Produktdetails:
Zahlung und Versand AGB:
|
| PWB-Material: | Polyimide 0.508mm | Brett-Stärke: | 1,3 Millimeter ±0.13 |
|---|---|---|---|
| Schicht-Zählung: | 4-Layer | Kupfernes Gewicht: | 1oz (35µm) |
| Lötmittel-Maske: | Matt Black | Oberflächenende: | Electroless Nickel-Electroless Palladium-Immersions-Gold (ENEPIG) |
| Markieren: | 4-lagige Polyimid-Leiterplatte,ENEPIG-Polyimid-Leiterplatte,mattes Leiterplattenmaterial |
||
Kurze Einleitung

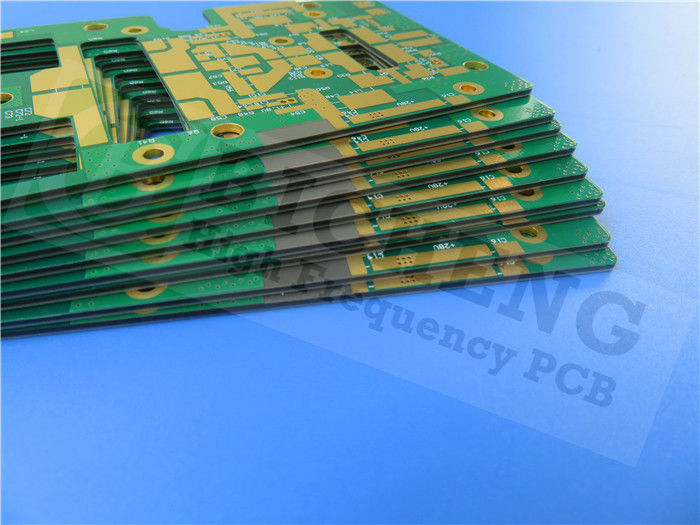

Hierbei handelt es sich um eine vierschichtige Platine aus Polyimidmaterial mit einer Enddicke von 1,3 mm und 1 Unze fertigem Kupfer auf jeder Schicht (Einzelheiten siehe Aufbau).Die Platine verfügt auf beiden Seiten über eine mattschwarze Lötmaske und weiße Zeichen mit einer Abmessung von 125 mm x 95 mm für 1 Stück (einschließlich Werkzeugstreifen).Die stromlose Nickel-Palladium-Immersionsgold-Beschichtung (ENEPIG) schützt die Pads.Die 0,3-mm-Durchkontaktierungen sind mit Harz gefüllt und gemäß IPC-4761 VII abgedeckt.
Alle Platinen werden vor dem Versand zu 100 % einem elektrischen Test gemäß der neuesten Revision IPC-9252 unterzogen.25 Stück sind vakuumverpackt für 1 Beutel und 12 kg pro Karton für die Lieferung.
PCB-Parameter
| PCB-GRÖSSE | 125 mm x 95 mm = 1 Stück |
| BOARD-TYP | Hochfrequenz-PCB, Mikrowellen-PCB |
| Anzahl der Schichten | 4 Schichten |
| Oberflächenmontierte Komponenten | JA |
| Durchgangslochkomponenten | N / A |
| Ebenenstapel | Kupfer ------- 35um (1 Unze) |
| TB-73 Polyimid 0,508 mm | |
| Kupfer ------- 35um (1 Unze) | |
| Prepreg | |
| Kupfer ------- 35um (1 Unze) | |
| TB-73 Polyimid 0,508 mm | |
| Kupfer ------- 35um (1 Unze) | |
| TECHNOLOGIE | |
| Minimaler Trace und Space: | 4 Mio. / 5 Mio |
| Mindest-/Höchstanzahl an Löchern: | 0,3 mm / 2,5 mm |
| Anzahl verschiedener Löcher: | 9 |
| Anzahl Bohrlöcher: | 127 |
| Anzahl gefräster Schlitze: | 2 |
| Anzahl interner Aussparungen: | 2 |
| Impedanzkontrolle: | NEIN |
| Anzahl Goldfinger: | 0 |
| PLATTENMATERIAL | |
| Basismaterial | Polyimid 0,508 mm |
| Endgültige Folie außen: | 1 Unze |
| Endfolie innen: | 1 Unze |
| Endgültige Höhe der Leiterplatte: | 1,3 mm ±0,13 |
| PLATTIEREN UND BESCHICHTEN | |
| Oberflächenfinish | Stromloses Nickel, stromloses Palladium-Immersionsgold (ENEPIG) |
| Lötstopplack auftragen auf: | Beide Seiten |
| Farbe der Lötmaske: | Mattschwarz |
| Lötmaskentyp: | LPI |
| KONTUR/SCHNEIDEN | Routenführung |
| MARKIERUNG | |
| Seite der Komponentenlegende | Beide Seiten |
| Farbe der Komponentenlegende | Weiss |
| Name oder Logo des Herstellers: | Bicheng |
| ÜBER | Durchkontaktiertes Loch (PTH), Mindestgröße 0,3 mm, gefüllt und verschlossen. |
| ENTZÜNDLICHKEITSBEWERTUNG | 94V-0 |
| Maßtoleranz | |
| Umrissmaß: | 0,0059" |
| Plattenbeschichtung: | 0,0029" |
| Bohrertoleranz: | 0,002" |
| PRÜFEN | 100 % elektrischer Test vor dem Versand |
| Art des zu liefernden Kunstwerks | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICE BEREICH | Weltweit, global. |
Häufig gestellte Fragen
1) Liefern wir weltweit?
Alle über Bicheng Ltd käuflichen Leiterplatten können weltweit in alle Länder versandt werden, in denen kein Embargo gilt.Wir wählen für Sie die passenden Versanddienstleister aus: DHL, FedEx, TNT, UPS, EMS und Aramex
2) Sind die Hochfrequenzmaterialien auf Lager?
Wir halten den Großteil des Hochfrequenzmaterials mit Prototypenmengen auf Lager, z. B. Rogers-Material mit der 3000er-Serie, 4000er-Serie, 5000er-Serie, 6000er-Serie usw., Taconic-Material mit der RF-Serie, TLX-Serie, TLY-Serie usw., Wangling-Material F4B mit DK2 .2, DK2.65 usw. Da das Hochfrequenzmaterial so vielfältig ist, können Sie sich vor der Bestellung an unsere Vertriebsmitarbeiter wenden.
3) Kann ich meine Bestellung abholen?
Es ist völlig kein Problem, die Bestellung von Leiterplatten oder die Abholung von Leiterplatten von unserem Standort aus über Ihr Konto bei DHL, UPS oder FedEx usw. abzuwickeln. Wir helfen Ihnen bei der Vorbereitung der erforderlichen Exportdokumente oder Dateien für die Zollanmeldung.
4) Wie viel wird die Lieferung kosten?
Wir haben verschiedene Anbieter zur Auswahl.Normalerweise wählen wir für Sie eines mit den besten Versandkosten aus.Wenn Ihre Bestellung dringend ist, können wir Ihnen schnell und zeitnah bei der Auswahl des Spediteurs behilflich sein.
5) Kann ich meine Leiterplatten zurückgeben?
Da es sich bei Leiterplatten um irreversible Sonderanfertigungen handelt, ist eine Rückgabe der Artikel ohne Qualitätsmängel nicht möglich.
6) Wann kommt meine Bestellung an?
Alle Leiterplatten werden noch am selben Tag versandt, wenn die Fertigung vor 17:00 Uhr abgeschlossen ist.Für asiatische Kunden können Sie es innerhalb von 2–3 Tagen erhalten, für europäische Kunden in 6–7 Tagen und für amerikanische (Nord- und Süd-)Kunden in 6–7 Tagen. Die Spediteure können dies jedoch aufgrund der Komplexität des Transports nicht garantieren.
7) Muss ich für mein Paket unterschreiben?
Wir versenden alle Bestellungen mit DHL, UPS, FedEx, TNT, Aramex oder EMS, sodass sie vollständig nachverfolgt werden können und möglicherweise eine Unterschrift erfordern.
8) Wie kann ich meine Bestellung verfolgen?
Sobald Ihre Leiterplatten versandt wurden, erhalten Sie von unserem Vertrieb per E-Mail eine Versandbestätigung mit einer Sendungsverfolgungsnummer.Sie können diese Nummer auf ihren offiziellen Websites verfolgen.
9) Was soll ich tun, wenn mein Paket beschädigt ist oder verloren geht?
Diese Situation kommt in unserem täglichen Geschäft selten vor.Die Leiterplatten sind innen mit Luftpolsterfolie und außen mit KK-Karton verpackt, um Ihre Leiterplatten zu schützen.Sollte Ihr Paket jedoch verloren gehen oder beschädigt sein, müssen Sie sich umgehend mit uns in Verbindung setzen, damit wir den Spediteur kontaktieren und eine Ersatzproduktion veranlassen können.Bitte bewahren Sie alle beschädigten Artikel, einschließlich der beschädigten Verpackung, als Referenz auf.
