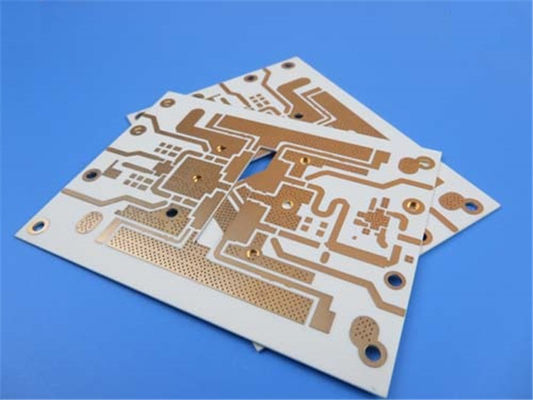

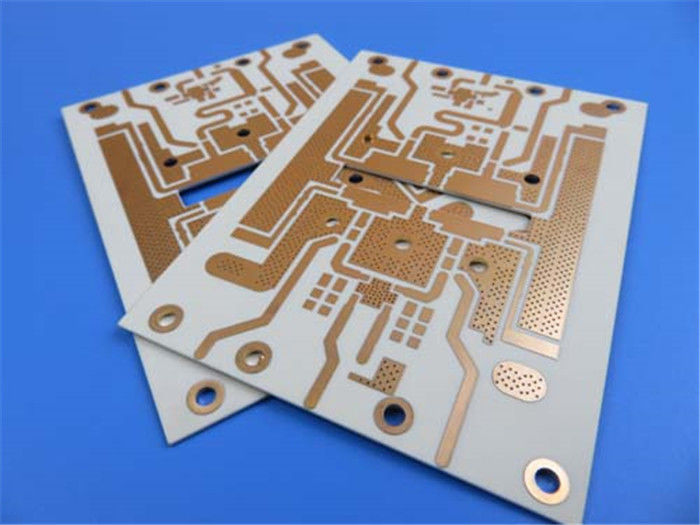

RO4003C Ultimate PCB Hochfrequenzmaterial für HF-Mikrowellenanwendungen

Wir freuen uns, Ihnen unser neuestes PCB-Produkt vorzustellen, das mitRogers RO4003C-MaterialDieses PCB bietet einen zuverlässigen Betrieb im Temperaturbereich von -40°C bis +85°C, was es für verschiedene Anwendungen ideal macht.

Das PCB-Stack-up umfasst Basiskupfer von 17um, RO4003C Dielektrikum von 20mil, RO4450F Prepreg, Basiskupfer von 17um, RO4003C Dielektrikum von 60mil, RO4450F Prepreg, RO4003C Dielektrikum von 60mil,RO4450F PräpregDie Aufmachungen sind 90 x 90 mm, mit einem Mindestspalt von 5/5 mil und einer Mindestlochgröße von 16 mil.Die Dicke der fertigen Platte beträgt 4.8 mm, mit einem fertigen Cu-Gewicht von 1 Unze (1,4 Mil) in allen Schichten und einer Plattierdicke von 1 Mil. Die Oberflächenveredelung besteht aus Immersion Nickel Immersion Palladium und Immersion Gold (ENEPIG),und die oberen und unteren Seidenflächen sind nicht enthaltenDie oberste und untere Lötmaske ist Matt Black, und es gibt keine Seidenblende auf den Lötplatten.

Für eine bessere Wärmeablösung müssen die Minimum-Via mit Kupferpaste gefüllt werden, um Schraubenvorsteigerungen zu vermeiden und eine flache Montageoberfläche zu gewährleisten, sind Gegensenklöcher erforderlich.Für die Oberseite werden Schablonen mit Lötmasse geliefert.

Das PCB umfasst 31 Komponenten mit insgesamt 92 Pads, 51 Durchlöcher-Pads, 15 oberen SMT-Pads, 26 unteren SMT-Pads, 59 Via und 75 Netzen.

Wenn Sie technische Fragen haben, wenden Sie sich bitte an Ivy unter sales10@bichengpcb.com.

Wählen Sie RO4003C für hohe Integrität und hohe Frequenzanwendungen

In der Welt der Leiterplatten (PCB) sind Signalintegrität und Leistung entscheidend.RO4003C ist das ultimative PCB Material für solche AnwendungenSeine außergewöhnlichen Eigenschaften und Leistungsmerkmale machen ihn zur Wahl für Designer, die ihre Schaltkreise optimieren möchten.

Eigenschaften und Leistungsmerkmale von RO4003C

RO4003C ist ein leistungsstarkes PCB-Material aus keramisch gefülltem Kohlenwasserstoff. Diese Kombination bietet hervorragende elektrische Eigenschaften, einschließlich einer Dielektrikkonstante von 3,38±0.05 bei 10 GHz und einem Ablösungsfaktor von 0.0027 bei 10 GHz/23°C. Diese Eigenschaften sorgen für eine optimale Signalintegrität und machen es ideal für Hochgeschwindigkeits-Digital- und HF-Schaltungen.

RO4003C weist auch eine hohe Wärmeleitfähigkeit von 0,71 W/M/oK bei 80°C auf, was es zu einer ausgezeichneten Wahl für Anwendungen macht, die eine effiziente Wärmeableitung erfordern.Es hat einen geringen Wärmeausdehnungskoeffizienten (CTE) von 11 ppm/°C in der X-Richtung, 14 ppm/°C in der Y-Richtung und 46 ppm/°C in der Z-Richtung, wodurch eine Dimensionsstabilität in extremen Temperaturumgebungen gewährleistet wird.

Vorteile von RO4003C gegenüber anderen PCB-Materialien

Im Vergleich zu anderen PCB-Materialien bietet RO4003C mehrere Vorteile.Es hat eine höhere Wärmeleitfähigkeit als FR-4, was bedeutet, dass es höhere Leistungsniveaus ohne Überhitzung bewältigen kann. Es hat auch einen geringeren Dielektrverlust als andere Hochfrequenzmaterialien wie PTFE,Dies führt zu einer besseren Signalintegrität und einem geringeren Signalverlust..

RO4003C PCB-Konstruktionsüberlegungen für eine optimale Leistung

Die Konstruktion mit RO4003C erfordert spezifische Überlegungen.die sorgfältig kontrolliert werden müssen, um eine ordnungsgemäße Signalverbreitung sicherzustellenDie Oberflächenbeschaffenheit des Substrats ist ebenfalls entscheidend, um eine zuverlässige Lötung und Vernetzung zu gewährleisten.

Anwendungen von RO4003C-PCBs in verschiedenen Industriezweigen

RO4003C wird in verschiedenen Branchen eingesetzt, darunter Telekommunikation, Luft- und Raumfahrt und Verteidigung, Medizin und Automobilindustrie.Seine außergewöhnlichen Leistungsmerkmale machen ihn zu einer idealen Wahl für Hochfrequenzanwendungen in diesen IndustrienZum Beispiel wird es häufig in 5G- und IoT-Anwendungen verwendet, wo die Signalintegrität für eine zuverlässige Kommunikation entscheidend ist. Es wird auch in Luft- und Raumfahrt- und Verteidigungsanwendungen verwendet,bei denen die Schaltkreise extremen Temperatur- und Feuchtigkeitsbedingungen standhalten müssen.

RO4003C und die Zukunft der Hochgeschwindigkeits-Digitalkonstruktion

Da sich das digitale Design weiterentwickelt, wird die Nachfrage nach Materialien, die höhere Geschwindigkeiten und Frequenzen bewältigen können, nur zunehmen.Dank seiner außergewöhnlichen LeistungsmerkmaleDer geringe dielektrische Verlust und die hohe Wärmeleitfähigkeit machen ihn zu einer idealen Wahl für digitale Hochgeschwindigkeitsanwendungen wie Rechenzentren und Hochleistungsrechner.

RO4003C PCB-Fertigung und Montage

RO4003C-PCBs erfordern spezielle Herstellungs- und Montageverfahren, um eine optimale Leistung zu gewährleisten.und Gegensanklöcher erforderlich sind, um eine flache Montageoberfläche sicherzustellenFür die Oberseite werden auch Schablonen mit Lötpaste geliefert, um ein zuverlässiges Lötwerk zu gewährleisten.

Fehlerbehebung häufiger Probleme mit RO4003C-PCB

Trotz seiner außergewöhnlichen Leistungsmerkmale können Konstrukteure bei der Arbeit mit RO4003C-PCBs auf Probleme stoßen.Probleme mit dem Löten und der Vernetzung können entstehen, wenn die Oberflächenbeschichtung des Substrats nicht ordnungsgemäß kontrolliert wird. Das Verständnis dieser Probleme und die Lösung dieser Probleme ist entscheidend für eine optimale Leistung.

RO4003C und bleifreie Prozesskompatibilität

RO4003C ist mit bleifreien Verfahren kompatibel und ist somit eine umweltfreundliche Option für Konstrukteure.Diese Kompatibilität stellt sicher, daß die Konstrukteure die Umweltvorschriften erfüllen können, ohne dabei die Leistung zu beeinträchtigen..

RO4003C gegenüber anderen Hochfrequenz-PCB-Materialien: Eine vergleichende Analyse

Während RO4003C außergewöhnliche Leistungsmerkmale aufweist, fragen sich Designer vielleicht, wie es mit anderen Hochfrequenz-PCB-Materialien verglichen wird.Eine vergleichende Analyse kann den Konstrukteuren helfen zu verstehen, wie RO4003C sich gegenüber anderen Optionen ergibt, und eine fundierte Entscheidung bei der Auswahl eines PCB-Materials treffen.

Schlussfolgerung

RO4003C ist das ultimative PCB-Material für Hochfrequenzanwendungen.Seine außergewöhnlichen Eigenschaften und Leistungsmerkmale machen ihn zu einer idealen Wahl für Konstrukteure, die ihre Schaltungen optimieren möchtenVon 5G und IoT-Anwendungen bis hin zu Luft- und Raumfahrt und Verteidigung ist RO4003C gut positioniert, um die Anforderungen verschiedener Branchen zu erfüllen.und Fehlerbehebung bei gemeinsamen Problemen, können Designer das volle Potenzial von RO4003C für ihre Anwendungen ausschöpfen.
