| PCB-Material: | Gewebte glasfaserverstärkte PTFE-Laminate | Dielektrizitätskonstante: | 2.3 |
|---|---|---|---|
| Schichtanzahl: | Einseitige Leiterplatte, doppelseitige Leiterplatte, Mehrschicht-Leiterplatte, Hybrid-Leiterplatte | Dielektrische Dicke: | 0,787 mm (31 mil), 2,286 mm (93 mil), 3,175 mm (125 mil) |
| Kupfergewicht: | 1oz (35µm), 2oz (70µm) | Oberflächenende: | Immersionsgold, HASL, Immersionssilber, Immersionszinn, blankes Kupfer, OSP, reines Gold überzogen e |
| Markieren: | Gewebte Glasfaser-Mikrowellen-Leiterplatte,Mikrowellen-Leiterplatte auf PTFE-Basis,125-mil-Rogers-Leiterplatte |
||

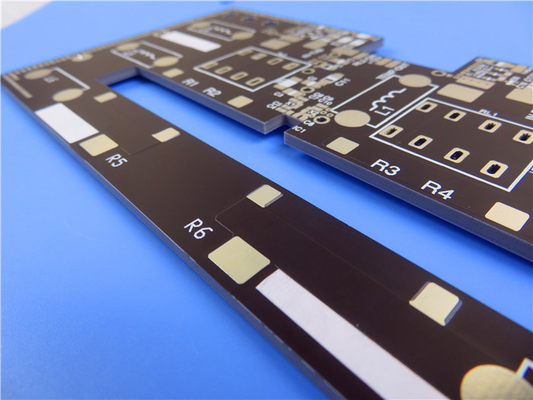

Gesponnenes Fiberglas Rogers DiClads 870 verstärkte PTFE-ansässiges PWB Mikrowelle 31mil 93mil 125mil
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
DiClad 870 Laminate sind gesponnene fiberglass-/PTFEverbundwerkstoffe für Gebrauch als Leiterplattesubstrate. Im Vergleich zu nichtgewebtem Fiberglas verstärkte PTFE-ansässige Laminate von vergleichbaren Dielektrizitätskonstanten, die gesponnene Fiberglasverstärkung in DiClad 870 zur Verfügung stellt größere Masshaltigkeit.
DiClad 870 Laminate bieten niedrigere Dielektrizitätskonstanten (DK) und Verlustfaktoren an einer ähnlichen Stärke als andere Laminate in der DiClad-Reihe an, indem er weniger Falten des gesponnenen Fiberglases und ein höheres Verhältnis von PTFE-Inhalt verwendet.
Eigenschaften u. Nutzen
1. Dielektrizitätskonstante von 2,33 an 10GHz und an 1 MHZ
2. Verlustfaktor von .0013 an 10GHz
3. Niedrigste Feuchtigkeitsaufnahme unter PTFE basierte Zusammensetzungen
4. Stabiles DK über einem breiten Frequenzbereich, einfachen Entwurfsübergang sicherstellend und Ersteigbarkeit des Entwurfs
5. Niedriges DK stützt breitere Linienbreiten für niedrigere Einfügungsdämpfung
6. Kupfer brachte CTE in x- und y-Achse zusammen
7. Ausgezeichneter Outgassingwert in TML, in CVCM und in WVR.
8. Treffenanforderungen von UL94-V0
Unsere PWB-Fähigkeit (DiClad 870)
| PWB-Fähigkeit (DiClad 870) | |
| PWB-Material: | Gesponnenes Fiberglas verstärkte PTFE-Laminate |
| Bezeichnung: | DiClad 870 |
| Dielektrizitätskonstante: | 2,3 |
| Schichtzählung: | Sinlge-mit Seiten versehenes PWB, doppelseitiges PWB, mehrschichtiges PWB, hybrides PWB |
| Dielektrische Stärke: | 31mil (0.787mm), 93mil (2.286mm), 125mil (3.175mm) |
| Kupfernes Gewicht: | 1oz (35µm), 2oz (70µm) |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, rotes, gelbes etc. |
| Oberflächenende: | Immersionsgold, HASL, Immersionssilber, Immersionszinn, bloßes Kupfer, OSP, reines Gold überzog ETC…. |
Typische Anwendungen
1. Handels in Phasen eingeteilt - Reihe Netze
2. Digital-Radioantennen
3. Filter, Koppler, LNAs
4. Lenksysteme
5. Dämpfungsärme Basisstations-Antennen
6. Radar-Zufuhr-Netze
Unsere Vorteile
1. Breite Paletten von Hochfrequenzmaterialien: Rogers, takonisches, krumme Tour, Isola, Shengyi etc.
2. Werkstatt 16000㎡; Fähigkeit des Ertrages 30000㎡ pro Monat; 8000 Arten PWBs pro Monat;
3. ISO9001, ISO14001, ISO13485, UL bestätigte Herstellungsfabrik;
4. Schnelle CADCAM Prüfung und freies PWB-Zitat;
5. Mehr als Jahre 20+ Hochfrequenz-PWB-Erfahrung;
6. Variierter Versandart: Fedex, DHL, TNT, EMS;
7. Kein MOQ, niedrigen Kosten für Prototypen und kleine Laufquantität;
8. Lieferung rechtzeitig: >98%; Kundenbeanstandungsrate: <1>
Anhang: Leistungsblatt von DiClad 870
| Eigentum | DiClad 870 | Bedingung | Prüfmethode |
| Elektrische Eigenschaften | |||
| Dielektrizitätskonstante @ 10 Gigahertz | 2,33 | C23/50 | IPC TM-650 2.5.5.5 |
| Dielektrizitätskonstante @ 1 MHZ | 2,33 | C23/50 | IPC TM-650 2.5.5.3 |
| Verlustfaktor @ 10 Gigahertz | 0,0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Verlustfaktor @ 1 MHZ | 0,0009 | C23/50 | IPC TM-650 2.5.5.3 |
| Thermischer Koeffizient von äh (ppm/°C) | -161 | -10°C zu +140°C | IPC TM-650 2.5.5.5 Angepasst |
| Spezifischer Durchgangswiderstand (MΩ-cm) | 1,5 x 10 9 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Oberflächenwiderstandskraft (MΩ) | 3,4 x 10 7 | C96/35/90 | IPC TM-650 2.5.17.1 |
| Bogen-Widerstand | >180 | D48/50 | ASTM D-495 |
| Dielektrischer Durchschlag (KV) | >45 | D48/50 | ASTM D-149 |
| Mechanische Eigenschaften | |||
| Schälfestigkeit (lbs.per-Zoll) | 14 | Nach Wärmebelastung | IPC TM-650 2.4.8 |
| Dehnbarer Modul (kpsi) | 485 (MD), 346 (CD) | , 23°C | ASTM D-638 |
| Dehnfestigkeit (kpsi) | 14,9 (MD), 11,2 (CD) | , 23°C | ASTM D-882 |
| Druckmodul (kpsi) | 327 | , 23°C | ASTM D-695 |
| Flexural Modul (kpsi) | 437 | , 23°C | ASTM D-790 |
| Thermische Eigenschaften | |||
| Ausdehnungskoeffizient (ppm/°C) Achse der x-Achsen-Y Achsen-Z | 17 29 217 | 0°C zu 100°C | Thermomechanischer Analysator IPC TM-650 2.4.24 Mettler 3000 |
| Wärmeleitfähigkeit (W/mK) | 0,257 | 100°C | ASTM E-1225 |
| Entflammbarkeit UL | Treffenanforderungen von UL94-V0 | C48/23/50, E24/125 | Vertikale ULs 94 brennen IPC TM-650 2.3.10 |
| Physikalische Eigenschaften | |||
| Dichte (g/cm3) | 2,26 | , 23°C | Methode A ASTM D-792 |
| Wasseraufnahme (%) | 0,02 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| Outgassing-Gesamtgewichtsverlust (%) sammelte flüchtiges verdichtbares des Material-(%) sichtbares Kondensat Wasser-Dampf-der Wiedergewinnungs-(%) (±) | 0,02 0,00 0,01 NEIN | 125°C, ≤ 10-6 Torr | Maximum 0,10% der NASAs SP-R-0022A Maximum-1,00% |
