Rogers RO4835 High Frequency PCB 10mil 20mil 30mil ED Kupfer 10,7mil 20,7mil 30,7mil LoPro Kupfer

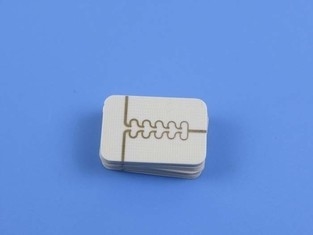

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Allgemeine Beschreibung
Rogers RO4835 Substrate sind Kohlenwasserstoffkeramische Laminate, eine Art antioxidativer Hochfrequenzmaterialien für Anwendungen, die eine höhere Stabilität bei erhöhten Temperaturen erfordern.Es ist wesentlich widerstandsfähiger gegen Oxidation als andere Kohlenwasserstoff-basierte Materialien. RO4835-Laminate sind so konzipiert, daß sie eine überlegene Hochfrequenzleistung und eine kostengünstige Schaltkreisfertigung bieten.RO4835-Material bietet nahezu identische elektrische und mechanische Eigenschaften wie RO4350B-Laminate, die Kunden seit vielen Jahren erfolgreich nutzen.
Die Oxidation wirkt sich auf alle thermosettigen Laminatmaterialien im Laufe der Zeit und der Temperatur aus.Oxidation kann zu geringfügigen Erhöhungen der dielektrischen Konstante und des Dissipationsfaktors des Stromkreissubstrats führen.
| Eigentum |
RO4835 |
Ausrichtung |
Einheiten |
Die Situation |
Prüfmethode |
| Dielektrische Konstante,ε Prozess |
3.48 ± 0.05 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie |
| Dielektrische Konstante |
3.66 |
Z |
- |
8 bis 40 GHz |
Differentielle Phasenlänge Methode |
| Verlustfaktor |
0.0037 |
Z |
- |
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient ε |
+50 |
Z |
ppm/°C |
- 100°Cbis 150°C |
IPC-TM-650 2.5.5.5 |
| Volumenwiderstand |
5 x 108 |
|
MΩ.cm |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstand |
7 x 108 |
|
MΩ |
- Das ist nicht wahr. |
IPC-TM-650 2.5.17.1 |
| Elektrische Stärke |
30.2(755) |
Z |
Kv/mm(v/mil) |
|
IPC-TM-650 2.5.6.2 |
| Zugmodul |
7780 ((1128) |
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Zugfestigkeit |
136.197) |
Y |
MPa (ksi) |
NT1 die |
ASTM D 638 |
| Flexuralstärke |
186 (27) |
|
Mpa (kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionelle Stabilität |
< 05 |
X, Y |
mm/m
(Mils/Zoll) |
nach etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Koeffizient der thermischen Ausdehnung |
10
12
31 |
X
Y
Z |
ppm/°C |
- 55°Cbis 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°CTMA |
Eine |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°CTGA |
|
ASTM D 3850 |
| Wärmeleitfähigkeit |
0.66 |
|
W/m/oK |
80°C |
ASTM C518 |
| Feuchtigkeitsabsorption |
0.05 |
|
% |
48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C |
ASTM D 570 |
| Dichte |
1.92 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Stärke der Kupferschalen |
0.88 (5.0) |
|
N/mm (pli) |
Nach dem Löten schwimmen 1 oz.
EDC-Folien |
IPC-TM-650 2.4.8 |
| Entflammbarkeit |
V-0 |
|
|
|
UL 94 |
| Bleifreies Verfahren kompatibel |
- Ja, das ist es. |
|
|
|
|
Merkmale und Vorteile
1- deutlich verbesserte Oxidationsbeständigkeit im Vergleich zu typischen thermosetten Mikrowellenmaterialien, die für leistungsempfindliche, umfangreiche Anwendungen konzipiert sind.
2Der geringe Verlust weist eine ausgezeichnete elektrische Leistung auf, die eine Anwendung mit höheren Betriebsfrequenzen ermöglicht, besonders ideal für Anwendungen im Automobilbereich.
3Eine enge dielektrische Konstante führt zu kontrollierten Impedanzleitungen.
4.Bleifreies Verfahren führt zu keiner Blasenbildung oder Delamination
5. Niedrige Z-Achse Ausdehnung führt zu zuverlässigen überzogen durch Löcher
6Der niedrige Expansionskoeffizient in der Ebene bleibt über einen gesamten Bereich von Schaltkreisverarbeitungstemperaturen stabil
7. CAF-resistent
Unsere PCB-Kapazität (RO4835)
| PCB-Material: |
Kohlenwasserstoffkeramische Laminate |
| Bezeichnung: |
RO4835 |
| Dielektrische Konstante: |
3.48 (10 GHz) |
| Verlustfaktor |
0.0037 (10 GHz) |
| Anzahl der Schichten: |
Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielektrische Dicke (ED-Kupfer) |
6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Dielektrische Dicke (LoPro Kupfer) |
4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1.542mm) |
| PCB-Größe: |
≤ 400 mm x 500 mm |
| Lötmaske: |
Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: |
Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |
Typische Anwendungen:
1. Automobilradar und -sensoren
2Punkt-zu-Punkt-Mikrowelle
3. Leistungsverstärker
4- Phasen-Radar.
5. HF-Komponenten
Anwendungsbereich:
1, Telekommunikation
2, Verbraucherelektronik
3, Sicherheitsüberwachung
4, Fahrzeugelektronik
5, Smart Home
6, Industrielle Kontrollen
7Militär und Verteidigung
8, Automobilindustrie
9, Smart Home
10, Industrieautomation
11, Medizinprodukte
12, Neue Energie
Und so weiter.
