Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | RO4835 1.524mm | Schichtzählung: | Zwei Schichten |
|---|---|---|---|
| PWB-Stärke: | 1,6 Millimeter ±0.1 | PWB-Größe: | 12 x 26mm=1up |
| Kupfergewicht: | eine Unze | Oberflächenende: | Immersions-Gold |
| Markieren: | Doppelschicht Rogers Rf-PWB-Brett,Hochfrequenzmikrowelle PWB-Brett,1.524mm Rf-Leiterplatte |
||

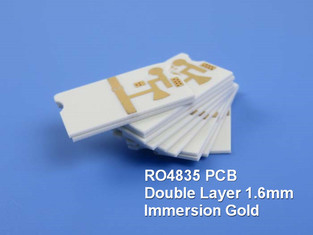

Hochfrequenz-Doppelschicht 60mil 1.524mm Rogers 4835 PWB-RO4835 PWB mit Immersions-Gold
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Rogers Hochfrequenz-PWB, das auf RO4835 Laminaten, Doppelschichten mit Signalschicht auf der Oberseite errichtet wird und schirmt Schicht auf Unterseite ab. Es wird mit Immersionsgold, keiner Lötmittelmaske oder Silkscreen überzogen. Es hat unter Verwendung 60mil der Substrate, Beginnen des Kupfers 0.5oz fabriziert. Die Bretter werden gemäß des Standards IPC-Klasse II hergestellt. Alle Bretter sind 100% geprüft vor Versand elektrisches.
PWB-Spezifikationen
| PWB-GRÖSSE | 12 x 26mm=1up |
| BRETT-ART | Doppeltes versah PWB mit Seiten |
| Zahl von Schichten | 2 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 17um (0,5 Unze) +plate |
| RO4835 1.524mm | |
| Kupfer ------- 17um (0,5 Unze) + Platte BOT Schicht | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 110 Mil/110 |
| Minimale/maximale Löcher: | 1,0 Millimeter/1,0 Millimeter |
| Zahl von verschiedenen Löchern: | 1 |
| Zahl von Bohrlöchern: | 10 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | RO4835 1.524mm |
| Abschließende Folie extern: | 1,0 Unze |
| Abschließende Folie intern: | N/A |
| Abschließende Höhe von PWB: | 1,6 Millimeter ±0.1 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersions-Gold, 86,2% |
| Löten Sie Maske, auf zuzutreffen: | N/A |
| Lötmittel-Masken-Farbe: | N/A |
| Lötmittel-Masken-Art: | N/A |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | N/A |
| Farbe der Teillegende | N/A |
| Hersteller Name oder Logo: | N/A |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 1.0mm. |
| FLAMIBILITY-BEWERTUNG | 94V-0 |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Über uns
Wir sind ein hergestellter Hochfrequenz-PWB-Lieferant und -exporteur in Shenzhen China und weltweit trennen zelluläre Basisstationsantenne, Satellit, passive Hochfrequenzkomponenten, Mikrobandleiterlinie und Bandlinie Stromkreis, Millimeterwellenausrüstung, Radarsysteme, digitale Hochfrequenzantenne und andere Felder für 18 Jahre. Unser Hochfrequenz-PCBs werden hauptsächlich auf 3 materiellen Hochfrequenzmarken errichtet: Rogers Corporation, takonisch und krumme Tour. Dielektrizitätskonstantestrecken von 2,2 bis 10,2 etc.
Wir haben auch Abteilungen der FR-4 Leiterplatte, flexible Stromkreise und Metallkern PCBs kennzeichnete als Prototypen, kleine Läufe zur Massenproduktion. Wir auch aktiv erforschen und bauen solche hohen Mehrwert-PWB-Projekte als HDI, schnelle Drehung, Widerstandsteuerung, schweres Kupfer und Rückwandbrett etc. auf. Dieses hat unsere PWB-Produkte eine effektive Verlängerung und eine Komplementierung erzeugen gelassen sowie Bildung von der integrierten Produktserie, die von billigem bis zu Spitzen reicht.
Unsere Vorteile
1. ISO9001, ISO14001, ISO13485, UL bestätigte Herstellungsfabrik;
2. PWB-Herstellung ist ausschließlich gemäß der erforderlichen Spezifikationen;
3. Das Treffen Ihres PWBs braucht vom Prototyp zur Massenproduktion;
4. Irgendeine Schicht HDI PCBs;
5. Werkstatt 16000㎡; 8000 Arten PWBs pro Monat;
6. Schnelle CADCAM Prüfung und freies PWB-Zitat;
7. Geeignete Produktrate der ersten Produktion: >99% Kunden-Beanstandungsrate: <1>
8. Mehr als Jahre 19+ Hochfrequenz-PWB-Erfahrung;
9. Klasse 3 IPC-Klassen-2/IPC;
10. Prototyp PWB-Fähigkeit und Massenproduktionsfähigkeit;
Unsere PWB-Fähigkeit (2022)
| Parameter | Wert |
| Schicht-Zählungen | 1-32 |
| Substrat-Material | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; Nelco N4000, N9350, N9240; FR-4 (hoher Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 hohes CTI>600V; Polyimide, HAUSTIER; Metallkern etc. |
| Maximale Größe | Fliegender Test: 900*600mm, Befestigungstest 460*380mm, kein Test 1100*600mm |
| Brett-Entwurfs-Toleranz | ±0,0059"(0.15mm) |
| PWB-Stärke | 0,0157" - 0,3937" (0.40mm--10.00mm) |
| Dickentoleranz (T≥0.8mm) | ±8% |
| Dickentoleranz (t<0.8mm) | ±10% |
| Dämmschicht-Stärke | 0,00295" - 0,1969" (0.075mm--5.00mm) |
| Minimale Bahn | 0,003" (0.075mm) |
| Minimaler Raum | 0,003" (0.075mm) |
| Äußere kupferne Stärke | 35µm--350µm (1oz-10oz) |
| Innere kupferne Stärke | 17µm--350µm (0.5oz - 10oz) |
| Bohrloch (mechanisch) | 0,0079" - 0,25" (0.2mm--6.35mm) |
| Fertiges Loch (mechanisch) | 0,0039" - 0,248" (0.10mm--6.30mm) |
| DiameterTolerance (mechanisch) | 0,00295" (0.075mm) |
| Ausrichtung (mechanisch) | 0,00197" (0.05mm) |
| Längenverhältnis | 12:1 |
| Lötmittel-Masken-Art | LPI |
| Min Soldermask Bridge | 0,00315" (0.08mm) |
| Min Soldermask Clearance | 0,00197" (0.05mm) |
| Stecker über Durchmesser | 0,0098" - 0,0236" (0.25mm--0.60mm) |
| Widerstand-Steuertoleranz | ±10% |
| Oberflächenende | HASL, HASL WENN, ENIG, Immersions-Zinn, Immersions-Silber, OSP, Goldfinger, reines Gold überzogenes etc. |
