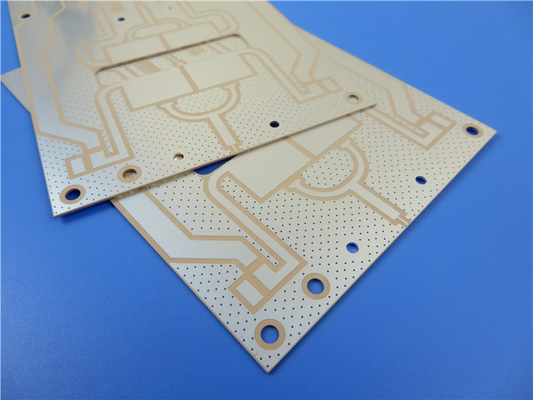

Mikrowelle und Rf-PWB errichtet auf Antennen-Material Rogers 20mil 30mil 60mil AD250C mit Dielektrizitätskonstante (DK) von 2,50
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Antenne PCBs Rogers AD250C sind PTFE, das mit gesponnenem Fiberglas und mikro-zerstreuten keramischen gefüllten Zusammensetzungen, das, basiert wird kontrollierte Dielektrizitätskonstante- (2,50 +/--0,04), dämpfungsärme (0,0014 Verlusttangente an 10GHz) und niedrigepassive der Intermodulation (PIM) Leistung liefern, die für Antennenanwendungen gut ist. Unter Rogers-Antennengradmaterialien sind sie eine Art kosteneffektives Hochfrequenz-PWB für heutige Fernmeldeinfrastruktur und kombinieren Chemiezusammensetzungen und Entwurf der Anhäufungsstruktur. AD250C PWB benutzt flaches Kupfer (Rückseite behandelte ED-Kupferfolie), dieses hilft, beide leitfähigen Verluste und Antenne PIM zu verringern.
Typische Eigenschaften
| Elektrische Eigenschaften | AD250C | Einheiten | Testbedingungen | Prüfmethode | |
| PIM (30mil/60mil) | -159/-163 | dBc | Reflektiertes dBm 43 fegte Töne bei 1900 MHZ, S1/S1 | Rogers Internal 50 Ohm | |
| Dielektrizitätskonstante (Prozess) | 2,52 | - | 23°C @ 50% RELATIVE FEUCHTIGKEIT | 10 Gigahertz | IPC TM-650 2.5.5.5 (IPC TM-650 2.5.5.3) |
| Dielektrizitätskonstante (Entwurf) | 2,50 | - | C-24/23/50 | 10 Gigahertz | Mikrobandleiter-differenziale Phasen-Länge |
| Verlustfaktor (Prozess) | 0,0013 | - | 23°C @ 50% RELATIVE FEUCHTIGKEIT | 10 Gigahertz | IPC TM-650 2.5.5.5 |
| Thermischer Koeffizient der Dielektrizitätskonstante | -117 | ppm/ºC | 0°C zu 100°C | 10 Gigahertz | IPC TM-650 2.5.5.5 |
| Spezifischer Durchgangswiderstand | 4,8 x 108 | Mohm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Oberflächenwiderstandskraft | 4,1 x 107 | Mohm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Elektrische Stärke (Durchschlagsfestigkeit) | 979 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Dielektrischer Durchschlag | >40 | KV | D-48/50 | X-/Yrichtung | IPC TM-650 2.5.6 |
| Thermische Eigenschaften | |||||
| Zersetzungstemperatur (TD) | >500 | ˚C | 2hours @ 105˚C | 5% Gewichtsverlust | IPC TM-650 2.3.40 |
| Ausdehnungskoeffizient - x | 47 | ppm/˚C | - | -55˚C zu 288˚C | IPC TM-650 2.4.41 |
| Ausdehnungskoeffizient - y | 29 | ppm/˚C | - | -55˚C zu 288˚C | IPC TM-650 2.4.41 |
| Ausdehnungskoeffizient - z | 196 | ppm/˚C | - | -55˚C zu 288˚C | IPC TM-650 2.4.41 |
| Wärmeleitfähigkeit | 0,33 | W/mK | - | z-Richtung | ASTM D5470 |
| Zeit zur Abblätterung | >60 | Minuten | wie-empfangen | 288˚C | IPC TM-650 2.4.24.1 |
| Mechanische Eigenschaften | |||||
| Kupferne Schälfestigkeit nach Wärmebelastung | 2,6 (14,8) |
N/mm (lbs/in) | 10s @288˚C | 35 μm Folie | IPC TM-650 2.4.8 |
| Biegefestigkeit (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25°C ± 3°C | - | ASTM D790 |
| Dehnfestigkeit (MD/CMD) | 6.0/5.6 (41.4/38.6) | MPa (ksi) | 23°C/50% RELATIVE FEUCHTIGKEIT | - | ASTM D3039/D3039-14 |
| Flex Modulus (MD/CMD) | 885/778 (6,102/5,364) | MPa (ksi) | 25°C ± 3°C | - | IPC-TM-650 Prüfmethode 2.4.4 |
| Masshaltigkeit (MD/CMD) | 0.02/0.06 | Mil/Zoll | nach Ätzung + backen Sie | - | IPC-TM-650 2.4.39a |
| Physikalische Eigenschaften | |||||
| Entflammbarkeit | V-0 | - | - | - | UL-94 |
| Feuchtigkeitsaufnahme | 0,04 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Dichte | 2,28 | g/cm3 | C-24/23/50 | - | ASTM D792 |
| Spezifische Wärmekapazität | 0,813 | J/g°K | 2 Stunden an 105°C | - | ASTM E2716 |
Typische Anwendungen
1. Automobiltelematik-Antennen-Systeme
2. Basisstations-Antennen-Anwendungen
3. Zelluläre Infrastruktur-Basisstations-Antenne
4. Nutzsatellit-Radioantenne
5. Antennen Digital-Audiosendungs-(KLECKS)
6. Radar-Vielfältigkeit und Zufuhr-Netze
Unsere PWB-Fähigkeit (AD250C)
| PWB-Material: | PTFE basierte gesponnenes Fiberglas/keramische gefüllte Zusammensetzungen |
| Bezeichnung: | AD250C |
| Dielektrizitätskonstante: | 2,50 (10 Gigahertz) |
| Verlustfaktor | 0,0013 (10 Gigahertz) |
| Schichtzählung: | Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB |
| Kupfernes Gewicht: | 1oz (35µm), 2oz (70µm) |
| Dielektrische Stärke | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, reines Gold überzog ETC…. |
Unsere Vorteile
Im Jahre 2003 gegründet, ist Shenzhen Bicheng Electronics Technology Co., Ltd ein hergestellter Hochfrequenz-PWB-Lieferant und -exporteur in Shenzhen China und weltweit trennt zelluläre Basisstationsantenne, Satellit, passive Hochfrequenzkomponenten, Mikrobandleiterlinie und Bandlinie Stromkreis, Millimeterwellenausrüstung, Radarsysteme, digitale Hochfrequenzantenne und andere Felder für 19 Jahre. Unser Hochfrequenz-PCBs werden hauptsächlich auf 3 materiellen Hochfrequenzmarken errichtet: Rogers Corporation, takonisch und krumme Tour. Dielektrizitätskonstantestrecken von 2,2 bis 10,2 etc.
Es schließt folgende Materialien ein, aber begrenzt nicht auf.
RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;
RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; RT/duroid 5880LZ;
TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;
TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z;
F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);
AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600;
DiClad 880, DiClad 870, DiClad 527, IsoClad 917
Nelco N4000, N9350, N9240;
