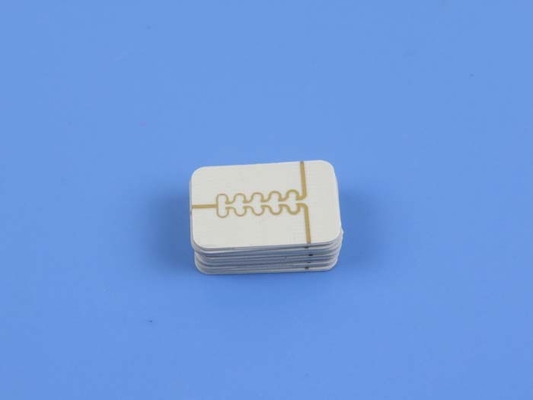

RO4835 Rogers Kupfer Rf-PWB-Brett-30mil ED mehrschichtiges PWB
  • Name
  • Name

RO4835 Rogers Kupfer Rf-PWB-Brett-30mil ED mehrschichtiges PWB

MOQ: 1PCS
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000PCS pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-199.V1.0
Ausgangsmaterial:
Kohlenwasserstoff-keramische Laminate
Schicht-Zählung:
Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB
PWB-Stärke:
4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (
PWB-Größe:
≤400 mm x 500 mm
Lötmittel-Maske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, reines Gold überzog ETC….
Hervorheben:

Leiterplatte Rf-RO4835

,

mehrschichtiges PWB Rf-30mil

,

ED-Kupfer Rf-Leiterplatte

Produktbeschreibung



Rogers RO4835 High Frequency PCB 10mil 20mil 30mil ED Kupfer 10,7mil 20,7mil 30,7mil LoPro Kupfer

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)



Allgemeine Beschreibung

Rogers RO4835 Substrate sind Kohlenwasserstoffkeramische Laminate, eine Art antioxidativer Hochfrequenzmaterialien für Anwendungen, die eine höhere Stabilität bei erhöhten Temperaturen erfordern.Es ist wesentlich widerstandsfähiger gegen Oxidation als andere Kohlenwasserstoff-basierte Materialien. RO4835-Laminate sind so konzipiert, daß sie eine überlegene Hochfrequenzleistung und eine kostengünstige Schaltkreisfertigung bieten.RO4835-Material bietet nahezu identische elektrische und mechanische Eigenschaften wie RO4350B-Laminate, die Kunden seit vielen Jahren erfolgreich nutzen.



Die Oxidation wirkt sich auf alle thermosettigen Laminatmaterialien im Laufe der Zeit und der Temperatur aus.Oxidation kann zu kleinen Erhöhungen der dielektrischen Konstante und des Ablösungsfaktors des Stromkreissubstrats führen.



RO4835 Rogers Kupfer Rf-PWB-Brett-30mil ED mehrschichtiges PWB 0



Merkmale und Vorteile

1. Eine deutlich verbesserte Oxidationsbeständigkeit im Vergleich zu typischen thermosetten Mikrowellenmaterialien, die für leistungsempfindliche Anwendungen mit hohem Volumen ausgelegt sind.

2Der geringe Verlust weist eine ausgezeichnete elektrische Leistung auf, die eine Anwendung mit höheren Betriebsfrequenzen ermöglicht, besonders ideal für Anwendungen im Automobilbereich.

3Eine enge dielektrische Konstante führt zu kontrollierten Impedanzleitungen.

4.Bleifreies Verfahren führt zu keiner Blasenbildung oder Delamination

5. Niedrige Z-Achse Ausdehnung führt zu zuverlässigen überzogen durch Löcher

6. Niedriger In-Plane-Erweiterungskoeffizient bleibt über einen gesamten Bereich von Schaltkreisverarbeitungstemperaturen stabil

7. CAF-resistent



Unsere PCB-Kapazität (RO4835)

PCB-Material: Kohlenwasserstoffkeramische Laminate
Bezeichnung: RO4835
Dielektrische Konstante: 3.48 (10 GHz)
Verlustfaktor 0.0037 (10 GHz)
Anzahl der Schichten: Doppelseitige PCB, mehrschichtige PCB, hybride PCB
Kupfergewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Dielektrische Dicke (ED-Kupfer) 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Dielektrische Dicke (LoPro Kupfer) 4mil (0,102mm), 7,3mil (0,186mm), 10,7mil (0,272mm), 20,7mil (0,526mm), 30,7mil (0,780mm), 60,7mil (1,542)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc.



Zu den typischen Anwendungen von RO4835 PCB gehörenFahrzeugradar und -sensoren, pMikrowelle von Punkt zu PunktOwer-Verstärkerdas Radar-System,HF-Komponenten



Anlage: Typische Werte der RO4835

Eigentum RO4835 Ausrichtung Einheiten Die Situation Prüfmethode
Dielektrische Konstante,εVerfahren 3.48 ± 0.05 Z - 10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie
Dielektrische Konstante 3.66 Z - 8 bis 40 GHz Differentielle Phasenlänge
Verlustfaktor 0.0037 Z - 10 GHz/23°C IPC-TM-650 2.5.5.5
Thermischer Koeffizient ε +50 Z ppm/°C - 100°Cbis 150°C IPC-TM-650 2.5.5.5
Volumenwiderstand 5 x 108   MΩ.cm - Das ist nicht wahr. IPC-TM-650 2.5.17.1
Oberflächenwiderstand 7 x 108   MΩ - Das ist nicht wahr. IPC-TM-650 2.5.17.1
Elektrische Stärke 30.2(755) Z Kv/mm(v/mil)   IPC-TM-650 2.5.6.2
Zugmodul 7780 ((1128) Y MPa (ksi) NT1 die ASTM D 638
Zugfestigkeit 136.197) Y MPa (ksi) NT1 die ASTM D 638
Flexuralstärke 186 (27)   Mpa (kpsi)   IPC-TM-650 2.4.4
Dimensionelle Stabilität < 05 X, Y mm/m
(Mils/Zoll)		 nach etch+E2/150°C IPC-TM-650 2.4.39A
Koeffizient der thermischen Ausdehnung 10
12
31		 X
Y
Z		 ppm/°C - 55°Cbis 288°C IPC-TM-650 2.4.41
Tg >280   °CTMA Eine IPC-TM-650 2.4.24.3
Td 390   °CTGA   ASTM D 3850
Wärmeleitfähigkeit 0.66   W/m/oK 80°C ASTM C518
Feuchtigkeitsabsorption 0.05   % 48 Stunden Eintauchen 0,060"
Probe Temperatur 50°C		 ASTM D 570
Dichte 1.92   gm/cm3 23°C ASTM D 792
Stärke der Kupferschalen 0.88 (5.0)   N/mm (pli) Nach dem Löten schwimmen 1 oz.
EDC-Folien		 IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreies Verfahren kompatibel - Ja, das ist es.



RO4835 Rogers Kupfer Rf-PWB-Brett-30mil ED mehrschichtiges PWB 1
