| Ausgangsmaterial: | Glasverstärkte Verbundstoffe auf PTFE-Basis | Schicht-Zählung: | Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB |
|---|---|---|---|
| PWB-Stärke: | 20mil (0,508mm), 30mil (0,762mm), 40mil (1,016mm), 60mil (1,524mm), 125mil (3,175mm) | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittel-Maske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, reines Gold überzog ETC…. | ||
| Markieren: | PWB-Brett mit Hochfrequenzantenne,Immersion silbernes mehrschichtiges Rf-PWB,AD255C Rf-PWB-Brett |
||
AD255C Hochfrequenz-Antenne PCB 20mil 30mil 40mil 60mil Dicke mit Immersionsgold, Immersions Silber

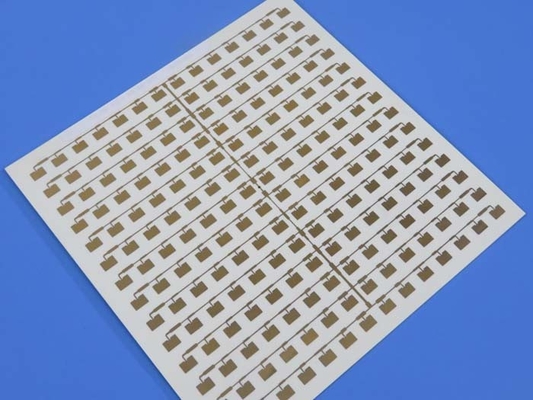

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Allgemeine Beschreibung
Rogers' AD255C Substrate sind Hochleistungs-Spezialmaterialien, die speziell entwickelt und hergestellt wurden, um die Anforderungen der heutigen Antennenmärkte zu erfüllen.Sie sind glasverstärkt., PTFE-basierte Verbundwerkstoffe, die eine kontrollierte Dielektrikkonstante, geringe Verlustleistung und eine sehr gute passive Intermodulation (PIM) bieten.55Bei der Verwendung von ED-Kupfer und Reverse-Treat-Kupfer sind sie von 20 ml bis 125 ml erhältlich.
PCB-Kapazität (AD255C)
| PCB-Material: | Glasverstärkte Verbundstoffe auf PTFE-Basis |
| Bezeichnung: | AD255C |
| Dielektrische Konstante: | 2.55 (10 GHz) |
| Verlustfaktor | 0.0013 (10 GHz) |
| Anzahl der Schichten: | Doppelseitige PCB, mehrschichtige PCB, hybride PCB |
| Kupfergewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielektrische Dicke: | 20mil (0,508mm), 30mil (0,762mm), 40mil (1,016mm), 60mil (1,524mm), 125mil (3,175mm) |
| PCB-Größe: | ≤ 400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenveredelung: | Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc. |
Typische Anwendungen
Telematikantennensysteme für die Automobilindustrie
Antenne der Basisstation für die Mobilfunkinfrastruktur
Kommerzielle Satellitenfunkantennen
Typischer Wert von AD255C
| Elektrische Eigenschaften | AD255C | Einheiten | Prüfbedingungen | Prüfmethode | |
| PIM (30mil/60mil) | -159/-163 | dBc | Reflektierte 43 dBm gesäumte Töne bei 1900 MHz, S1/S1 | Rogers Interne 50 Ohm | |
| Dielektrische Konstante (Verfahren) | 2.55 | - | 23°C @ 50% Höchstemperatur | 10 GHz | IPC TM-650 2.5.5.5 (IPC TM-650 2.)5.5.3) |
| Dielektrische Konstante (Konstruktion) | 2.60 | - | C-24/23/50 | 10 GHz | Mikrostrip-Differenzphasenlänge |
| Dissipationsfaktor (Verfahren) | 0.0013 | - | 23°C @ 50% Höchstemperatur | 10 GHz | IPC TM-650 2.5.5.5 |
| Wärmeeffizient der Dielektrikkonstante | -110 | ppm/oC | 0°C bis 100°C | 10 GHz | IPC TM-650 2.5.5.5 |
| Volumenwiderstand | 7.4 x 108 | Mehm-cm | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Oberflächenwiderstand | 3.6 x 107 | - Was ist los? | C-96/35/90 | - | IPC TM-650 2.5.17.1 |
| Elektrische Festigkeit (dielektrische Festigkeit) | 911 | V/mil | - | - | IPC TM-650 2.5.6.2 |
| Dielektrische Auflösung | > 40 | KV | D-48/50 | X/Y-Richtung | IPC TM-650 2.5.6 |
| Thermische Eigenschaften | |||||
| Zersetzungstemperatur (T)d) | > 500 | ̊C | 2 Stunden @ 105 ̊C | 5% Gewichtsverlust | IPC TM-650 2.3.40 |
| Koeffizient der thermischen Ausdehnung - x | 34 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
| Koeffizient der thermischen Ausdehnung - y | 26 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
| Koeffizient der thermischen Ausdehnung - z | 196 | ppm/ ̊C | - | -55 °C bis 288 °C | IPC TM-650 2.4.41 |
| Wärmeleitfähigkeit | 0.35 | W/mK | - | Z-Richtung | ASTM D5470 |
| Zeit für die Delamination | > 60 | Minuten | wie empfangen | 288 ̊C | IPC TM-650 2.4.24.1 |
| Mechanische Eigenschaften | |||||
| Kupferschälkraft nach thermischer Belastung | 2.4 (13.6) |
N/mm (Pfund/in) | 10s @ 288 ̊C | 35 μm Folien | IPC TM-650 2.4.8 |
| Flexuralfestigkeit (MD/CMD) | 8.8/6.4 (60.7/44.1) | MPa (ksi) | 25 °C ± 3 °C | - | ASTM D790 |
| Zugfestigkeit (MD/CMD) | 8.1/6.6 (55.8/45.5) | MPa (ksi) | 23°C/50% Höchstemperatur | - | Einheit für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte |
| Flex Modulus (MD/CMD) | 930/818 (6.412/5.640) | MPa (ksi) | 25 °C ± 3 °C | - | IPC-TM-650 Prüfmethode 2.4.4 |
| Dimensionalstabilität (MD/CMD) | 0.03/0.07 | Mil/Zoll | nach Ätzen + Backen | - | IPC-TM-650 2.4.39a |
| Körperliche Eigenschaften | |||||
| Entflammbarkeit | V-0 | - | - | - | UL-94 |
| Feuchtigkeitsabsorption | 0.03 | % | E1/105 +D48/50 | - | IPC TM-650 2.6.2.1 |
| Dichte | 2.28 | G/cm3 | C-24/23/50 | - | ASTM D792 |
| Spezifische Wärmekapazität | 0.813 | J/g°K | 2 Stunden bei 105°C | - | ASTM E2716 |
