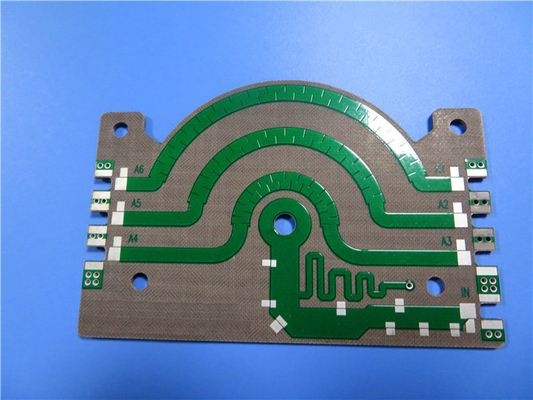

hybrides mehrschichtiges PWB-Brett Rf-60mil mit Immersions-Gold
  • Name
  • Name

hybrides mehrschichtiges PWB-Brett Rf-60mil mit Immersions-Gold

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
Porzellan
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-193.V1.0
Ausgangsmaterial:
Verbundwerkstoffe aus Keramik, PTFE und Gewebe aus Glasfaser
Schicht-Zählung:
Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB
PWB-Stärke:
10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
PWB-Größe:
≤400 mm x 500 mm
Lötmittel-Maske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, reines Gold überzog ETC….
Hervorheben:

Hybrides Rf-Prototyp-Brett

,

Mehrschichtige elektronische Leiterplatte

,

mehrschichtiges PWB Rf-60mil

Produktbeschreibung



TLY-5Z Hochfrequenz-PCB 60mil 30mil 20mil und 10mil Takonische HF-PCB mit Immersionsgold

(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)



Die TLY-5Z-Hochfrequenzlaminate von Taconic sind fortschrittliche Verbundwerkstoffe aus Keramik, PTFE und Gewebe aus Glasfaserverstärkung.Es ist für Anwendungen mit geringer Dichte wie Luft- und Raumfahrt konzipiert, bei denen die Gewichtsanforderungen optimal gering sind.Da TLY-5Z Keramik und Gewebe aus Glasfaser verwendet, besitzt es eine hohe Stabilität der Abmessungen.Der niedrige Dichteansatz ermöglicht auch eine geringe Ausdehnung der Z-Achse, was bei PTFE-reichen Verbundwerkstoffen nicht möglich ist.. TLY-5Z hat eine hohe thermische Stabilität und hat nur die Hälfte der thermischen Ausdehnung von PTFE-reichen Laminaten, bietet verbessertes Bohren und kann thermisch recycelt werden.



Vorteile:

Niedrige Z-Achse CTE

mit einer Breite von nicht mehr als 15 mm

Niedrige Dichte (1,92 g/cm3)

Attraktives Preis-Leistungsverhältnis

Ausgezeichnete Schalenfestigkeit

mit einer Breite von nicht mehr als 15 mm



Zu den typischen Anwendungen von TLY-5Z-PCB gehören:

1. Luftfahrtkomponenten: Die PCB können in verschiedenen Luftfahrtkomponenten verwendet werden, da sie durch ihr geringes Gewicht und ihre Stabilität profitieren.



2. Leichtgewichtliche Antennen für Flugzeuge: Die Leichtigkeit des TLY-5Z-PCB macht es für die Herstellung leichter Antennen geeignet, die in Flugzeugen verwendet werden.



3. Passive Komponenten: Die PCB kann in Passive Komponenten verwendet werden, die von ihren hervorragenden Leistungsmerkmalen profitieren.



hybrides mehrschichtiges PWB-Brett Rf-60mil mit Immersions-Gold 0



Unsere PCB-Kapazität (TLY-5Z)

PCB-Material: Verbundwerkstoffe aus Keramik, PTFE und Gewebe aus Glasfaser
Bezeichnung: TLY-5Z
Dielektrische Konstante: 2.20 +/- 0,04 (1,9 GHz)
Verlustfaktor 0.0015 (10 GHz)
Anzahl der Schichten: Doppelseitige PCB, mehrschichtige PCB, hybride PCB
Kupfergewicht: 0.5 oz (17 μm), 1 oz (35 μm)
mit einer Dicke von mehr als 10 mm 10mil (0,254mm), 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
PCB-Größe: ≤ 400 mm x 500 mm
Lötmaske: Grün, Schwarz, Blau, Gelb, Rot usw.
Oberflächenveredelung: Bares Kupfer, HASL, ENIG, Immersionssilber, Immersionstin, OSP, reines Gold etc.



Über uns

2003 gegründet, ist Shenzhen Bicheng Electronics Technology Co., Ltd. ein etablierter Hochfrequenz-PCB-Lieferant und -Exporteur in Shenzhen, China.hochfrequente passive Komponenten, Mikroband- und Bandleitung, Millimeterwellen-Geräte, Radarsysteme, digitale Funkfrequenzantennen und andere Bereiche weltweit seit 18 Jahren.Unsere Hochfrequenz-PCBs basieren hauptsächlich auf 3 Hochfrequenz-MaterialmarkenDie dielektrische Konstante liegt zwischen 2,2 und 10,2 usw.



Wir haben auch Abteilungen für FR-4 Leiterplatten, flexible Schaltungen und Metall-PCB-Kern, die als Prototypen, kleine Auflagen bis zur Massenproduktion vorgestellt werden.Wir erforschen und entwickeln auch Projekte mit hohem Mehrwert wie HDI., schnelle Drehung, Impedanzkontrolle, schweres Kupfer und Backplane-Board usw. Dies hat unsere PCB-Produkte eine effektive Verlängerung und Ergänzung erzeugen,sowie die Bildung einer integrierten Produktlinie von Low-End bis High-End.



Unsere PCBs werden für verschiedene Zwecke verwendet, einschließlich, aber nicht beschränkt auf, Computernetzwerke, Sicherheit und Überwachung, Stromversorgung, Telekommunikation, Automobilelektronik,Medizinische Geräte und Instrumente, nationale Verteidigung und industrielle Ausrüstung usw.



Anlage: Typische Werte von TLY-5Z

Eigentum Prüfmethode Einheit Wert Einheit Wert
Dk @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   2.20+/- 0.04   2.20+/- 0.04
Df @ 1,9 GHz IPC-650 2.5.5.5.1 Mod.   0.001   0.001
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0015   0.0015
Tc(D) K (-55 ~ 150- Nein.C) IPC-650 2.5.5.6 Mod. ppm/- Nein.C - 72 Jahre ppm/- Nein.C - 72 Jahre
Dielektrische Abbruchspannung IPC-650 2.5.6 KV 45 KV 45
Dielektrische Festigkeit IPC-650 2.5.6.2 V/mil 770 V/mm 30,315
Feuchtigkeitsabsorption IPC-650 2.6.2.1 % 0.03 % 0.03
Schälfestigkeit (1 Unze Kupfer) IPC-650 2.4.8 Pfund/Zoll 7 N/mm 1.3
Volumenwiderstand IPC-650 2.5.17.1 Mohms/cm 10^9 Mohms/cm 10^9
Oberflächenwiderstand IPC-650 2.5.17.1 Mehms 10^8 Mehms 10^8
Zugfestigkeit (MD) IPC-650 2.4.18.3 PSI 9137 N/mm2 63
Zugfestigkeit (CD) IPC-650 2.4.18.3 PSI 9572 N/mm2 66
Zugmodul (MD) IPC-650 2.4.18.3 PSI 182,748 N/mm2 1260
Zugmodul (CD) IPC-650 2.4.18.3 PSI 165,344 N/mm2 1140
Ausdehnung (MD) IPC-650 2.4.18.3 % 6 % 6
Ausdehnung (CD) IPC-650 2.4.18.3 % 6.9 % 6.9
Flexible Festigkeit (MD) ASTM D790 PSI 10,300 N/mm2 71
Flexible Festigkeit (CD) ASTM D790 PSI 11,600 N/mm2 80
Flex Modulus (MD) ASTM D790 PSI 377,100 N/mm2 2600
Flex Modulus (CD) ASTM D790 PSI 432,213 N/mm2 2980
Dimensionsstabilität (MD) IPC-650 2.4.39(Backe) % (10 Millionen) - Oh, nein.05 % (30 Mio) - Oh, nein.05
Dimensionalstabilität (CD) IPC-650 2.4.39(Backe) % (10 Millionen) - Oh, nein.17 % (30 Mio) - Oh, nein.11
Dimensionsstabilität (MD) IPC-650 2.4.39(Stress) % (10 Millionen) - Oh, nein.07 % (30 Mio) - Oh, nein.07
Dimensionalstabilität (CD) IPC-650 2.4.39(Stress) % (10 Millionen) - Oh, nein.22 % (30 Mio) - Oh, nein.14
Dichte (spezifische Schwerkraft) IPC-650 2.3.5 G/cm3 1.92 G/cm3 1.92
Spezifische Wärme IPC-650 2.4.50 J/g- Nein.C 0.95 J/g- Nein.C 0.95
Wärmeleitfähigkeit IPC-650 2.4.50 W/M*K 0.2 W/M*K 0.2
CTE (x-y) (50 - 150)- Nein.C) IPC-650 2.4.41 ppm/oC 30 bis 40 ppm/oC 30 bis 40
CTE (z) (50 - 150)- Nein.C) IPC-650 2.4.41 ppm/oC 130 ppm/oC 130
Härte ASTM D2240(Durometer) - 68 - 68
UL-94 Brandbarkeitsbewertung UL-94   V-0   V-0



hybrides mehrschichtiges PWB-Brett Rf-60mil mit Immersions-Gold 1
