RT5880LZ versah mehrschichtiges Rogers Doppeltes PWB-Brett-10mil mit Seiten
  • Name
  • Name

RT5880LZ versah mehrschichtiges Rogers Doppeltes PWB-Brett-10mil mit Seiten

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-191.V1.0
Grundmaterial:
Einzigartige PTFE-Zusammensetzungen
Schichtzählung:
Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB
PWB-Stärke:
10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)
PWB-Größe:
≤400 mm x 500 mm
Lötmittelmaske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, reines Gold überzog ETC….
Hervorheben:

10mil Rogers Circuit Board

,

Mehrschichtiger Rogers Printed Circuit Board

,

RT5880LZ Rogers PWB-Brett

Produktbeschreibung



Rogers RT/duroid 5880LZ Hochfrequenz-PWB 10mil 20mil 50mil und 100mil RT5880LZ PWB

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Laminate Rogers RT/duroid 5880LZ sind einzigartige PTFE-Zusammensetzungen, die für die Forderung stripline und Mikrobandleitervon stromkreisanwendungen bestimmt sind. Die einzigartigen Füllerergebnisse in einer niedrigen Dichte, in einem leichten Material für Hochleistung und empfindlichen Anwendungen des Gewichts.



Die sehr niedrige Dielektrizitätskonstante ist von Platte zu Platte einheitlich und ist über einem breiten Frequenzbereich konstant. Sein niedriger Verlustfaktor verlängert die Nützlichkeit zum Ku-Band und oben.



Eigenschaften:

1. Niedrigste Dielektrizitätskonstante von 2,00 +/- von 0,04

2. Niedriger Verlustfaktor, der von .0021 bis .0027 an 10GHz reicht

3. Niedriger Z-Achsenausdehnungskoeffizient bei 40 ppm/°C

4. Leichte/niedrige Dichte von 1,4 gm/cm Quadrat.

5. Einheitliche elektrische Eigenschaften über einem breiten Frequenzbereich

6. Beständig gegen alle Lösungsmittel und Reagenzien, heiß oder kalt, normalerweise benutzt in der Radierung oder im Überzug



Einige typische Anwendungen:

1. Zerstreutes Antennensystem

2. Leichte Zufuhrnetze

3. Militärradarsysteme

4. Fluglenksysteme

5. Digitale Radiopunkt-zu-punktantennen

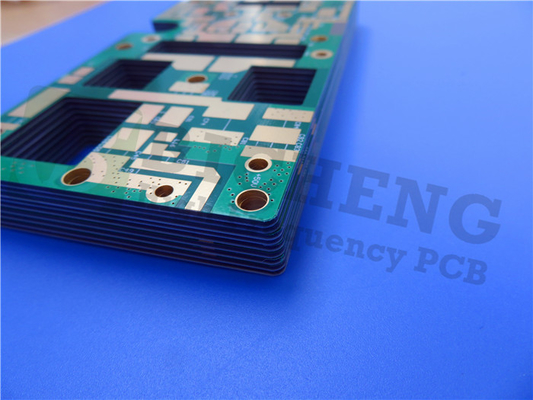

RT5880LZ versah mehrschichtiges Rogers Doppeltes PWB-Brett-10mil mit Seiten 0



Unsere PWB-Fähigkeit (RT/duroid 5880LZ)

PWB-Material: Einzigartige PTFE-Zusammensetzungen
Bezeichnung: RT/Duroid 5880LZ
Dielektrizitätskonstante: 2
Verlustfaktor 0,0021 10GHz
Schichtzählung: Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB
Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm)
Lamellenförmig angeordnete Stärke: 10mil (0.254mm), 20mil (0.508mm), 50mil (1.270mm), 100mil (2.540mm)
PWB-Größe: ≤400mm X 500mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende: Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP, reines Gold überzog ETC….



Typischer Wert von RT/duroid 5880LZ

Eigentum Typischer Wert RT/duroid® 5880LZ Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante äh, Prozess 2,00 ± 0,04 Z   10 GHz/23°C IPC-TM-650, 2.5.5.5
Dielektrizitätskonstante äh, Entwurf 2,00 Z   8 Gigahertz - 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor, bräunen sich Art: 0,0021 maximal: 0,0027 Z   10GHz/23°C IPC-TM-650, 2.5.5.5
Thermischer Koeffizient der Dielektrizitätskonstante, äh +20 Z ppm/°C -50°C zu 150°C 10GHz IPC-TM-650, 2.5.5.5
Spezifischer Durchgangswiderstand X 1,74 10^7   Mohm•cm C-96/35/90 IPC-TM-650, 2.5.17.1
Oberflächenwiderstandskraft 2,08 X 10^6   Mohm C-96/35/90 IPC-TM-650, 2.5.17.1
Elektrische Stärke 40   KV D48/50 IPC-TM-650, 2.5.6
Masshaltigkeit -0,38 X, Y %   IPC-TM-650, 2.4.39A
Feuchtigkeitsaufnahme 0,31   % 24 hours/23°C IPC-TM-650, 2.6.2.1
Wärmeleitfähigkeit 0,33 Z W/m/°K 80°C ASTM C518
Ausdehnungskoeffizient 54, 47 40 X, Y Z ppm/°C 0 zu 150°C IPC-TM-650, 2.4.41
Outgassing
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Dichte 1,4   gm/cm^3   ASTM D792
Kupferne Schale >4,0   pli   IPC-TM-650, 2.4.8
Entflammbarkeit Vl       UL 94
Bleifreier Prozess kompatibel JA



RT5880LZ versah mehrschichtiges Rogers Doppeltes PWB-Brett-10mil mit Seiten 1



Tags:

RO4003C LoPro Rogers PCB Board,

8mil Rogers PCB Board,

0.5oz Rogers PCB Board
