| Grundmaterial: | Rogers RO4533 1.524mm | Schichtzählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 1,6 Millimeter ±0.16 | PWB-Größe: | 55 x 92mm=1up |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersions-Gold |
| Markieren: | 60mil Rogers PWB-Brett,1.6mm Immersions-Goldleiterplatte,Doppelschicht Rogers PWB-Brett |
||

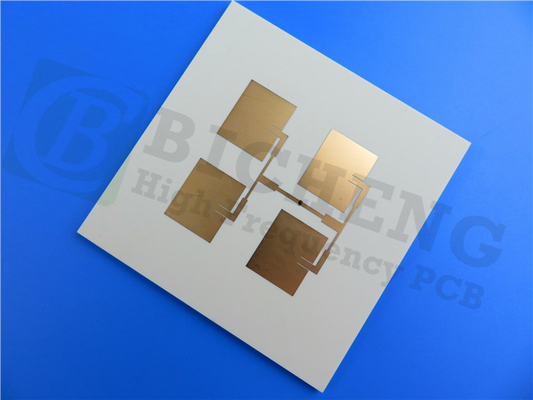

Antenne RO4533 Hochfrequenz-PWB 60mil Rogers 4533 Doppelschicht-Immersions-Goldleiterplatte
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art doppeltes mit Seiten versehenes Hochfrequenz-PWB, das auf Rogers RO4533 errichtet wird, eine Art Kostenverlauf und Antennengradlaminate. Es ist auf Kern 60mil (1.524mm) mit Kupfer 1oz beendete, keine Lötmittelmaske auf beiden Seiten. Immersionsgold ist auf Oberschicht und unterer Schicht mit vias. Die Bretter werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Jede 25 Bretter werden für Versand verpackt.
PWB-Spezifikationen
| PWB-GRÖSSE | 55 x 92mm=1up |
| BRETT-ART | Doppeltes versah PWB mit Seiten |
| Zahl von Schichten | 2 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 17um (0,5 Unze) +plate |
| Rogers RO4533 1.524mm | |
| Kupfer ------- 17um (0,5 Unze) + Platte BOT Schicht | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 10 Mil/10 |
| Minimale/maximale Löcher: | 0,3 Millimeter/4,0 Millimeter |
| Zahl von verschiedenen Löchern: | 3 |
| Zahl von Bohrlöchern: | 159 |
| Zahl von Ausfräsungen: | 1 |
| Zahl von internen Ausschnitten: | 2 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | Rogers RO4533 1.524mm |
| Abschließende Folie extern: | 1,0 Unze |
| Abschließende Folie intern: | N/A |
| Abschließende Höhe von PWB: | 1,6 Millimeter ±0.16 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersions-Gold, 91% |
| Löten Sie Maske, auf zuzutreffen: | N/A |
| Lötmittel-Masken-Farbe: | N/A |
| Lötmittel-Masken-Art: | N/A |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | N/A |
| Farbe der Teillegende | N/A |
| Hersteller Name oder Logo: | N/A |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG | 94V-0 |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Typische Anwendungen:
1. Zelluläre Infrastrukturbasisstationsantennen
2. WiMax-Antennennetze
Unsere Vorteile
1.ISO9001, ISO14001, IATF16949, ISO13485, UL bestätigte;
2.More als Hochfrequenz-das PWB-Erfahrung der Jahre 18+;
Auftrag der Quantität 3.Small ist, kein MOQ erforderte verfügbar;
4.We sind ein Team der Leidenschaft, Disziplin, Verantwortung und Ehrlichkeit;
5.Delivery rechtzeitig: >98%, Kundenbeanstandungsrate: <1>
6.16000㎡ Werkstatt, 30000㎡ gab einen Monat und 8000 Arten von Monats PWBs ein aus;
Fähigkeiten PWB-7.Powerful stützen Ihre Forschung und Entwicklung, Verkäufe und Marketing;
8.IPC Klasse 3 der Klassen-2/IPC
Typische Werte (RO4533, RO4534, RO4535)
| Eigentum | Typische Werte | Richtung | Einheiten | Bedingung | Prüfmethode | ||
| RO4533 | RO4534 | RO4535 | |||||
| Dielektrizitätskonstante, äh Prozess | 3,3 ± 0,08 | 3,4 ± 0,08 | 3,44 ± 0,08 | Z | - | 10 GHz/23℃ 2,5 Gigahertz | IPC-TM-650,2.5.5.5 |
| Verlustfaktor | 0,002 | 0,0022 | 0,0032 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0025 | 0,0027 | 0,0037 | 10 GHz/23℃ | ||||
| PIM (typisch) | -157 | -157 | -157 | - | dBc | Reflektiertes dBm 43 fegte Töne | Summitek 1900b PIM Analyzer |
| Durchschlagsfestigkeit | >500 | >500 | >500 | Z | V/mil | 0,51 Millimeter | IPC-TM-650, 2.5.6.2 |
| Masshaltigkeit | <0> | <0> | <0> | X, Y | mm/m (Mil/Zoll) | nach Ätzung | IPC-TM-650, 2.4.39A |
| Ausdehnungskoeffizient | 13 | 11 | 16 | X | ppm/℃ | ℃ -55 bis 288 | IPC-TM-650, 2.4.41 |
| 11 | 14 | 17 | Y | ||||
| 37 | 46 | 50 | Z | ||||
| Wärmeleitfähigkeit | 0,6 | 0,6 | 0,6 | - | Mit (m.K) | ℃ 80 | ASTM C518 |
| Feuchtigkeitsaufnahme | 0,02 | 0,06 | 0,09 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | >280 | >280 | - | ℃ TMA | IPC-TM-650, 2.4.24.3 | |
| Dichte | 1,8 | 1,8 | 1,9 | - | gm/cm3 | - | ASTM D792 |
| Kupferne Schälfestigkeit | 6,9 (1,2) | 6,3 (1,1) | 5,1 (0,9) | - | lbs/in (N/mm) | 1 Unze. Edc-Postenlötmittelfloss | IPC-TM-650, 2.4.8 |
| Entflammbarkeit | NICHT FRANC | NICHT FRANC | V-0 | - | - | - | UL 94 |
| Bleifreier Prozess kompatibel | Ja | Ja | Ja | - | - | - | - |
