Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Keramisch-gefüllter, glasverstärkter Kohlenwasserstoff | Schichtzählung: | Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB |
|---|---|---|---|
| PWB-Stärke: | 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP ETC…. | ||
| Markieren: | UL druckte Rf-PWB-Brett,Antenne 60mil Rf-PWB-Brett,glasverstärktes Kohlenwasserstoff Rf-PWB |
||

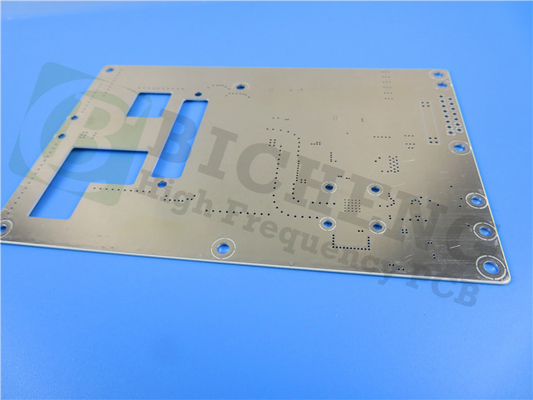

RO4533 Hochfrequenz-Leiterplatte Rogers 20mil 30mil 60mil Antenne RF PCB
(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Allgemeine Beschreibung
RO4533-Hochfrequenzlaminate, ein mit Keramik gefülltes, glasfaserverstärktes Material auf Kohlenwasserstoffbasis, sind kostengünstige Materialien der Rogers Corporation, die speziell für die spezifischen Anforderungen der Antennenmärkte entwickelt und hergestellt wurden.Es hat eine Dielektrizitätskonstante von 3,3 und einen Verlustfaktor (Df) von 0,0025, gemessen bei 10 GHz.Mit diesen Werten können Antennenentwickler erhebliche Gewinne erzielen und gleichzeitig den Signalverlust minimieren.Somit bietet es ein hervorragendes passives Intermodulationsverhalten, das für Mikrostreifenantennenanwendungen in der mobilen Infrastruktur erforderlich ist.
Es handelt sich um eine kostengünstige Alternative zu herkömmlichen PTFE-Antennentechnologien, die es unseren Entwicklern ermöglicht, den Preis und die Leistung der Antennen zu optimieren.Die Harzsysteme der dielektrischen Materialien RO4533 sind so konzipiert, dass sie die notwendigen Eigenschaften für eine ideale Antennenleistung bieten.Die Wärmeausdehnungskoeffizienten (CTEs) in X- und Y-Richtung ähneln denen von Kupfer.Die gute CTE-Anpassung reduziert Spannungen in der Leiterplattenantenne.
Funktionen und Vorteile
1. Geringer Verlust 0,0025, niedriger Dk 3,3, niedrige PIM-Reaktion: Breites Anwendungsspektrum
2. Duroplastisches Harzsystem: Kompatibel mit der Standard-PCB-Herstellung
3. Hervorragende Dimensionsstabilität: Höhere Ausbeute bei größeren Plattengrößen
4. Gleichmäßige mechanische Eigenschaften: Behält die mechanische Form während der Handhabung bei
5. Hohe Wärmeleitfähigkeit: Verbesserte Belastbarkeit
Typische Anwendungen:
1. Basisstationsantennen für die Mobilfunkinfrastruktur
2. WiMAX-Antennennetzwerke
Unsere PCB-Fähigkeit (RO4533)
| PCB-Material: | Mit Keramik gefüllter, glasfaserverstärkter Kohlenwasserstoff |
| Bezeichnung: | RO4533 |
| Dielektrizitätskonstante: | 3.3 |
| Verlustfaktor | 0,0025 10 GHz |
| Anzahl der Ebenen: | Doppelseitige Leiterplatte, mehrschichtige Leiterplatte, Hybrid-Leiterplatte |
| Kupfergewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Leiterplattendicke: | 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| PCB-Größe: | ≤400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenfinish: | Blankes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP usw. |
RO4533 Typische Werte
| Eigentum | RO4533 | Richtung | Einheiten | Zustand | Testmethode |
| Dielektrizitätskonstante, äh Prozess | 3,3 ± 0,08 | Z | - | 10 GHz/23℃2,5 GHz | IPC-TM-650,2.5.5.5 |
| Verlustfaktor | 0,002 | Z | - | 2,5 GHz/23℃ | IPC-TM-650, 2.5.5.5 |
| 0,0025 | 10 GHz/23℃ | ||||
| PIM (typisch) | -157 | - | dBc | Reflektierte 43 dBm gewobbelte Töne | Summitek 1900b PIM-Analysator |
| Spannungsfestigkeit | >500 | Z | V/mil | 0,51 mm | IPC-TM-650, 2.5.6.2 |
| Dimensionsstabilität | <0,2 | X,Y | mm/m (mils/inch) | nach der Ätzung | IPC-TM-650, 2.4.39A |
| Der Wärmeausdehnungskoeffizient | 13 | X | ppm/℃ | -55 bis 288℃ | IPC-TM-650, 2.4.41 |
| 11 | Y | ||||
| 37 | Z | ||||
| Wärmeleitfähigkeit | 0,6 | - | W/(mK) | 80℃ | ASTM C518 |
| Feuchtigkeitsaufnahme | 0,02 | - | % | D48/50 | IPC-TM-650, 2.6.2.1 ASTM D570 |
| Tg | >280 | - | ℃TMA | A | IPC-TM-650, 2.4.24.3 |
| Dichte | 1.8 | - | gm/cm3 | - | ASTM D792 |
| Kupferschälfestigkeit | 6.9(1.2) | - | lbs/in (N/mm) | 1 Unze.EDC-Post-Lötschwimmer | IPC-TM-650, 2.4.8 |
| Entflammbarkeit | NICHT FR | - | - | - | UL 94 |
| Kompatibel mit bleifreien Prozessen | Ja | - | - | - | - |
