Doppeltes mit Seiten versehenes takonisches Mikrowelle HochfrequenzpWB 60mil RF-10

MOQ:	1pcs
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000PCS pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

CHINAz

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-182.V1.0

Grundmaterial:

RF-10 1.524mm

Schichtzählung:

2 Schichten

PWB-Stärke:

1,6 Millimeter ±0.16

PWB-Größe:

90 x 100mm=1up

Lötmittelmaske:

Kupfernes Gewicht:

Oberflächenende:

Immersions-Gold

Hervorheben:

Takonisches Mikrowelle PWB 60mil

Doppeltes versah takonisches Mikrowelle PWB mit Seiten

Takonisches Mikrowelle HochfrequenzpWB

Produktbeschreibung

60mil RF-10 HochfrequenzplatineDoppelseitige Taconic-Mikrowellenplatine, verlustarm, hochDK HF-LeiterplatteS

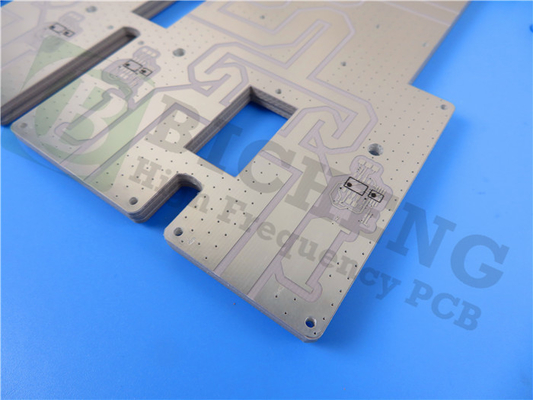

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)

Allgemeine Beschreibung

Diese Art von verlustarmer DK-Leiterplatte mit hohem DK ist auf einem 60-mil-RF-10-Substrat aufgebaut. Es handelt sich um einen Doppelschichtaufbau mit einer großen Fläche aus Immersionsgold und teilweise grüner Lötmaske.Auf beiden Seiten befinden sich 1 Unze fertiges Kupfer.Die Platinen werden gemäß IPC 6012 Klasse 2 unter Verwendung der bereitgestellten Gerber-Daten hergestellt.Jeweils 25 Boards werden für den Versand verpackt.

PCB-Spezifikationen

PCB-GRÖSSE	90 x 100 mm = 1 Stück
BOARD-TYP	Doppelseitige Leiterplatte
Anzahl der Schichten	2 Schichten
Oberflächenmontierte Komponenten	JA
Durchgangslochkomponenten	NEIN
Ebenenstapel	Kupfer ------- 17 um (0,5 oz) + obere Schicht aus Platte
	RF-10 1,524 mm
	Kupfer ------- 17 um (0,5 oz) + Platte BOT-Schicht
TECHNOLOGIE
Minimaler Trace und Space:	4 Mio. / 4 Mio
Mindest-/Höchstanzahl an Löchern:	0,3 mm / 4,0 mm
Anzahl verschiedener Löcher:	5
Anzahl Bohrlöcher:	211
Anzahl gefräster Schlitze:	5
Anzahl interner Aussparungen:	3
Impedanzkontrolle:	NEIN
Anzahl Goldfinger:	0
PLATTENMATERIAL
Glasepoxidharz:	RF-10 1,524 mm
Endgültige Folie außen:	1,0 oz
Endfolie innen:	N / A
Endgültige Höhe der Leiterplatte:	1,6 mm ±0,16
PLATTIEREN UND BESCHICHTEN
Oberflächenfinish	Immersionsgold, 89 %
Lötstopplack auftragen auf:	Oberste Schicht
Farbe der Lötmaske:	Grün
Lötmaskentyp:	LPI
KONTUR/SCHNEIDEN	Routenführung
MARKIERUNG
Seite der Komponentenlegende	N / A
Farbe der Komponentenlegende	N / A
Name oder Logo des Herstellers:	N / A
ÜBER	Durchkontaktiertes Loch (PTH), Mindestgröße 0,3 mm.
ENTZÜNDLICHKEITSBEWERTUNG	94V-0
Maßtoleranz
Umrissmaß:	0,0059"
Plattenbeschichtung:	0,0029"
Bohrertoleranz:	0,002"
PRÜFEN	100 % elektrischer Test vor dem Versand
Art des zu liefernden Kunstwerks	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw
SERVICE BEREICH	Weltweit, global.

TypischAnwendungen

1.Kollisionsvermeidungssysteme für Flugzeuge

2.GPS-Antennen

3.Mikrostreifen-Patchantennen

4. Passive Komponenten (Filter, Koppler, Leistungsteiler)

5.Satellitenkomponenten

Warum uns wählen?

1. ISO9001, ISO14001, IATF16949, ISO13485, UL-zertifiziert;

2. Mehr als 18 Jahre Erfahrung mit Hochfrequenz-Leiterplatten;

3.Kleine Bestellmengen sind verfügbar, kein MOQ erforderlich;

4.Wir sind ein Team voller Leidenschaft, Disziplin, Verantwortung und Ehrlichkeit.

5. Pünktliche Lieferung: >98 %, Kundenbeschwerdequote: <1 %

6.16000㎡ Werkstatt, 30000㎡ Produktion pro Monat und 8000 Arten von Leiterplatten pro Monat;

7.Leistungsstarke PCB-Funktionen unterstützen Ihre Forschung und Entwicklung, Ihren Vertrieb und Ihr Marketing.

8.IPC-Klasse 2 / IPC-Klasse 3

Doppeltes mit Seiten versehenes takonisches Mikrowelle HochfrequenzpWB 60mil RF-10 0

Typischer Wert von RF-10

Eigentum	Testmethode	Einheit	Wert	Einheit	Wert
Dk bei 10 GHz	IPC-650 2.5.5.5.1 Mod.		10.2±0,3		10.2±0,3
Df bei 10 GHz	IPC-650 2.5.5.5.1 Mod.		0,0025		0,0025
TcK†(-55 bis 150 °C)	IPC-650 2.5.5.6	ppm/°C	-370	ppm/°C	-370
Feuchtigkeitsaufnahme	IPC-650 2.6.2.1	%	0,08	%	0,08
Schälfestigkeit(1 Unze RT-Kupfer)	IPC-650 2.4.8 (Löten)	Pfund/Zoll	10	N/mm	1.7
Volumenwiderstand	IPC-650 2.5.17.1	Mohm/cm	6,0 x 10⁷	Mohm/cm	6,0 x 10⁷
Oberflächenwiderstand	IPC-650 2.5.17.1	Mohm	1,0 x 10⁸	Mohm	1,0 x 10⁸
Biegefestigkeit(MD)	IPC - 650 - 2.4.4	psi	14.000	N/mm²	96,53
Biegefestigkeit(CD)	IPC - 650 - 2.4.4	psi	10.000	N/mm²	68,95
Zugfestigkeit(MD)	IPC – 650 – 2.4.19	psi	8.900	N/mm²	62,57
Zugfestigkeit(CD)	IPC – 650 – 2.4.19	psi	5.300	N/mm²	37.26
Dimensionsstabilität	IPC-650 2.4.39(Nach Etch)	% (25 Mio. MD)	-0,0032	% (25 Mio. CD)	-0,0239
Dimensionsstabilität	IPC-650 2.4.39(Nach dem Backen)	% (25 Mio. MD)	-0,0215	% (25 Mio. CD)	-0,0529
Dimensionsstabilität	IPC-650 2.4.39(Nach Stress)	% (25 Mio. MD)	-0,0301	% (25 Mio. CD)	-0,0653
Dimensionsstabilität	IPC-650 2.4.39(Nach Etch)	% (60 mil-MD)	-0,0027	% (60 Mio. CD)	-0,0142
Dimensionsstabilität	IPC-650 2.4.39(Nach dem Backen)	% (60 mil-MD)	-0,1500	% (60 Mio. CD)	-0,0326
Dimensionsstabilität	IPC-650 2.4.39(Nach Stress)	% (60 mil-MD)	-0,0167	% (60 Mio. CD)	-0,0377
Dichte(Spezifisches Gewicht)	IPC-650-2.3.5	g/cm³	2,77	g/cm³	2,77
Spezifische Wärme	IPC-650-2.4.50	J/g°C	0,9	J/g°C	0,9
Wärmeleitfähigkeit(Unbekleidet)	IPC-650-2.4.50	W/M*K	0,85	W/M*K	0,85
CTE (X-Y-Achse)(50 bis 150 °C)	IPC-650 2.4.41	ppm/°C	16-20	ppm/°C	16-20
CTE (Z-Achse)(50 bis 150 °C)	IPC-650 2.4.41	ppm/°C	25	ppm/°C	25
Brennbarkeitsbewertung	Intern		V-0		V-0
