| Basismaterial: | AD1000 0,762 mm | Schichtanzahl: | 2 Schichten |
|---|---|---|---|
| PCB-Dicke: | 0,8 mm ±0,1 | PCB-Größe: | 42 x 25 mm = 1 Stück |
| Kupfergewicht: | 1 Unze | Oberflächenveredlung: | Immersionsgold |
| Hervorheben: | PWB-Brett Rf-30mil,Doppeltes mit Seiten versehenes Rf-PWB-Brett,Hochfrequenz-Rf-PWB-Brett |
||

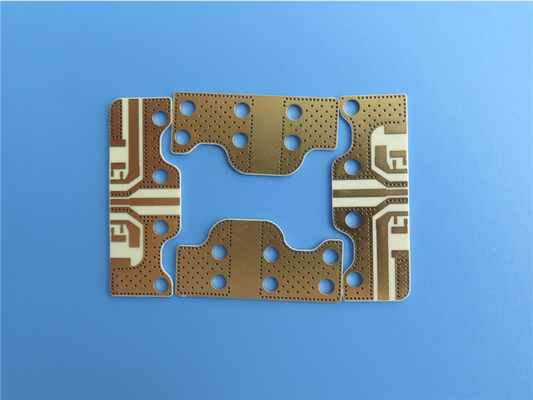

30 MioAD1000 Hochfrequenz-Leiterplatte Doppelseitige HF-Leiterplatte DK 10.2 PWBmit ImmersionGold
(Leiterplatten sind Sonderanfertigungen, das gezeigte Bild und die Parameter dienen nur als Referenz)
Kurze Einleitung
Diese Art von Immersionsgold-HF-PCB wird auf AD1000-Material, PTFE/Glasfasergewebe/keramikgefülltem Laminat hergestellt.Die Leiterplatte ist zweilagig mit fertigem 1oz Kupfer.Ohne Lötstopplack und Siebdruck.Beide Schichten sind vollständig der Luft ausgesetzt.Es ist 0,8 mm dick und 50 Boards sind für den Versand vakuumverpackt.
TypischAnwendungen:
1. Flugzeugkollisionsvermeidungssysteme (TCAS)
2. Bodengestützte Radarüberwachungssysteme
3. Rauscharme Verstärker (LNAs)
4. Miniaturisierte Schaltkreise und Patchantennen
5. Leistungsverstärker (PAs)
6. Radarmodule und Verteiler
7. X-Band und darunter
PCB-Spezifikationen
| PCB-GRÖSSE | 42 x 25 mm = 1 Stück |
| PLATTENTYP | Doppelseitige Leiterplatte |
| Anzahl der Schichten | 2 Schichten |
| Oberflächenmontierte Komponenten | JAWOHL |
| Durchgangslochkomponenten | NEIN |
| SCHICHTAUFBAU | Kupfer ------- 17um (0,5 oz) + Platte TOP-Schicht |
| AD1000 0,762 mm | |
| Kupfer ------- 17um (0,5 oz) + Platte BOT-Schicht | |
| TECHNOLOGIE | |
| Minimale Spur und Platz: | 10 Millionen / 10 Millionen |
| Minimale / maximale Löcher: | 0,3 mm / 3,0 mm |
| Anzahl der verschiedenen Löcher: | 2 |
| Anzahl der Bohrlöcher: | 115 |
| Anzahl gefräster Nuten: | 0 |
| Anzahl der internen Ausschnitte: | nein |
| Impedanzkontrolle: | nein |
| Anzahl der Goldfinger: | 0 |
| PLATTENMATERIAL | |
| Glas-Epoxy: | AD1000 0,762 mm |
| Abschlussfolie außen: | 1,0 oz |
| Abschlussfolie innen: | N / A |
| Endhöhe der Leiterplatte: | 0,8mm ±0,1 |
| BESCHICHTUNG UND BESCHICHTUNG | |
| Oberflächenveredlung | Immersionsgold, 52 % |
| Lötmaske anwenden auf: | N / A |
| Lötmaskenfarbe: | N / A |
| Lötmaskentyp: | N / A |
| KONTUR/SCHNEIDEN | Routing |
| MARKIERUNG | |
| Seite der Komponentenlegende | N / A |
| Farbe der Komponentenlegende | N / A |
| Herstellername oder Logo: | N / A |
| ÜBER | Plattiertes Durchgangsloch (PTH), Mindestgröße 0,3 mm. |
| ENTFLAMMBARKEITSKLASSE | 94V-0 |
| ABMESSUNGSTOLERANZ | |
| Umrissmaß: | 0,0059" |
| Platinenbeschichtung: | 0,0029" |
| Bohrtoleranz: | 0,002" |
| PRÜFUNG | 100 % elektrischer Test vor dem Versand |
| ART DER ZU LIEFERNDEN KUNSTWERKE | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICE BEREICH | Weltweit, global. |
Andere verfügbare HFLeiterplatte MMaterial
FR-4 Tg>135, hohe Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A etc.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 usw.
Rogers RT/Duroid 5880, RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC usw.
Rogers TMM4, TMM10, Kappa 438 usw.
PTFE F4B DK2.2, DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, RF-35, RF-35A2, TLF-35, RF -60A, RF-60TC, RF-45, TRF-45 usw.
AD450, AD600, AD1000, TC350 usw.
Metallkern-Leiterplatte, 1W/MK-3W/MK-Material
Flexible Leiterplatte
Megtron 6 (M6) R-5775G
UnserLeiterplatteDienstleistungen
PCB-Prototypen
Massenproduktion
Einseitige Leiterplatte
Doppelseitige Leiterplatte
Multilayer PCB bis zu 32 Lagen
Schwere Kupferplatine
Hybrid-Leiterplatte
Impedanzgesteuerte Leiterplatte
Via In-Pad-Leiterplatte
Ball Grid Array (BGA) PCB
Blind über Platine
Senklöcher, Halbloch, Einpressloch
Schnelle Lieferung (QTA).
Keine Mindestbestellmenge (MOQ)
Versandservice von Tür zu Tür
FÄHIGKEIT
2500-3000 Typen jeden Monat.
SERVICE BEREICH
Nordamerika, Ozeanien, Südostasien, Osteuropa, Afrika, Lateinamerika, West- und Südeuropa, Nordeuropa, Mittel- und Südasien, Naher Osten.
Herstellungsprozess der zweischichtigen PTH-Leiterplatte
Das Immersionsgold und die HASL-Leiterplatte gehen wie folgt vor: (1).Materialscherung --> (2).Bohren --> (3).PTH -> (4).Trockenfilm (Kreislauf) -> (5).Musterbeschichtung --> (6).Radierung --> (7).Lötstoppmaske -> (8).Siebdruck --> (9).Oberflächenbeschaffenheit -> (10).Profilkontur --> (11).V-Nut --> (12).Elektrischer Test --> (13).Verpackung -->(14).Lieferung
Wir können Ihnen Prototypen, Kleinserien und Großserien liefern.Bei Fragen wenden Sie sich bitte an uns.
