Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Gesponnenes glasverstärktes PTFE/Ceramic füllte | Schichtzählung: | Doppeltes mit Seiten versehenes PWB, mehrschichtiges PWB, hybrides PWB |
|---|---|---|---|
| PWB-Stärke: | 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762 | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP ETC…. | ||
| Hervorheben: | 6mil druckte Rf-PWB-Brett,PTFE keramisches gefülltes Rf-PWB-Brett,gesponnenes glasverstärktes Rf-PWB-Brett |
||

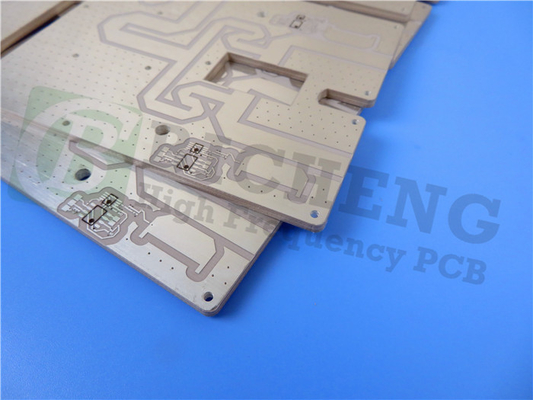

Rogers AD1000-Leiterplatte, Arlon PTFE-Keramikgefüllte Hochfrequenz-Leiterplatte, doppelseitige AD1000-HF-Leiterplatte
(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Kurze Einleitung
AD1000 ist ein Hochfrequenzmaterial mit hoher Dielektrizitätskonstante (10,2 oder höher), ein glasfaserverstärktes Laminat.Es ermöglicht eine Miniaturisierung der Schaltung im Vergleich zu herkömmlichen verlustarmen Materialien und ermöglicht eine größere Dimensionsstabilität und mechanische Robustheit als andere 10-Dk-Laminate.AD1000-Laminate gelten als weiches Material, das Vibrationsbelastungen standhält und im Vergleich zu reinen Keramikmaterialien keine besondere komplizierte Verarbeitung oder Handhabung während des Herstellungsprozesses erfordert.
Merkmale:
1. Gewebtes glasfaserverstärktes PTFE/Keramik mit hohem Dk-Wert von 10,2
2. Wärmeleitfähigkeit von 0,81 W/mK
3. Hohe Kupferschälfestigkeit ermöglicht dünnere Ätzlinienbreiten
4. Geringster Einfügungsverlust
5. Größere Panelgrößen verfügbar
6. Geringe Feuchtigkeitsaufnahme von 0,03 %
7. Hochzuverlässige Keramikkomponentenbefestigung und PTH-Zuverlässigkeit aufgrund hervorragender CTE-Werte
Typische Anwendungen:
1. Flugzeugkollisionsvermeidungssysteme (TCAS)
2. Bodengestützte Radarüberwachungssysteme
3. Rauscharme Verstärker (LNAs)
4. Miniaturisierte Schaltkreise und Patchantennen
5. Leistungsverstärker (PAs)
6. Radarmodule und Verteiler
7. X-Band und darunter
Unsere PCB-Fähigkeit (AD1000)
| PCB-Material: | Gewebtes glasfaserverstärktes PTFE/Keramik gefüllt |
| Bezeichnung: | 1000 n. Chr |
| Dielektrizitätskonstante: | 10.2 |
| Verlustfaktor | 0,0023 10 GHz |
| Anzahl der Ebenen: | Doppelseitige Leiterplatte, mehrschichtige Leiterplatte, Hybrid-Leiterplatte |
| Kupfergewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Leiterplattendicke: | 6 mil (0,1524 mm), 10,5 mil (0,2667 mm), 15 mil (0,381 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 30 mil (0,762 mm), 50 mil (1,27 mm), 59 mil (1,499 mm), 125 mil (3,175 mm), 127 mil (3,226 mm) |
| PCB-Größe: | ≤400 mm x 500 mm |
| Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
| Oberflächenfinish: | Blankes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP usw. |
Warum uns wählen?
1. Das technische Design verhindert das Auftreten von Problemen in der Vorproduktion.
2. ISO9001, ISO14001, ISO13485, UL-zertifizierte Fertigungsfabrik;
3. AOI-Inspektion;
4. Pünktliche Lieferung über 98 %;
5. 16000㎡ Werkstatt;
6. 30000㎡ Ausgabekapazität pro Monat;
7. 8000 Arten von Leiterplatten pro Monat;
8. Schnelle CADCAM-Prüfung und kostenloses PCB-Angebot;
9. Mehr als 18 Jahre PCB-Erfahrung;
10. Kundenbeschwerdequote: <1 %
Weitere verfügbare Hochfrequenz-Leiterplatten
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 usw.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC usw.
Rogers TMM4, TMM10, Kappa 438 usw.
PTFE F4B DK2.2, DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, RF-35A2, RF-45, TRF-45, TLF -35, RF-60A, RF-60TC usw.
AD450, AD600, TC350 usw.
