Produktdetails:
Zahlung und Versand AGB:
|
| Ausgangsmaterial: | RF-45 | Schicht-Zählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 0,8mm ±0,1 | PWB-Größe: | 70 x 55 mm = 1 nach oben |
| Lötmittel-Maske: | Blau | Silkscreen: | Weiß |
| Kupfernes Gewicht: | 0.5oz | Oberflächenende: | Immersionssilber |
| Hervorheben: | PWB-Brett Rf-30mil,Immersion silbernes Rf-PWB-Brett,Blaues Lötmittel |
||

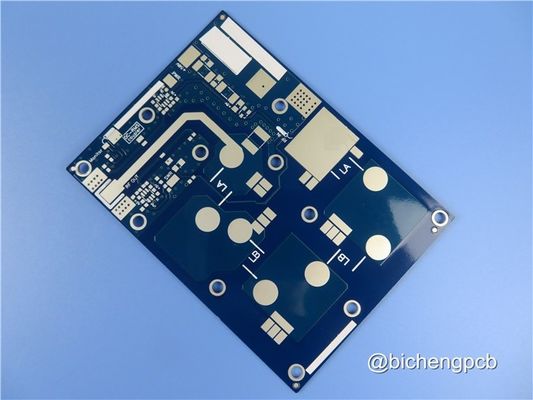

30 Millimeter HF45 Hochfrequente PCBmitBlauMasken mit SchweißmaskeSilber auf Pads
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
Kurze Einleitung
Diese Art von Vertiefung Silber RF-PCB ist auf einem von Taconic's ORCER Familie Material: RF-45 hergestellt.Lötmaske und Seidenfläche sind nur auf der oberen SchichtDie unterste Schicht ist vollständig freigelegt und mit Eintauchensilber als Schutzfunktion bedeckt.
PCB-Spezifikationen
| PCB-Größe | 70 x 55 mm = 1 nach oben |
| TYPE des Boards | Doppelseitige PCB |
| Anzahl der Schichten | 2 Schichten |
| Oberflächenbefestigungskomponenten | - Ja, das ist es. |
| Durch Lochkomponenten | Nein |
| Layer Stackup | Kupfer ------- 17um ((0,5 oz) + Platten-TOP-Schicht |
| RF-45 0,787 mm | |
| Kupfer ------- 17um ((0,5 oz) + Platte BOT Schicht | |
| Technik | |
| Mindestspuren und Raum: | 40,0 Mil / 5,0 Mil |
| Mindest- und Höchstlöcher: | 0.4 mm / 6.0 mm |
| Anzahl der verschiedenen Löcher: | 1 |
| Anzahl der Bohrlöcher: | 3 |
| Anzahl der geschliffenen Schlitze: | 1 |
| Anzahl der inneren Ausschnitte: | Nein |
| Impedanzkontrolle: | Nein |
| Zahl des Goldfingers: | 0 |
| BORT-Material | |
| Epoxiglas: | RF-45 |
| Endfolie äußerlich: | 10,0 Unzen |
| Endfolie im Inneren | N/A |
| Endhöhe der PCB: | 0.8 mm ± 0.1 |
| Beschichtung und Beschichtung | |
| Oberflächenbearbeitung | Untertauchsilber, 39% |
| Lötmaske gilt für: | Oberste Schicht |
| Farbe der Lötmaske: | Blau |
| Typ der Lötmaske: | Kuangshun |
| Kontur/Schnitt | Routing |
| Markierung | |
| Seite der Komponentenlegende | Oberste Schicht |
| Farbe der Komponentenlegende | Weiß |
| Herstellername oder -logo: | N/A |
| Durch | Durchlöchert (PTH), Mindestgröße 0,4 mm. |
| BEMERKUNG der Entflammbarkeit | 94V-0 |
| Dimensionstoleranz | |
| Ausmaß des Umrisses: | 0.0059" |
| Plattierung: | 0.0029" |
| Toleranz für Bohrungen: | 0.002" |
| TEST | 100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich | Weltweit, weltweit. |
Andere verfügbare HFPCB MAterial
FR-4 Tg>135, hoher Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A usw.)
Für die Berechnung der Verbrennungsmenge ist der Gesamtbetrag der Verbrennungsmenge zu berücksichtigen.
Rogers RT/Duroid 5880, RT/Duroid 5870, RT/Duroid 6002, RT/Duroid 6010, RT/Duroid 6035HTC usw.
Rogers TMM4, TMM10, Kappa 438 usw.
PTFE F4B DK2.2DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-10, RF-35TC, TLF-35, RF-60A, RF-45, TRF-45 usw.
AD450, AD600, AD1000, TC350 usw.
PCB mit Metallkern, 1W/MK-3W/MK Material
Flexible PCBs
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in der Union in Betrieb sind.
UnserePCBDienstleistungen
PCB-Prototypen
Massenproduktion
Einseitige PCB
Doppelseitige PCB
Mehrschichtliche PCB bis zu 32 Schichten
PCB aus schwerem Kupfer
Hybride PCB
Impedanzgesteuerte PCB
Über das In-Pad-PCB
PCBs mit Kugelgitteranordnung (BGA)
Blind über PCB
Schleusen, Halbschleusen, Druckschleusen
Schnelle Lieferung
Keine Mindestbestellmenge (MOQ)
Versanddienst von Tür zu Tür
Dienstbereich:
Rogers bedient ein großes Servicegebiet, darunter Nordamerika, Ozeanien, Südostasien, Osteuropa, Afrika, Lateinamerika, West- und Südeuropa, Nordeuropa, Zentral- und Südasien,und dem Nahen OstenDiese umfangreiche Abdeckung stellt sicher, dass Kunden aus verschiedenen Regionen Zugang zu den Produkten und Dienstleistungen von Rogers haben und davon profitieren können.
Typische Anwendungen:
RF-45-Laminate finden typische Anwendungen in verschiedenen Branchen.mit einer Breite von mehr als 20 mm,Darüber hinaus eignen sich RF-45-Laminate für RFID-Tags (Radio Frequency Identification), die für die Verfolgung und Identifizierung in verschiedenen Sektoren verwendet werden.Diese Laminate können auch in Satellitenradioantennen verwendet werden, RFID-Antennen und GPS-Antennen, die eine zuverlässige und effiziente Signalübertragung und -empfang in diesen Systemen ermöglichen.
Insgesamt bieten Rogers RF-45 Laminate ein vielseitiges Spektrum an Möglichkeiten, einen breiten Servicebereich und finden typische Anwendungen im Satellitenradio, RFID-Tags, Satellitenradioantennen,RFID-Antennen, und GPS-Antennen.
Herstellungsprozess von Doppelschicht-PTH-PCB
Das Eintauchen von Gold und HASL-PCB erfolgt in folgenden Schritten: (1) Material scheren --> (2) Bohren --> (3). PTH --> (4). Trockene Folie (Schaltkreis) --> (5) Musterplattieren --> (6) Ätzen --> (7).Lötmaske --> (8). Seidenschirm --> (9). Oberflächenveredelung --> (10). Profilkontur --> (11). V-Rohre --> (12).
