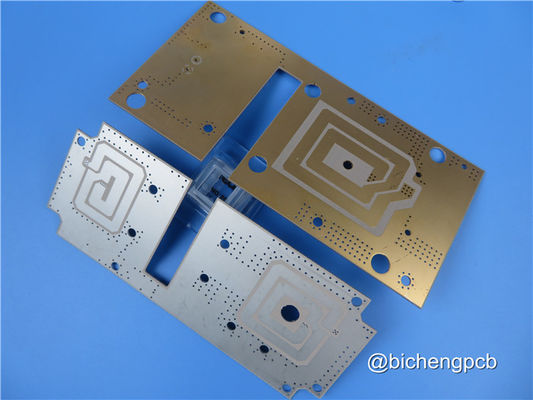

RF-45Verlustarme HF LeiterplatteStabil DKHochfrequenzHochleistungsplatine
(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Hallo allerseits,
Heute werden wir über eine Art von Taconic ORCER-Leiterplatte sprechen: RF-45 Hochfrequenz-Leiterplatte.
RF-45 ist ein mit Keramik gefülltes PTFE-Harzlaminat mit Glasfasergewebe als Verstärkung.Es handelt sich um eine Art verlustarme Laminat-Alternative zu FR-4, die Dielektrizitätskonstante (DK) ist über die Temperatur hinweg flach und die DF über die Frequenz stabil.
Die typischen Anwendungen sindGPS-Antennen,RFID-Antennen,SSatellitenfunkantennen.
Typischer Wert von RF-45
Eigentum | Testmethode | Einheit | Wert |
Material | / | / | RF-45 |
Dielektrizitätskonstante | IPC-TM-650 2.5.5.6 | / | 4.5 |
Verlustfaktor bei 10 GHz | IPC-TM-650 2.5.5.5.1 | / | 0,0037 |
Feuchtigkeitsaufnahme | IPC-TM-650 2.6.2.1 | % | ≤0,04 |
Biegefestigkeit (MD) | ASTM D790 | psi | 20700 |
Biegefestigkeit (CD) | ASTM D790 | psi | 19300 |
Schälfestigkeit (1 Unze VLP) | IPC-TM-650 2.4.8 (Thermische Belastung) | lbs/linearer Zoll | 10 |
Wärmeleitfähigkeit | ASTM F 433 | W/m/K | 0,33 |
Volumenwiderstand | IPC-TM-650 2.5.17.1 | Mohm/cm | 1,4 x 108 |
Oberflächenwiderstand | IPC-TM-650.2.5.17.1 | Mohm | 3,3 x 106 |
WAK (x) | IPC-TM-650-2.4.41 (>RT -125℃) | ppm/℃ | 9 |
CTE (y) | IPC-TM-650-2.4.41 (>RT -125℃) | ppm/℃ | 13 |
WAK (z) | IPC-TM-650-2.4.41 (>RT -125℃) | ppm/℃ | 96 |
Brennbarkeitsbewertung | UL94 | / | V-0 |
Unsere PCB-Fähigkeit (RF-45)
PCB-Material: | Mit Keramik gefülltes PTFE-Harz |
Bezeichnung: | RF-45 |
Dielektrizitätskonstante: | 4.5 |
Verlustfaktor | 0,0037 10 GHz |
Anzahl der Ebenen: | Doppelseitige Leiterplatte, mehrschichtige Leiterplatte, Hybrid-Leiterplatte |
Kupfergewicht: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
Leiterplattendicke: | 20 mil (0,508 mm), 25 mil (0,635 mm), 31 mil (0,787 mm), 62 mil (1,575 mm), 125 mil (3,175 mm) |
PCB-Größe: | ≤400 mm x 500 mm |
Lötmaske: | Grün, Schwarz, Blau, Gelb, Rot usw. |
Oberflächenfinish: | Blankes Kupfer, HASL, ENIG, Immersionssilber, Immersionszinn, OSP usw. |
Andere verfügbare Leiterplatten Material
FR-4 Tg>135, Hoher Tg>170 FR-4 (S1000-2M, TU-872 SLK, TU-768, IT-180A usw.)
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203 usw.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC usw.
Rogers TMM4, TMM10, Kappa 438 usw.
PTFE F4B (DK2.2, DK2.65, DK2.85, DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2 )
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, RF-60TC, RF-35A2, TRF -45 usw.
AD450, AD600, TC350 usw.
Nelco N4000, N9350, N9240
Metallkernplatine, 1W/MK-3W/MK-Material
Flexible Leiterplatte, Megtron 6 (M6) R-5775G
Unsere PCB-Dienstleistungen
PCB-Prototypen
Massenproduktion
Einseitige Leiterplatte
Doppelseitige Leiterplatte
Mehrschichtige Leiterplatte mit bis zu 32 Schichten
Schwere Kupferplatine
Hybrid-PCB
Impedanzgesteuerte Leiterplatte
Via-In-Pad-PCB
Ball Grid Array (BGA) PCB
Blind über PCB
Senklöcher, Halbloch, Presspassloch
Schnelle Lieferung (QTA).
Keine Mindestbestellmenge (MOQ)
Tür-zu-Tür-Versandservice
FÄHIGKEIT
2500-3000 Typen jeden Monat.
SERVICE BEREICH
Nordamerika, Ozeanien, Südostasien, Osteuropa, Afrika, Lateinamerika, West- und Südeuropa, Nordeuropa, Zentral- und Südasien, Naher Osten.
Wir können Ihnen Prototypen, Kleinserien und Massenproduktionsplatinen liefern.Bei Fragen stehen wir Ihnen gerne zur Verfügung.
Vielen Dank für Ihre Lektüre.
