| Grundmaterial: | Glasverstärkter Kohlenwasserstoff keramisch | Schichtzählung: | Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte |
|---|---|---|---|
| PWB-thicknes: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) | PWB-Größe: | ≤400 mm x 500 mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP ETC…. | ||
| Markieren: | Kohlenwasserstoff keramisches Rogers PWB-Brett,Glasverstärktes Rogers PWB-Brett,Flammhemmendes Rogers PWB-Brett |
||

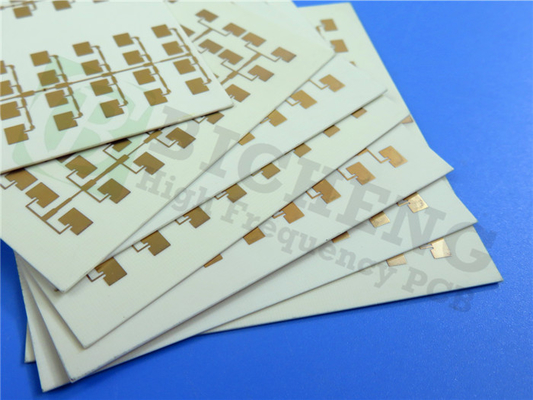

Rogers PWB errichtete auf Kappa 438 20mil 0.508mm DK 4,38 mit Immersions-Gold für Fördermaschinen-Grad WiFi
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Rogers Kappa 438 Laminate waren unter Verwendung eines keramischen Systems des glasverstärkten Kohlenwasserstoffs entworfen, das überlegene Hochfrequenzleistung und niedrige Kosten Stromkreisherstellung mit dem Ergebnis eines dämpfungsärmen Materials anbietet, das unter Verwendung des Standardepoxy-klebers/des Glases (FR-4) Prozesses fabriziert werden kann. Laminate des Kappas 438 auch haben die flammhemmende Bewertung V-0 ULs 94 und sind der bleifreie kompatible Lötmittelprozeß.
Kappa 438 lamelliert die Dielektrizitätskonstanten des Angebots (DK) hergestellt zu den industriekompatiblen Normen FR-4, die Anlagen von der Umwandlung von vorhandenen Entwürfen FR-4 erleichtern, in denen bessere elektrische Leistung erforderlich ist.
Eigenschaften
1. DK von 4,38 wird zu den industriekompatiblen Normen FR-4 hergestellt
2. Festeres DK und Dickentoleranz als FR-4
3. Hoher Tg von > 280°C TMA
Nutzen
1. Leichtigkeit PWB-Herstellung und -versammlung in Übereinstimmung mit FR-4
2. Entwurf DK ermöglicht Leichtigkeit der Umwandlung von den vorhandenen Entwürfen FR-4, die bessere elektrische Leistung benötigen
3. Konsequente Stromkreisleistung
4. Verbesserte Entwurfsflexibilität und überzogene Durchlochzuverlässigkeit
5. Automatisierte Versammlung kompatibel
Typische Anwendungen:
1. Fördermaschinen-Grad WiFi/genehmigte unterstützten Zugang (LAA)
2. Kleine Zelle und Antennen-Verbundsysteme (DAS)
3. Fahrzeug zum Fahrzeug/zum Fahrzeug zu den Infrastruktur-Kommunikationen (V2X)
4. Internet von Sachen (IoT)
Segmente: Smart Home und Radioapparat-Meter
Unsere PWB-Fähigkeit (Kappa 438)
| PWB-Material: | Glasverstärkter Kohlenwasserstoff keramisch |
| Bezeichnung: | Kappa 438 |
| Dielektrizitätskonstante: | 4,38 |
| Schichtzählung: | Doppelschicht, mehrschichtiges, hybrides PWB |
| Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm) |
| PWB-Stärke: | 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm) |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP ETC…. |
Leistungsblatt des Laminats des Kappa-438
| Eigentum | Typisches Wert-Kappa 438 | Richtung | Einheiten | Bedingung | Prüfmethode |
| Dielektrizitätskonstante, äh Entwurf | 4,38 | Z | - | 2,5 Gigahertz | Differenziale Phasen-Längen-Methode |
| Verlustfaktor bräunen sich, d | 0,005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Thermischer Koeffizient von Dielektrizitätskonstante e | -21 | - | ppm/°C | 10 Gigahertz (- 50 bis 150°C) | Geändertes IPC-TM-650 2.5.5.5 |
| Spezifischer Durchgangswiderstand | 2,9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstandskraft | 6,2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| Elektrische Stärke | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| Dehnfestigkeit | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| Biegefestigkeit | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Masshaltigkeit | -0.48-0.59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
| Ausdehnungskoeffizient | 13 | X | ppm/°C | -55 zu 288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| Wärmeleitfähigkeit | 0,64 | Z | Mit (m.K) | 80°C | ASTM D5470 |
| Zeit zur Abblätterung (T288) | >60 | - | Minuten | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | >280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| TD | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| Feuchtigkeitsaufnahme | 0,07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| Elastizitätsmodul | 2264 2098 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| Flex Modulus | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| Bogen | 0,03 | - | % | - | IPC-TM-650 2.4.22C |
| Torsion | 0,08 | - | % | - | IPC-TM-650 2.4.22C |
| Kupferne Schälfestigkeit nach Wärmebelastung | 5,8 | - | lbs/in | Folie 1 Unze (µm 35) | IPC-TM-650 2.4.8 |
| Entflammbarkeit | V-0 | - | - | - | UL 94 |
| Dichte | 1,99 | - | g/cm3 | - | ASTM D792 |
| Bleifreier Prozess kompatibel | Ja | - | - | - |
