Hochfrequenz Rogers Rf-PWB-Brett 30mil TMM10 für Koppler
  • Name

Hochfrequenz Rogers Rf-PWB-Brett 30mil TMM10 für Koppler

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-150.V1.0
Grundmaterial:
Keramisch, Kohlenwasserstoff, Thermoset Polymer-Zusammensetzungen
Schichtzählung:
Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte
PWB-Größe:
≤400 mm x 500 mm
PWB-Stärke:
15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm),
Lötmittelmaske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, OSP ETC….
Hervorheben:

Rogers Radio Frequency Rf-PWB-Brett

,

PWB-Brett Rf-30mil

,

Koppler Rogers PWB-Brett

Produktbeschreibung

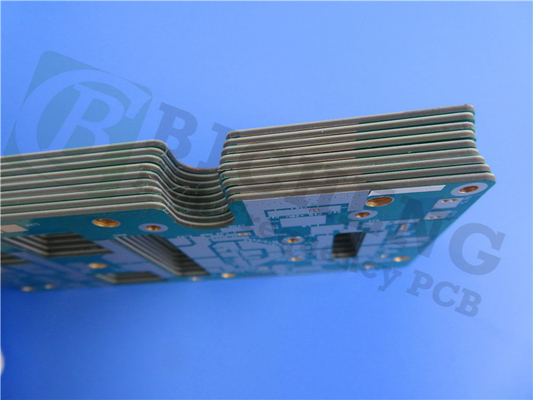

Rogers Radio Frequency (Rf) PCBs errichtet auf 30mil 0.762mm TMM10 mit Immersions-Gold für Filter und Koppler.



Rogers sind thermoset Mikrowellenmaterialien TMM10 keramisch, Kohlenwasserstoff, die thermoset Polymerzusammensetzungen, die für hohe Überziehen-durchlochzuverlässigkeitsstripline und -mikrobandleiteranwendungen bestimmt sind.



Die elektrischen und mechanischen Eigenschaften von Laminaten TMM10 kombinieren viele des Nutzens der keramischen und traditionellen PTFE-Mikrowellen-Stromkreislaminate, ohne die fachkundigen Produktionstechniken zu erfordern, die für diese Materialien allgemein sind.



Laminate TMM10 haben einen außergewöhnlich niedrigen thermischen Koeffizienten der Dielektrizitätskonstante, gewöhnlich weniger als 30 ppm/°C. Die isotropen Ausdehnungskoeffizienten des Materials, sehr nah zusammengebracht, um die Produktion der hohen Zuverlässigkeit zu verkupfern, zuzulassen überzogen durch Löcher und niedrige Ätzungsschrumpfungswerte. Außerdem ist die Wärmeleitfähigkeit von Laminaten TMM10 ungefähr zweimal die von traditionellen PTFE-/ceramiclaminaten und erleichtert Hitzeabbau.



Laminate TMM10 basieren auf thermoset Harzen und erweichen nicht, wenn sie erhitzt werden. Infolgedessen führt Drahtanschluss von Teil zu Leiterzüge kann ohne die Interessen der Auflage anhebend oder Substratdeformation durchgeführt werden.



Einige typische Anwendungen:

1. Antennen der globalen Positionsbestimmungssysteme

2. Endverstärker und Kombinatoren

3. Rf- und Mikrowellenschaltkreis

4. Verbindung- über Satellitsysteme



Unsere Fähigkeiten (TMM10)

PWB-Fähigkeit (TMM10)
PWB-Material: Keramisch, Kohlenwasserstoff, Thermoset Polymer-Zusammensetzungen
Bezeichnung: TMM10
Dielektrizitätskonstante: 9,20 ±0.23
Schichtzählung: Doppelschicht, mehrschichtiges, hybrides PWB
Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke: 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.27mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.54mm), 125mil (3.175mm), 150mil (3.81mm), 200mil (5.08mm), 250mil (6.35mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.70mm)
PWB-Größe: ≤400mm X 500mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende: Bloßes Kupfer, HASL, ENIG, OSP ETC….



Leistungsblatt von TMM10

Typischer Wert TMM10
Eigentum   TMM10 Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 9.20±0.23 Z   10 Gigahertz IPC-TM-650 2.5.5.5
Dielektrizitätskonstante, εDesign 9,8 - - 8GHz zu 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor (Prozess) 0,0022 Z - 10 Gigahertz IPC-TM-650 2.5.5.5
Thermischer Koeffizient der Dielektrizitätskonstante -38 - ppm/°K -55℃-125℃ IPC-TM-650 2.5.5.5
Isolationswiderstand >2000 - Gohm C/96/60/95 ASTM D257
Spezifischer Durchgangswiderstand 2 x 108 - Mohm.cm - ASTM D257
Oberflächenwiderstandskraft 4 x 107 - Mohm - ASTM D257
Elektrische Stärke (Durchschlagsfestigkeit) 285 Z V/mil - IPC-TM-650 Methode 2.5.6.2
Thermische Eigenschaften
Decompositioin-Temperatur (TD) 425 425 ℃TGA - ASTM D3850
Ausdehnungskoeffizient - x 21 X ppm/K ℃ 0 bis 140 ASTM E 831 IPC-TM-650, 2.4.41
Ausdehnungskoeffizient - Y 21 Y ppm/K ℃ 0 bis 140 ASTM E 831 IPC-TM-650, 2.4.41
Ausdehnungskoeffizient - Z 20 Z ppm/K ℃ 0 bis 140 ASTM E 831 IPC-TM-650, 2.4.41
Wärmeleitfähigkeit 0,76 Z W/m/K ℃ 80 ASTM C518
Mechanische Eigenschaften
Kupferne Schälfestigkeit nach Wärmebelastung 5,0 (0,9) X, Y lb/inch (N/mm) nach Lötmittelfloss 1 Unze. EDC IPC-TM-650 Methode 2.4.8
Biegefestigkeit (MD/CMD) 13,62 X, Y kpsi ASTM D790
Flexural Modul (MD/CMD) 1,79 X, Y Mpsi ASTM D790
Physikalische Eigenschaften
Feuchtigkeitsaufnahme (2X2) 1.27mm (0,050") 0,09 - % D/24/23 ASTM D570
3.18mm (0,125") 0,2
Dichte 2,77 - - ASTM D792
Spezifische Wärmekapazität 0,74 - J/g/K Berechnet
Bleifreier Prozess kompatibel JA - - - -



Hochfrequenz Rogers Rf-PWB-Brett 30mil TMM10 für Koppler 0



Tags:

RO4003C LoPro Rogers PCB Board,

8mil Rogers PCB Board,

0.5oz Rogers PCB Board
