Leiterplatte 20.7mil RO4350B LoPro für rauscharmen Verstärker

MOQ:	1pcs
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-135.V1.0

Grundmaterial:

Kohlenwasserstoff-keramische Laminate

Schichtzählung:

Doppelschichtige, mehrschichtige, Hybrid-Leiterplatte

PWB-Größe:

≤400 mm x 500 mm

PWB-Stärke:

10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil

Lötmittelmaske:

Grünes, schwarzes, blaues, gelbes, rotes etc.

Kupfernes Gewicht:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Oberflächenende:

Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn ETC….

Hervorheben:

Leiterplatte RO4350B LoPro

Leiterplatte 20.7mil

400mmX500mm Leiterplatte

Produktbeschreibung

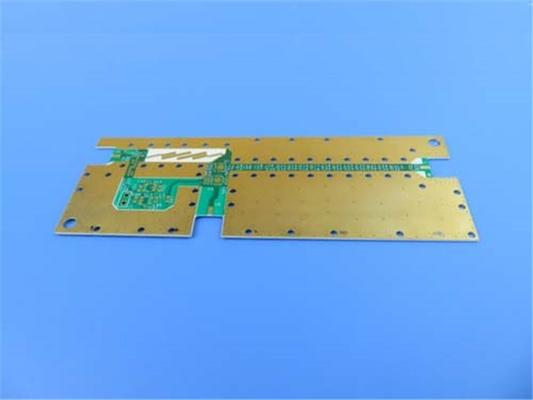

Doppelschicht Rogers PWB errichtete auf 20,7 behandelter FolieMilRO4350B LoPro Rückseite mit Ni/Au für rauscharmen Verstärker

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Laminate RO4350B LoPro eines eigenen Rogers Technologie einsetzen, die Rückseite behandelte Folie zu Standard-RO4350B-Nichtleiter verpfänden lässt. Dieses ergibt ein Laminat mit niedrigem Leiterverlust für verbesserte Einfügungsdämpfungs- und Signalintegrität beim Beibehalten aller weiteren wünschenswerten Attribute des Standard-lamellenförmig angeordneten Systems RO4350B.

Eigenschaften und Nutzen:

RO4350B-Materialien sind verstärkter Kohlenwasserstoff/keramische Laminate mit sehr flacher Rückseite behandelten Folie.

1. Niedrigere Einfügungsdämpfung

2. Niedriges PIM

3. Erhöhte Signalintegrität

4. Hohe Stromkreisdichte

Niedriger Z-Achsenausdehnungskoeffizient

1. Mehrschichtige Brettfähigkeit

2. Entwurfsflexibilität

Bleifreier Prozess kompatibel

1. Verarbeitung der hohen Temperatur

2. Berücksichtigt Klimainteressen

CAF beständig

Unsere PWB-Fähigkeit (RO4350B LoPro)

PWB-Material:	Kohlenwasserstoff-keramische Laminate
Bezeichnung:	RO4350B LoPro
Dielektrizitätskonstante:	3.48±0.05
Schichtzählung:	Doppelschicht, mehrschichtiges, hybrides PWB
Kupfernes Gewicht:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke:	10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm)
PWB-Größe:	≤400mm X 500mm
Lötmittelmaske:	Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende:	Bloßes Kupfer, HASL, ENIG, OSP, Immersionszinn ETC….

Einige typische Anwendungen:

1. Digital-Anwendungen wie Server, Router und hintere Hochgeschwindigkeitsflächen

2. Zelluläre Basisstationsantennen und Endverstärker

3. LNB für direkte Sendungssatelliten

4. Rf-Umbau-Nr.

Typische Eigenschaften von RO4350B LoPro

Eigentum	Typischer Wert	Richtung	Einheiten	Bedingung	Prüfmethode
Dielektrizitätskonstante, Prozess-	3,48 ± 0,05	z	--	10 GHz/23°C	IPC-TM-650 2.5.5.5 festgeklemmtes Stripline
Dielektrizitätskonstante, Entwurf 	3,55	z	--	8 bis 40 Gigahertz	Differenziale Phasen-Längen-Methode
Verlustfaktor bräunen sich, 	0,0037 0,0031	z	--	10 GHz/23°C 2,5 GHz/23°C	IPC-TM-650 2.5.5.5
Thermisches Coeffifi cient von  r	50	z	ppm/°C	-50°C zu 150°C	IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand	1,2 x 1010		MΩ•cm	COND A	IPC-TM-650 2.5.17.1
Oberflächenwiderstandskraft	5,7 x 109		MΩ	COND A	IPC-TM-650 2.5.17.1
Elektrische Stärke	31.2(780)	z	KV/mm (V/mil)	0.51mm (0.020")	IPC-TM-650 2.5.6.2
Dehnbarer Modul	11473(1664)	Y	MPa (kpsi)	Funktelegrafie	ASTM D638
Dehnfestigkeit	175 (25,4)	Y	MPa (kpsi)	Funktelegrafie	ASTM D638
Biegefestigkeit	255(37)		MPa (kpsi)		IPC-TM-650 2.4.4
Masshaltigkeit	<0>	X, Y	mm/m (Mil/Zoll)	nach Ätzung +E2/150°C	IPC-TM-650 2.4.39A
Coeffifi cient von der thermischen Expansion	14	x	ppm/°C	-55 zu 288°C	IPC-TM-650 2.1.41
	16	y
	35	z
Tg	>280		°C TMA		IPC-TM-650 2.4.24.3
TD	390		°C TGA		ASTM D3850
Wärmeleitfähigkeit	0,62		W/m/°K	80°C	ASTM C518
Feuchtigkeitsaufnahme	0,06		%	48 Stunden der Immersion 0,060" Beispieltemperatur 50°C	ASTM D570
Dichte	1,86		gm/cm3	23°C	ASTM D792
Kupferne Schälfestigkeit	0,88 (5,0)		N/mm (pli)	nach Lötmittelfloss 1 Unze. Tc-Folie	IPC-TM-650 2.4.8
Entflammbarkeit	V-0				UL 94
Bleifreier Prozess kompatibel	Ja
