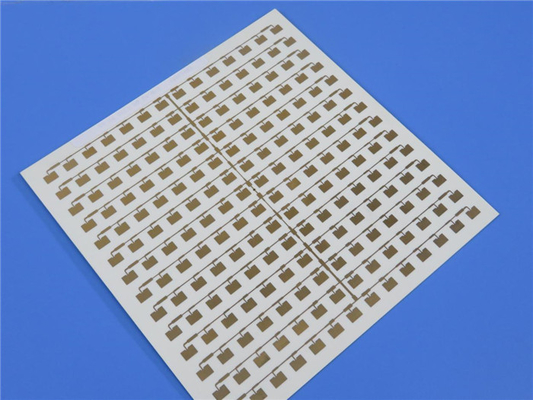

Doppeltes Rogers 3203 versah keramisches Brett PWB-20mil für Mikrobandleiter-Flecken-Antennen mit Seiten
  • Name
  • Name

Doppeltes Rogers 3203 versah keramisches Brett PWB-20mil für Mikrobandleiter-Flecken-Antennen mit Seiten

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-122.V1.0
Niedriges anterial:
Keramisch-gefüllte Laminate verstärkten mit gesponnenem Fiberglas
Schichtzählung:
Doppelschicht, mehrschichtiges, hybrides PWB
PWB-Stärke:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PWB-Größe:
≤400mm X 500mm
Lötmittelmaske:
Grünes, schwarzes, blaues, gelbes, rotes etc.
Kupfernes Gewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende:
Bloßes Kupfer, HASL, ENIG, OSP ETC….
Hervorheben:

keramisches Brett PWB-20mil

,

Doppeltes mit Seiten versehenes Rogers PWB-Brett

,

Mikrobandleiter-Flecken-Antenne PWB-Brett

Produktbeschreibung



Doppeltes Rogers RO3203 versah Hochfrequenz-PWB 20mil für Mikrobandleiter-Flecken-Antennen mit Seiten

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Sind Hochfrequenzmaterialien des stromkreis-RO3203 von Rogers Corporation die keramisch-gefüllten Laminate, die mit gesponnenem Fiberglas verstärkt werden. Dieses Material wird ausgeführt, um außergewöhnliche elektrische Leistung und mechanische Stabilität zu konkurrenzfähigen Preisen anzubieten. Die Dielektrizitätskonstante von Hochfrequenzmaterialien des stromkreis-RO3203 ist 3,02. Dieses, zusammen mit einem Verlustfaktor von 0,0016, erweitert den nützlichen Frequenzbereich über 40 Gigahertz hinaus.



Laminate RO3203 kombinieren die Oberflächenglattheit eines nichtgewebten PTFE-Laminats, für feinere Linie Radierungstoleranzen, mit der Starrheit eines Laminats des Spinnenglases PTFE. Diese Materialien können in die Leiterplatteanwendung fabriziert werden

Standard-Verfahrenstechniken der PTFE-Leiterplatte. Verfügbare Umhüllungswahlen sind 0,5, 1, oder 2 Unze. /ft2 (17, 35, 70 Mikrometer stark) electrodeposited kupferne Folie. Diese Laminate werden unter einem zugelassenen Qualitätssicherungssystem ISO 9002 hergestellt.



Doppeltes Rogers 3203 versah keramisches Brett PWB-20mil für Mikrobandleiter-Flecken-Antennen mit Seiten 0



Eigenschaften:

1. Niedriger dielektrischer Verlust für Hochfrequenzleistung kann in den Anwendungen verwendet werden, die 20 Gigahertz übersteigen.

2. Der niedrige auf gleicher Ebene Expansionskoeffizient (angepasst an Kupfer) ist für Gebrauch mit Mischbauarten des Epoxidmehrschichtigen Glasbrettes passend

3. Wirtschaftlich Preis festgesetzt für Volumenherstellung.

4. Oberflächenglattheit lässt feinere Linie Radierungstoleranzen zu



Typische Anwendungen:

1. Automobilkollisionsvermeidungs-Systeme

2. Selbstbewegende globale in Position bringende Satellitenantennen

3. Basisstations-Infrastruktur

4. LMDS und drahtloses Breitband

5. Fernmeter-Leser



PWB-Fähigkeit (RO3203)

PWB-Material: Keramisch-gefüllte Laminate verstärkten mit gesponnenem Fiberglas
Bezeichnung: RO3203
Dielektrizitätskonstante: 3.02±0.04
Schichtzählung: Doppelschicht, mehrschichtiges, hybrides PWB
Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
PWB-Größe: ≤400mm X 500mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende: Bloßes Kupfer, HASL, ENIG, OSP ETC….



Leistungsblatt von RO3203

Typischer Wert RO3203
Eigentum RO3203 Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 3.02±0.04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Verlustfaktor, tanδ 0,0016 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Wärmeleitfähigkeit 0,47 (3,2)   W/mK Floss 100℃ ASTM C518
Spezifischer Durchgangswiderstand 107   MΩ.cm ASTM D257
Oberflächenwiderstandskraft 107   MΩ ASTM D257
Masshaltigkeit 0,08 X, Y mm/m +E2/150 nach Ätzung IPC-TM-650 2.4.3.9
Dehnbarer Modul   X-Y kpsi Funktelegrafie ASTM D638
Flexural Modul 400 300 X-Y kpsi ASTM D790
Dehnfestigkeit 12,5 13 X-Y kpsi Funktelegrafie ASTM D638
Biegefestigkeit 9 8 X-Y kpsi ASTM D790
Moisure-Absorption <0>   % D24/23 IPC-TM-650 2.6.2.1
Ausdehnungskoeffizient 58 13 Z X, Y ppm/℃ -50 ℃to 288℃ ASTM D3386
TD 500   ℃ TGA ASTM D3850
Dichte 2,1   gm/cm3 23℃ ASTM D792
Kupferne Schale Stength 10 (1,74)   lbs/in (N/mm) Nach Lötmittel IPC-TM-650 2.4.8
Entflammbarkeit V-0       UL 94
Bleifreier Prozess kompatibel Ja



Doppeltes Rogers 3203 versah keramisches Brett PWB-20mil für Mikrobandleiter-Flecken-Antennen mit Seiten 1
