Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name

Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-953.V1.0
Grundmaterial:
Edelstahlunterlegscheibe
Schablonen-Größe:
520 x 420 Millimeter =1 PCS
Folien-Stärke:
0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Auftritt:
Gravieren und Elektropolierend
Hervorheben:

4um Schablone PWBs SMT

,

Schablone hohe Genauigkeit PWBs SMT

,

Laser schnitt SMT-Schablone

Produktbeschreibung

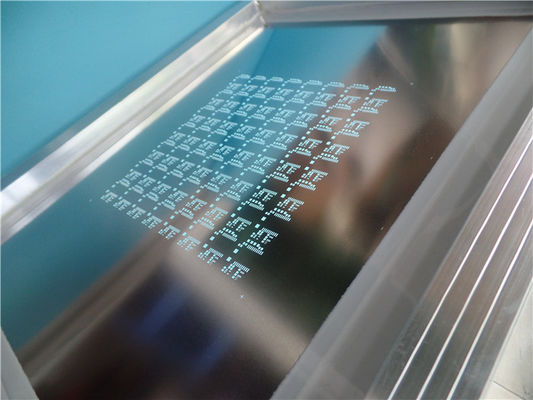

Leiterplatte SMT-Schablonen-Laser schnitt Edelstahl-Unterlegscheibe für CSP-Paket
1,1 allgemeine Beschreibung
Dieses ist eine Art SMT-Schablone (Laser-Schnitt 100%) errichtet auf 0.12mm Edelstahlfolie mit Aluminiummaß Millimeters x 520 Millimeter x 20mm des spants 420. Es hat pro IPC 7525A unter Verwendung gelieferter Gerber-Daten, der Gummiwalzenbereich fabriziert, der in der Mitte findet. Fiducal-Kennzeichen sind durch für die SMT-Maschine zu entsprechen die Löcher. Sie hat mit KK-Karton (harte Karte) verpackt und normalerweise 2 Schablonen werden für Versand verpackt.
1,2 Eigenschaften und Nutzen
Die Datei wird direkt benutzt, um die Fehlerrate zu produzieren und zu verringern;
Die Genauigkeit der öffnenden Position von SMT-Schablone ist sehr hoch: der ganze Prozessfehler ist ≤ ±4 μ m;
Die Eröffnung SMT-Schablone hat geometrische Zahl, die zum Drucken und zur Formung der Zinnpaste günstig ist;
Schneller Umkehrprototyp;
Haus-Hausversandservice;
Lieferung rechtzeitig: >98%
Kundenbeanstandungsrate: <1>
Müheloser, eins-zu-eins Kundendienst;
Mehr als 15 Jahre Erfahrung;
Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT 0Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT 1Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT 2
1,3 Anwendungen
SMD-Paket wie PLCC, QFP, 0402,0201, BGA, Flip Chip.
1,4 Parameter- und Leistungsblatt
Maß: 520 x 420 Millimeter =1 PCS
Struktur Schablonenfolien mit Aluminiumrahmen
Grundmaterial Edelstahlunterlegscheibe
Folien-Stärke 0.05mm, 0.06mm, 0.08mm, 0.1mm, 0.12mm, 0.15mm, 0.18mm, 0.2mm
Öffnung konfiguriert Laser-Schnitt
Auftritt Gravieren und Elektropolierend
Fiducial Kennzeichen Durch Loch
Versorgungsbereich: Weltweit
Quantität offene Auflagen: 1620
Vorteile: a) Maß der hohen Präzision; B), in guter Verfassung auf dem Fenster; c), ist Lochwand glatter.
Anwendung: CSP, BGA, 0.5mm QFP etc. Paket
Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT 3Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT 4Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT 5
1,5 entwerfen Öffnungs-Löcher für SMT-Schablone
Teilart Neigung Lötende Breite Lötende Länge Öffnende Breite Öffnende Länge Shim Thickness
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402 0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201 0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm 0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm 0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm 0.28mm 0.28mm 0.07-0.12mm
Flip Chip 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Flip Chip 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm

Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT 6Hohe Genauigkeit 4um Schablonen-Laser-Schnitt-Edelstahl-Unterlegscheibe 100% PWBs SMT 7
