Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Dielektrisches Material 3W/MK | Schichtzählung: | Simplex |
|---|---|---|---|
| PWB-Stärke: | 1.6mm ±0.16 | PWB-Größe: | 36 x 36 Millimeter (Durchmesser 36mm) |
| Lötmittelmaske: | weiß | Silkscreen: | Schwarz |
| Kupfernes Gewicht: | 2oz | Oberflächenende: | Immersionsgold |
| Hervorheben: | Immersions-Goldmetallkern PWB,Kern PWB des Metall3w/mk |
||

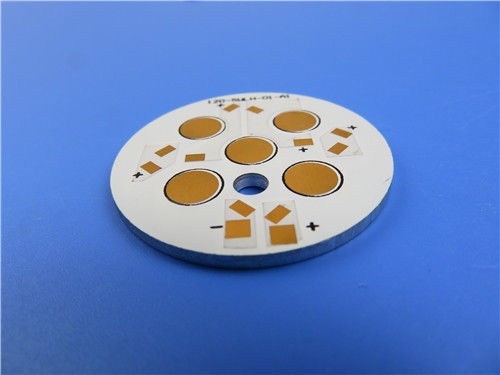

PWB Kern hohes Wärmeleitfähigkeits-Aluminium PWBs 3W/M Metallmit Immersions-Gold
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Aluminium-PWB für die Anwendung der elektronischen Ausrüstung der Kommunikation. Es ist ein einlagiges MCPCB-Brett bei 1,6 Millimeter dick mit Wärmeleitfähigkeit von 3 W/MK. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Bretter separat verpackt.
Parameter- und Leistungsblatt
| PWB-GRÖSSE | 36 x 36 Millimeter (Durchmesser 36mm) |
| BRETT-ART | IMS-PWB |
| Zahl von Schichten | Einseitiges PWB |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- 70um (2oz) |
| 3W/MK dielektrisches Material 75um | |
| Aluminium-6061 1.5mm | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | 18mil/15mil |
| Minimale/maximale Löcher: | 4.0mm |
| Zahl von verschiedenen Löchern: | 1 |
| Zahl von Bohrlöchern: | 1 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung | nein |
| BRETT-MATERIAL | |
| Aluminiumkern: | 3W / Dielektrisches Material 75um M |
| Thermischer Widerstand (°C/W) | ≤0.45 |
| Durchbruchsspannung (VDC) | 4000 |
| Abschließende Folie extern: | 2oz |
| Abschließende Folie intern: | 0oz |
| Abschließende Höhe von PWB: | 1.6mm ±0.16 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersin-Gold |
| Löten Sie Maske, auf zuzutreffen: | SPITZEN, Minimum 12micron |
| Lötmittel-Masken-Farbe: | Weiß |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | SPITZE |
| Farbe der Teillegende | Schwarz |
| Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER | Nicht überzogen während des Lochs (NPTH) |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Eigenschaften und Nutzen
Optimierungskombination des Machtstromkreises und des Steuerstromkreises,
Diffusion der effektiven Hitze im Entwurf des Stromkreises,
Verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
Geeignete Produktrate der ersten Produktion: >95%
UL erkannte und Richtungweisend-konformes RoHS
Die Erfahrung mehr als 18 Jahre
Spitzentechnologie
Anwendungen
Automobillampe
Heizkörper
Elektromechanisch
Input/Output Verstärker
Warum wählen Sie uns?
1) Fokus auf Ihren Kernkompetenzen: Wir haben tief gewusst, dass er vom heftigen Wettbewerb für unsere Kunden im Markt voll ist. Sie können dich auf solche wichtige Kompetenzen wie die Forschung und Entwicklung, Verkäufe und Marketing konzentrieren, die auf unserer Berufsleistung und erfahrenen Dienstleistungen, die, basieren Ihre Erwartung übersteigend.
2) Innovative Technologie: sie ist rational, damit ein kleiner und Kunde nach der spätesten Ausrüstung und der Herstellungssachkenntnis für sein PCBs verlangt. Durch die Partnerschaften mit Bicheng PWB, erhalten Sie Zutritt, um Ihre Erwartung mit unseren 3 Fabrikbasis mit über 26.000 Quadratmetern zu erreichen.
3) Sparen Sie die Herstellungskosten: Produktionskosten sind einer der springenden Punkte von Produktwettbewerbsfähigkeit unserer Kunden. Bicheng PWB haben sich bemüht, seine Herstellungskosten von der Ausrüstung einzuführen, vom Arbeitskrafttraining und von Technologieverbesserung zu verringern, zum ihrer Rentabilität zu erhöhen. Kunden werden mit unseren Kosteneinsparungen aber ohne Qualitätsverlust zufriedengestellt.
4) Vermeiden Sie Mühe: Es ist eine umgekippte Angelegenheit wenn drangsalierende Qualitätsproblem das Sie. Bicheng-konstruktive Gestaltung verhindert Problem am Auftreten in der Vorproduktion. Sie erhalten nicht Kopfschmerzen mit Bicheng-Prototypen, kleinen Aufträgen und Massenproduktion. Unsere Rate der Kundenbeanstandung ist kleiner als 1% und wird gelöstes zufriedenstellendes sein.
5) Sparen Sie Zeit: Markt erfordert die Produkte, die schnell aktualisieren. Bicheng PWB arbeitet immer schnell und flexibel, um die Zeit der Produktion vom Prototyp zur Standardproduktion, zum schnellen Rücklauf oder zu fristgerechten Lieferungen zu sparen.
6) Ein ausgezeichnetes Team: Bicheng ist vertrauenswürdiger Partner mit Leidenschaft, Disziplin, Verantwortung und Ehrlichkeit. Wir haben ein Team von erfahrenen Verkaufspersonen und von erfahrenen Kundendiensten. Ändern Sie nicht Ihren Lieferanten. Wenn Änderung muss, Bicheng ist das rechte für Sie ist.
