| Grundmaterial: | Dielektrisches Material 2W/MK | Schichtzählung: | Simplex |
|---|---|---|---|
| PWB-Stärke: | 1.6mm ±0.16 | PWB-Größe: | 26 x 26 Millimeter (Durchmesser 26mm) |
| Lötmittelmaske: | weiß | Silkscreen: | Schwarz |
| Kupfernes Gewicht: | 2oz | Oberflächenende: | Lötendes Planieren der Heißluft (HASL), bleifrei |
| Hervorheben: | 1.6mm LED Aluminiumplatte PWB-Brett,PWB-Brett platte 2oz LED Aluminium,Aluminium2oz leiterplatte |
||

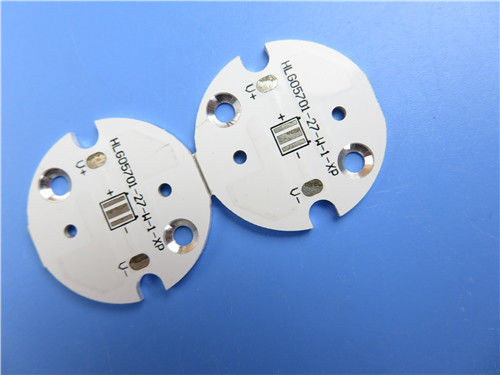

PWB einseitiges Aluminium-Aluminium PWBs 1W/M mit HASL für helles Umwandlungs-System
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Aluminium-PWB für die Anwendung von Led Beleuchtung. Es ist ein einlagiges MCPCB-Brett bei 1,6 Millimeter dick mit Wärmeleitfähigkeit von 2 W/MK. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. 30 Gremien werden separat verpackt.
Parameter- und Leistungsblatt
| PWB-GRÖSSE | 26 x 26 Millimeter (Durchmesser 26mm) |
| BRETT-ART | IMS-PWB |
| Zahl von Schichten | Einseitiges PWB |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- 70um (2oz) |
| 2W/MK dielektrisches Material 75um | |
| Aluminium-6061 1.5mm | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | 18mil/25mil |
| Minimale/maximale Löcher: | 2.0mm/4.0mm |
| Zahl von verschiedenen Löchern: | 2 |
| Zahl von Bohrlöchern: | 4 |
| Zahl von Ausfräsungen: | 2 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung | nein |
| BRETT-MATERIAL | |
| Aluminiumkern: | 2W / Dielektrisches Material 75um M |
| Thermischer Widerstand (°C/W) | ≤0.45 |
| Durchbruchsspannung (VDC) | 4000 |
| Abschließende Folie extern: | 2oz |
| Abschließende Folie intern: | 0oz |
| Abschließende Höhe von PWB: | 1.6mm ±0.16 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Lötendes Planieren der Heißluft (HASL), bleifrei, Sn>=2.54µm |
| Löten Sie Maske, auf zuzutreffen: | SPITZEN, Minimum 12micron |
| Lötmittel-Masken-Farbe: | Weiß |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | SPITZE |
| Farbe der Teillegende | Schwarz |
| Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER | Nicht überzogen während des Lochs (NPTH) |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Eigenschaften und Nutzen
Ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,
Verringern Sie die Betriebstemperatur der Ausrüstung,
Dehnen Sie die Nutzungsdauer des Produktes aus,
DDU-Haus-Hausversand mit wettbewerbsfähigen Versandkosten,
Variierter Versandart
Einschaltzeit-Service
Anwendungen
Straßenlaterne
Elektronischer Regler
Helles Umwandlungssystem
alanced Verstärker
