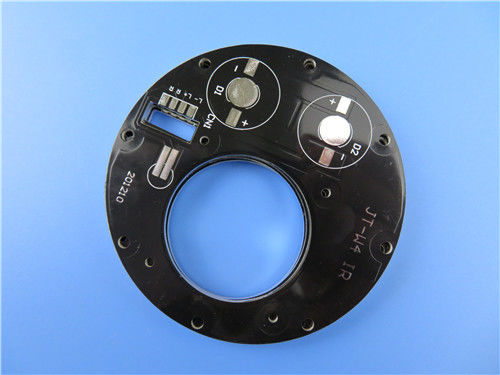

Metallkern PWB des Energie-Modul-1oz mit schwarzer Lötmittel-Maske

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-771.V1.0

Grundmaterial:

Dielektrisches Material 1W/MK

Schichtzählung:

Simplex

PWB-Stärke:

1.6mm ±0.16

PWB-Größe:

96 x 96mm=1PCS

Lötmittelmaske:

Schwarz

Silkscreen:

Kupfernes Gewicht:

Oberflächenende:

Lötendes Planieren der Heißluft (HASL), bleifrei

Hervorheben:

Energie-Modul-Metallkern PWB

Kern PWB des Metall1oz

Modul PWB der Energie-1oz

Produktbeschreibung

Aluminium-PWB-IMS-Leiterplatte RoHS für Energie-Modul

(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Allgemeine Beschreibung

Dieses ist eine Art Aluminium-PWB für die Anwendung des Energiemoduls. Es ist ein einlagiges MCPCB-Brett bei 1,6 Millimeter dick mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. 30 Bretter werden separat verpackt.

Parameter- und Leistungsblatt

PWB-GRÖSSE	96 x 96mm=1PCS
BRETT-ART	IMS-PWB
Zahl von Schichten	Einseitiges PWB
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	NEIN
SCHICHT STACKUP	Kupfer ------- 70um (2oz)
	1W/MK dielektrisches Material 75um
	Aluminium-6061 1.5mm
TECHNOLOGIE
Minimale Spur und Raum:	12mil/20mil
Minimale/maximale Löcher:	3mm/5.0mm
Zahl von verschiedenen Löchern:	12
Zahl von Bohrlöchern:	3
Zahl von Ausfräsungen:	2
Zahl von internen Ausschnitten:	0
Widerstand-Steuerung	nein
BRETT-MATERIAL
Aluminiumkern:	1W / Dielektrisches Material 75um M
Thermischer Widerstand (°C/W)	≤0.45
Durchbruchsspannung (VDC)	4000
Abschließende Folie extern:	1oz
Abschließende Folie intern:	0oz
Abschließende Höhe von PWB:	1.6mm ±0.16
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Lötendes Planieren der Heißluft (HASL), bleifrei, Sn>=2.54µm
Löten Sie Maske, auf zuzutreffen:	SPITZEN, Minimum 12micron
Lötmittel-Masken-Farbe:	Schwarzes, KSM-S6189BK31
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	SPITZE
Farbe der Teillegende	Weiß, IJR-4000 MW300
Hersteller Name oder Logo:	Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER	Nicht überzogen während des Lochs (NPTH)
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059"
Brettüberzug:	0,0029"
Bohrgerättoleranz:	0,002"
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.

Eigenschaften und Nutzen

Optimierungskombination des Machtstromkreises und des Steuerstromkreises,

Ersetzen Sie das zerbrechliche keramische Substrat und erhalten Sie eine bessere mechanische Haltbarkeit,

Diffusion der effektiven Hitze im Entwurf des Stromkreises,

Verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,

Strenge WIP-Inspektion und Überwachung sowie Arbeitsanweisung,

UL erkannte und Richtungweisend-konformes RoHS

Anwendungen

Diskettefahrer

Elektronische Ausrüstung der Kommunikation

Stromversorgungsausrüstung
