Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | Dielektrisches Material 1W/MK | Schichtzählung: | Simplex |
|---|---|---|---|
| PWB-Stärke: | 1.8mm ±0.12 | PWB-Größe: | 100 x 25mm=1PCS |
| Lötmittelmaske: | weiß | Silkscreen: | Schwarz |
| Kupfernes Gewicht: | 1oz | Oberflächenende: | Immersionsgold |
| Markieren: | UL-Aluminium-PWB-Brett,1.8mm Aluminium-PWB-Brett |
||

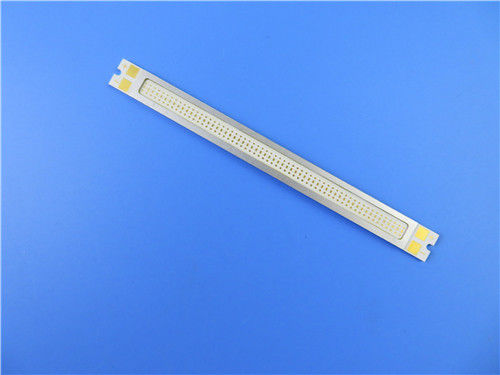

Zusammengesetztes Aluminium-PWB-Brett für Schalter-Regler
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art Aluminium-PWB für die Anwendung des Schalterreglers. Es ist ein einlagiges MCPCB-Brett bei 1,6 Millimeter-Basis mit 1 Wärmeleitfähigkeit W/MK. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. 30 Bretter werden separat verpackt.
Parameter- und Leistungsblatt
| PWB-GRÖSSE | 100 x 25mm=1PCS |
| BRETT-ART | IMS-PWB |
| Zahl von Schichten | Einseitiges PWB |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- 35um (1oz) |
| 1W/MK dielektrisches Material 75um | |
| Aluminium-1060 1.6mm | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | 10mil/18mil |
| Minimale/maximale Löcher: | 0 |
| Zahl von verschiedenen Löchern: | 0 |
| Zahl von Bohrlöchern: | 0 |
| Zahl von Ausfräsungen: | 2 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung | nein |
| BRETT-MATERIAL | |
| Aluminiumkern: | 1W / Dielektrisches Material 75um M |
| Thermischer Widerstand (°C/W) | ≤0.45 |
| Durchbruchsspannung (VDC) | 4000 |
| Abschließende Folie extern: | 1oz |
| Abschließende Folie intern: | 0oz |
| Abschließende Höhe von PWB: | 1.8mm ±0.12 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersionsgold 0.025µm vorbei 3µm Nickel |
| Löten Sie Maske, auf zuzutreffen: | SPITZEN, Minimum 12micron |
| Lötmittel-Masken-Farbe: | Weiß, Taiyo PSR400 WT02 |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | SPITZE |
| Farbe der Teillegende | Schwarz |
| Hersteller Name oder Logo: | Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH |
| ÜBER | Nicht überzogen während des Lochs (NPTH) |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Eigenschaften und Nutzen
Diffusion der effektiven Hitze im Entwurf des Stromkreises,
Verringern Sie die Betriebstemperatur der Ausrüstung,
Verbessern Sie die Energiedichte und die Zuverlässigkeit des Gerätes,
Produkte und Herstellung werden durch autorisierte Organisationen bestätigt.
UL passte sich an
Anwendungen
Deckenleuchte Aluminium-PWB
Stromversorgungsgerät
Ein elektrischer Stromkreis des Filters
HF-Verstärker
Warum wählen Sie uns?
1) Fokus auf Ihren Kernkompetenzen: Wir haben tief gewusst, dass er vom heftigen Wettbewerb für unsere Kunden im Markt voll ist. Sie können dich auf solche wichtige Kompetenzen wie die Forschung und Entwicklung, Verkäufe und Marketing konzentrieren, die auf unserer Berufsleistung und erfahrenen Dienstleistungen, die, basieren Ihre Erwartung übersteigend.
2) Innovative Technologie: sie ist rational, damit ein kleiner und Kunde nach der spätesten Ausrüstung und der Herstellungssachkenntnis für sein PCBs verlangt. Durch die Partnerschaften mit Bicheng PWB, erhalten Sie Zutritt, um Ihre Erwartung mit unseren 3 Fabrikbasis mit über 26.000 Quadratmetern zu erreichen.
3) Sparen Sie die Herstellungskosten: Produktionskosten sind einer der springenden Punkte von Produktwettbewerbsfähigkeit unserer Kunden. Bicheng PWB haben sich bemüht, seine Herstellungskosten von der Ausrüstung einzuführen, vom Arbeitskrafttraining und von Technologieverbesserung zu verringern, zum ihrer Rentabilität zu erhöhen. Kunden werden mit unseren Kosteneinsparungen aber ohne Qualitätsverlust zufriedengestellt.
