SMT verarbeiten das Aluminium-Brett-Heißluft-lötende Planieren PWB-5052
  • Name
  • Name
  • Name
  • Name
  • Name
  • Name

SMT verarbeiten das Aluminium-Brett-Heißluft-lötende Planieren PWB-5052

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-767.V1.0
Grundmaterial:
Dielektrisches Material 2.0W/MK 75um
Schichtzählung:
Doppelte Seite
PWB-Stärke:
1.6mm ±0.16
PWB-Größe:
95 x 95mm=25PCS
Lötmittelmaske:
Schwarz
Silkscreen:
Weiß
Kupfernes Gewicht:
1oz
Oberflächenende:
Heißluft-lötendes Planieren (HASL), bleifrei
Hervorheben:

SMT-Prozess Aluminium-PWB-Brett

,

Aluminium-Brett PWB-5052

Produktbeschreibung

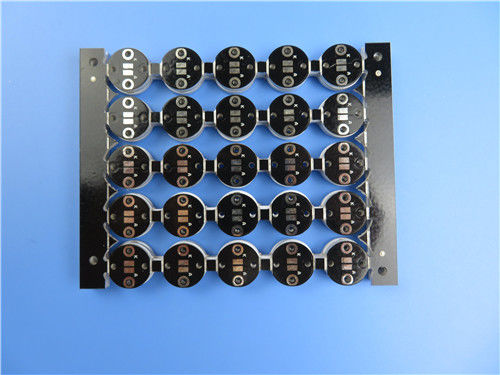

Hohes Wärmeleitfähigkeit Aluminium-PWB-Brett mit 2W/M für Ignitor
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Allgemeine Beschreibung
Dieses ist eine Art Aluminium-PWB für die Anwendung von Ignitor. Es ist ein einlagiges MCPCB-Brett bei 1,6 Millimeter dick mit Wärmeleitfähigkeit von 2 W/MK. Die Aluminiumplatte ist von ITEQ, von der Lötmittelmaske und vom Silkscreen von Taiyo. Sie hat pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. 25 Gremien werden für Versand verpackt.

Parameter- und Leistungsblatt

PWB-GRÖSSE 95 x 95mm=25PCS
BRETT-ART IMS-PWB
Zahl von Schichten Doppeltes mit Seiten versehenes PWB, Metallkern PWB
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten NEIN
SCHICHT STACKUP Kupfer ------- 35um (1oz)
Dielektrisches Material 2.0W/MK 75um
Aluminiumbasis 5052
TECHNOLOGIE
Minimale Spur und Raum: 13mil/15mil
Minimale/maximale Löcher: 5.5mm
Zahl von verschiedenen Löchern: 1
Zahl von Bohrlöchern: 4
Thermischer Widerstand (°C/W) ≤0.45
Durchbruchsspannung (VDC) 4000
Widerstand-Steuerung nein
BRETT-MATERIAL
Wärmeleitfähigkeit Dielektrisches Material 2.0W/MK 75um
Abschließende Folie extern: 1oz
Abschließende Folie intern: 0oz
Abschließende Höhe von PWB: 1.6mm ±0.16
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Heißluft-lötendes Planieren (HASL), bleifrei, Sn>=2.54µm
Löten Sie Maske, auf zuzutreffen: Spitze. 12µm Minimum.
Lötmittel-Masken-Farbe: Schwarz
Lötmittel-Masken-Art: LPSM
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende SPITZE
Farbe der Teillegende Weiß
Hersteller Name oder Logo: gemäß der Anforderung
ÜBER nein über
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059" (0.15mm)
Brettüberzug: 0,0030" (0.076mm)
Bohrgerättoleranz: 0,002" (0.05mm)
TEST 100% früherer Versand elektrischen Tests
ANWENDUNG: LED-Licht, Datenerfassung
Fahrzeug-Spurhaltung
G-/Mmodul
Funkverbindung
Tragbare Tonanlage
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.

SMT verarbeiten das Aluminium-Brett-Heißluft-lötende Planieren PWB-5052 0

Eigenschaften und Nutzen
SMT-Prozess
Energiedichte und Zuverlässigkeit werden herauf 10% verbessert.
Hochspannungstest, Widerstandsteuertest, Dünnschliff, Lötmittelfähigkeitstest, Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzungstest,
Berufs- und erfahrene Ingenieure


Anwendungen
Einkaufszentrumbeleuchtung
Elektronische Ausrüstung der Kommunikation
Elektronischer Regler
Hintere Beleuchtung des Automobils

SMT verarbeiten das Aluminium-Brett-Heißluft-lötende Planieren PWB-5052 1

Warum wählen Sie uns?
Bicheng PWB, ein einzigartiger Leiterplattelieferant, der in Shenzhen China angesiedelt wird, dient weltweite Kunden, da es im Jahre 2003 geboren ist. Bei Bicheng läuft jede Reihe von PWB elektrischen Test, AOI-Inspektion, Hochspannungstest, Widerstandsteuertest, Dünnschliff, Lötmittelfähigkeitstest, Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzungstest etc. durch. Schließlich ist sie wie ein schönes an Ihre Hände geliefert zu werden Geschenk.

Vielzahl von PWB-Technologie, zum der Marktnachfragen abzudecken
HDI-Brett
Schweres kupfernes Brett
Hybrides materielles Brett
Vorhänge über Brett
Hochfrequenzbrett
Metallkernbrett
Immersionsgoldbrett
Mehrschichtiges Brett
Rückwandbrett
Goldgriffbrett

Umfassender Verkaufsservice-Vorverkauf, im Verkauf und nach Verkauf.
Schnelle CADCAM Prüfung und freies PWB-Zitat
Kostenloses PWB-panelization
Prototyp PWB-Fähigkeit
Massenproduktionsfähigkeit
Schnelle Umkehrproben
Kostenloser PWB-Test
Feste Kartonverpackung
