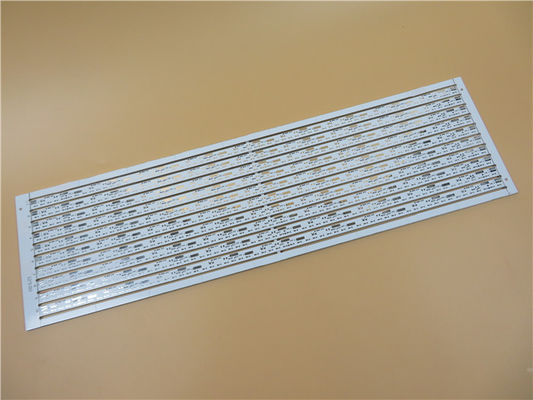

Aluminium HASL ULs 94-V0 basierte PWB-Doppelschicht 2.1mm

MOQ:	1pcs
Preis:	USD9.99-99.99
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-751.V1.0

Grundmaterial:

Aluminium

Schichtzählung:

2 Schichten

PWB-Stärke:

2.1mm ±0.2

PWB-Größe:

500 x 150mm=10PCS

Lötmittelmaske:

Silkscreen:

Schwarz

Kupfernes Gewicht:

Oberflächenende:

Heißluft-lötendes Planieren (HASL), bleifrei

Hervorheben:

2.1mm Aluminium basierte PWB

Aluminium ULs 94-V0 basierte PWB

Produktbeschreibung

Doppelschicht-Aluminiumleiterplatte-basierte Doppelschicht-Aluminium PWB 2-Layer MCPCB

1,1 Leistungsblatt

PWB-GRÖSSE	500 x 150mm=10PCS
BRETT-ART	IMS-mcpcb
Zahl von Schichten	Doppeltes mit Seiten versehenes PWB, Metallkern PWB
Oberflächenberg-Komponenten	JA
Durch Loch-Komponenten	NEIN
SCHICHT STACKUP	Kupfer ------- 70um (2oz)
	dielektrisches Material 75um
	Kupfer ------- 70um (2oz)
	dielektrisches Material 75um
	Aluminium unterstützte 1.8mm
TECHNOLOGIE
Minimale Spur und Raum:	5.98mil/6.18mil
Minimale/maximale Löcher:	0.3/2.2mm
Zahl von verschiedenen Löchern:	5
Zahl von Bohrlöchern:	548
Zahl von Ausfräsungen:	11
Zahl von internen Ausschnitten:	0
Widerstand-Steuerung	nein
BRETT-MATERIAL
Wärmeleitfähigkeit	2W / M
Abschließende Folie extern:	2oz
Abschließende Folie intern:	2oz
Abschließende Höhe von PWB:	2.1mm ±0.2
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende	Heißluft-lötendes Planieren (HASL), bleifrei, Sn>=2.54µm
Löten Sie Maske, auf zuzutreffen:	Spitzen, Minimum 12micon.
Lötmittel-Masken-Farbe:	Superweiß für LED
Lötmittel-Masken-Art:	LPSM
CONTOUR/CUTTING	Wegewahl
MARKIERUNG
Seite der Teillegende	SPITZE
Farbe der Teillegende	Schwarz
Hersteller Name oder Logo:	Markiert auf dem Brett in einem Leiter und in einem leged FREIEN BEREICH
ÜBER	über tented.
FLAMIBILITY-BEWERTUNG	Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß:	0,0059" (0.15mm)
Brettüberzug:	0,0030" (0.076mm)
Bohrgerättoleranz:	0,002" (0.05mm)
TEST	100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK	E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH	Weltweit global.

1,2 Schicht oben
Der allgemeinste MCPCB-Bau besteht aus den folgenden 3 Schichten:

1) Ein Metallsubstrat, gewöhnlich Aluminium. In einigen Anwendungen liegt ein kupfernes Substrat an seiner hohen Wärmeleitfähigkeit als Aluminium- (401W/MK gegen 237 W/MK) aber teurer passenderes.

2) Dielektrische Epoxidschicht. Dieses ist die wichtigste Schicht im MCPCB-Bau, da es die thermische Leistung, elektrische die Zusammenbruchstärke und in einigen Fällen die gemeinsame Leistung des Lötmittels des MCPCB-Systems beeinflußt. Die typische Wärmeleitfähigkeit der dielektrischen Schicht auf einem MCPCB ist 1W/MK. Ein höherer Wert ist für gute thermische Leistung besser. Eine dielektrische Schicht des Verdünners ist, besser für thermische Leistung auch aber kann die Fähigkeit des MCPCB negativ auswirken, einem hohen möglichen Test zu widerstehen, um minimalen elektrischen Sicherheitsnormen in bestimmten beleuchtenden Märkten wie erforderlich zu entsprechen. Die typische dielektrische Stärkeschicht ist 100μm.

3) Oberste kupferne Schicht. Eine stärkere kupferne Schicht verbessert, die Hitze, die in das PWB aber verbreitet, darstellt möglicherweise Herausforderungen für PWB-Hersteller, wenn sie schmale Spuren oder Räume fabriziert. Eine kupferne Stärke von 1oz (35μm) oder von 2oz (70μm) ist allgemein.

1,3 Metallkern PWB-Fähigkeit 2021

NEIN.	Parameter	Wert
1	Art des Metallkernes	Aluminium, Kupfer, Eisen
2	Modell des Metallkernes	A1100, A5052, A6061, A6063, C1100
3	Oberflächenende	HASL, Immersions-Gold, Immersions-Silber, OSP
4	Stärke des Oberflächenüberzuges	HASL: Sn>2.54µm, ENIG: Au 0.025-0.1µm, Ni 2.5-5µm
5	Schicht-Zählung	1-2 Schichten
6	Maximum der Brett-Größe	23" x 46" (584mm×1168mm)
7	Mininum der Brett-Größe	0,1969" x 0,1969" (5mm×5mm)
8	Brett-Stärke	0,0157" x 0,2362" (0.4-6.0mm)
9	Kupferne Stärke	0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) zu 10oz (350µm)
10	Minimale Spurbreite	5mil (0.127mm)
11	Minimaler Raum	5mil (0.127mm)
12	Minimale Loch-Größe	0,0197" (0.5mm)
13	Maximale Loch-Größe	Keine Grenze
14	Minimale Löcher lochten	PWB-Stärke <1>
14	Minimale Löcher lochten	PWB-thikness 1.2-3.0mm: 0,0591" (1.5mm)
15	PTH-Wandstärke	>20µm
16	Toleranz von PTH	±0.00295“ (0.075mm)
17	Toleranz von NPTH	±0.00197“ (0.05mm)
18	Abweichung der Loch-Position	±0.00394“ (0.10mm)
19	Entwurfs-Toleranz	Wegewahl: ±0.00394“ (0.1mm)
19	Entwurfs-Toleranz	Lochen: ±0.00591“ (0.15mm)
20	Winkel von V-geschnittenem	30°, 45°, 60°
21	V-geschnittene Größe	0,1969" x 47,24" (5mm×1200mm)
22	Stärke des V-geschnittenen Brettes	0,0236" x 0,1181" (0.6-3mm)
23	Toleranz des V-geschnittenen Winkels	±5º
24	V-CUT Vertikalität	≤0.0059“ (0.15mm)
25	Minimale quadratische Schlitze lochten	PWB-Stärke < 1="">
25	Minimale quadratische Schlitze lochten	PWB-Stärke 1.2-3.0mm: 0,0394" x 0,0394" (1,0 x 1.0mm)
26	Minimale BGA-AUFLAGE	0,01378" (0.35mm)
27	Minimale Breite der Lötmittel-Masken-Brücke.	8mil (0.2032mm)
28	Minimale Stärke der Lötmittel-Maske	>13µm (0.013mm)
29	Isolationswiderstand	1012ΩNormal
30	Abziehstärke	2.2N/mm
31	Lötmittelfloss	260℃ 3min
32	E-Test Spannung	50-250V
33	Wärmeleitfähigkeit	0.8-8W/M.K
34	Verzerrung oder Torsion	≤0.5%
35	Entflammbarkeit	FV-0
36	Minimale Höhe des Teilindikators	0,0059" (0.15mm)
37	Minimale offene Lötmittel-Maske auf Auflage	0,000394" (0.01mm)
