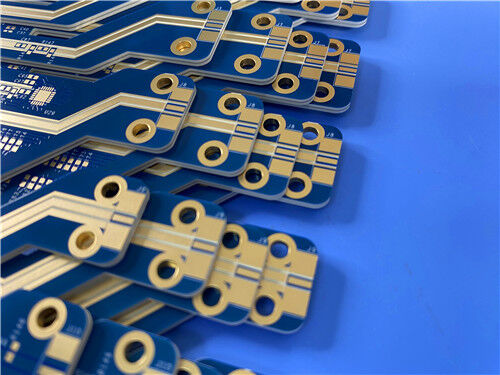

4-lagige Rogers RT/duroid 6202 Hybrid-Leiterplatte 1,014 mm goldbeschichtete Leiterplatte

Diese 4-lagige hybride Rogers RT/duroid 6202 Leiterplatte ist für hochzuverlässige Mikrowellen- und HF-Multilayer-Schaltungsanwendungen konzipiert. Sie verwendet einen hybriden Aufbau aus 0,127 mm RT/duroid 6202 Dielektrikum, 0,381 mm PP-Bondingfolie und 0,4 mm FR-4-Substrat, was eine Gesamtdicke von 1,014 mm ergibt. Die Leiterplatte verfügt über 0,5 oz Innenkupfer und 1 oz Außenkupfer, gepaart mit einer Immersion-Gold-Oberflächenveredelung, einer blauen Lötmaske und einem weißen Siebdruck für stabile Leitfähigkeit und klare Schaltungsmarkierung. Gebaut nach strengen IPC-6012 Klasse 3 Standards, verwendet sie eine Lochkupferdicke von 25 μm, Harz-Plug-Löcher und eine galvanisch gefüllte Via-in-Pad-Technologie, um eine herausragende strukturelle Integrität zu gewährleisten. Ausgestattet mit Prozesskanten, Positionierungslöchern und optischen Ausrichtungspunkten unterstützt diese 110 mm × 35 mm Hochfrequenz-Leiterplatte präzise Montage und Massenproduktion, ideal für Luft- und Raumfahrt, Radar und Präzisionskommunikationssysteme.

Leiterplatte Spezifikationen

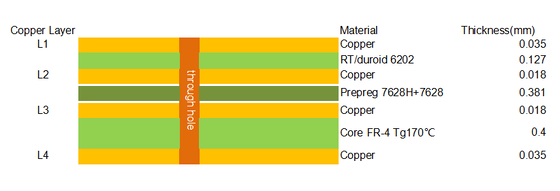

Leiterplattenaufbau

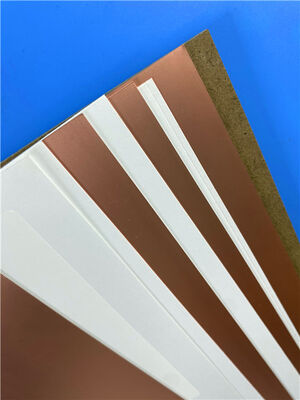

RT/duroid 6202 Materialeinführung

RT/duroid 6202 ist ein professionelles, verlustarmes Hochfrequenzlaminat von Rogers, das für komplexe Mikrowellenstrukturen und hochpräzise mehrlagige HF-Schaltungen entwickelt wurde. Verstärkt mit optimierter gewebter Glasfaser, zeichnet sich das Material durch extrem geringe thermische Schrumpfung und hervorragende Dimensionsstabilität aus. Es unterstützt eine präzise Kontrolle der Dielektrizitätskonstante und Dicke sowie einen extrem niedrigen thermischen Koeffizienten der Dielektrizitätskonstante. Diese Kerneigenschaften gewährleisten eine hochstabile elektrische Leistung über einen weiten Temperaturbereich, reduzieren effektiv die Dämpfung von Hochfrequenzsignalen und erhalten die Signalintegrität während des Langzeitbetriebs.

Im Gegensatz zu gewöhnlichen Hochfrequenzsubstraten bietet RT/duroid 6202 eine ausgezeichnete mechanische Kompatibilität mit Kupferfolie, mit angepasstem In-Plane-Ausdehnungskoeffizienten und minimaler Ätzschrumpfung. Es vermeidet Positionierungsabweichungen bei der Massenproduktion und eliminiert die Notwendigkeit einer sekundären Doppelätzung, was die Fertigungsgenauigkeit und Ausbeute erheblich verbessert. Durch die Unterstützung flexibler Kupferfolienoptionen von 0,5 oz bis 2 oz passt sich das Material an flache, nicht-planare und komplexe Mehrlagenaufbauten an. Es ist zu einem Mainstream-Substrat für hochzuverlässige Anwendungen in der Luft- und Raumfahrt, Verteidigung, Radar und Präzisionssatellitenkommunikationsausrüstung geworden.

Kernleistungsmerkmale

Extrem geringe Hochfrequenzverluste: Bietet eine hervorragende Signalübertragungseffizienz mit minimaler Dämpfung, die vollständig an die Anforderungen von Hochfrequenz-Mikrowellen- und Millimeterwellenschaltungen angepasst ist.

Überragende Dimensionsstabilität: Geringe Wärmeausdehnungsrate und extrem geringe Ätzschrumpfung sorgen für präzise Schaltungspositionierungstoleranzen und unterstützen die hochpräzise Feinlinienfertigung.

Stabile elektrische Parameter: Bietet eine enge Dk-Toleranz und eine extrem niedrige Temperaturdrift, was eine konsistente dielektrische Leistung in komplexen Temperaturschwankungsszenarien gewährleistet.

Hochzuverlässiger Plug-Hole-Prozess: Harz-Plug-Löcher und galvanisch gefüllte Via-in-Pad eliminieren hohle Vias und verbessern die strukturelle Dichtheit, Leitfähigkeitsstabilität und Lötzuverlässigkeit.

Vorteil der Hybridstruktur: Kombiniert die Hochfrequenzleistung von RT/duroid 6202 mit der Kosteneffizienz von FR-4 und gleicht professionelle HF-Leistung mit kommerzieller Kosteneffektivität aus.

Typische Anwendungen

• Phased-Array-Antennen
• Boden- und Bordradarsysteme
• Global Positioning System Antennen
• Power Backplanes
• Hochzuverlässige komplexe Mehrlagen-Schaltungen
• Kollisionswarnsysteme für kommerzielle Flugzeuge
• Beamforming-Netzwerke

Schlussfolgerung

Gebaut mit hochwertigem Rogers RT/duroid 6202 Hochfrequenz-Dielektrikum, fortschrittlicher gefüllter Via-Verarbeitung und IPC Klasse 3-konformer Fertigung, liefert diese 4-lagige hybride Leiterplatte eine konsistente, verlustarme elektrische Leistung, präzise Dimensionsstabilität und überlegene thermische Zuverlässigkeit. Sie überwindet effektiv die Signalverlust- und Genauigkeitseinschränkungen herkömmlicher FR-4-Platinen unter Hochfrequenzbetriebsbedingungen. Durch die Kombination eines professionellen Mikrowellen-Substrats mit einer kostengünstigen FR-4-Struktur optimiert diese Hybridkonstruktion die Gesamtleistung und Erschwinglichkeit und dient als hochzuverlässige Lösung für Luft- und Raumfahrt, Satellitenkommunikation, Präzisionsradar und komplexe Mehrlagen-HF-Schaltungsanwendungen.
