Grundmaterial: | FR-4 1.6mm/Polyimide 25µm | Schicht-Zählung: | 4 Schichten |
---|---|---|---|
PWB-Stärke: | 1.6mm | PWB-Größe: | 60,22 x 132.27mm |
Coverlay: | Gelbes Coverlayer/grüne Lötmittelmaske | Silkscreen: | weiß |
Kupfernes Gewicht: | 1OZ | Oberflächenende: | Immersions-Gold |
Hervorheben: | Tonanlagen steifes flexibles PWB,1.6mm steifes flexibles PWB,4 Schicht 1 |

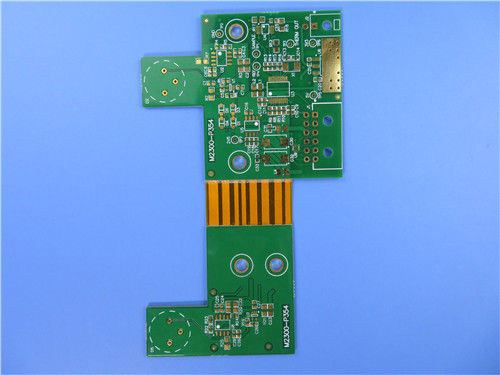

4 Schicht Flex-steifes PWB errichtete auf 1.6mm FR4 und 0.2mm Polyimide mit Immersions-Gold und grüner Lötmittel-Maske für Instrument
(FPC sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Allgemeine Beschreibung
Dieses ist eine Art steifes Flex-PWB für die Anwendung von tragbaren Tonanlagen. Es ist ein 4 Schicht PWB mit flexiblem Teil in der Mitte. Das niedrige Laminat ist von Shengyi, es hat fabriziert pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten.
Parameter- und Leistungsblatt
Größe flexiblen PWBs | 60,22 x 132.27mm |
Zahl von Schichten | 4 |
Brett-Art | Steif-Flex-PWB |
Brett-Stärke | 1.6mm |
Brett-Material | FR-4 1.6mm/Polyimide 25µm |
Brett-materieller Lieferant | Shengyi |
Tg-Wert des Brett-Materials | 60℃ |
PTH-Custärke | µm ≥20 |
Innere Iayer-Cu thicknes | µm 35 |
Oberflächencustärke | µm 35 |
Coverlay-Farbe | Gelbes Coverlayer/grüne Lötmittelmaske |
Zahl von Coverlay | 2 |
Stärke von Coverlay | µm 25 |
Versteifungs-Material | nein |
Versteifungs-Stärke | N/A |
Art der Silkscreen-Tinte | IJR-4000 MW300 |
Lieferant von Silkscreen | TAIYO |
Farbe von Silkscreen | Weiß |
Zahl von Silkscreen | 2 |
Schale des Tests von Coverlay | Kein peelable |
Legenden-Adhäsion | 3M 90℃ nach Min. dem Test mit 3mal nicht abziehend |
Oberflächenende | Immersions-Gold |
Stärke des Nickels/des Goldes | Au: 0.03µm (Min.); Ni 2-4µm |
RoHS erforderte | Ja |
Famability | 94-V0 |
Wärmestoß-Test | Durchlauf, -25℃±125℃, 1000 Zyklen. |
Wärmebelastung | Durchlauf, 300±5℃, 10 Sekunden, 3 Zyklen. Keine Abblätterung, keine Blasenbildung. |
Funktion | Elektrischer Test 100% Durchlaufs |
Kunstfertigkeit | Befolgung IPC-A-600H u. IPC-6013C Klasse 2 |
Eigenschaften und Nutzen
Ausgezeichnete Flexibilität
Verringerung des Volumens
Gewichtsverminderung
Übereinstimmung der Versammlung
Das Ende kann ganzes sein gelötet
Niedrige Kosten
Kontinuität der Verarbeitung
Berufs- und erfahrene Ingenieure
Konstruktive Gestaltung verhindert Probleme am Auftreten in der Vorproduktion.
Anwendungen
Instrumentenbrett, Handykameraflexbrett, weiches Brett der Tabletantenne
Kurze Einleitung von FPC
Flexible Leiterplatte (FPC) gekennzeichnet als „weiches Brett“. In der Industrie ist FPC eine Leiterplatte, die vom flexiblen isolierenden Substrat gemacht wird (hauptsächlich Polyimide- oder Polyester-Film), das viele Vorteile hat, dass steife Leiterplatten nicht haben. Zum Beispiel kann es frei verbogen werden, gedreht, gefaltet worden. Das Volumen von elektronischen Produkten kann durch die Anwendung von FPC groß verringert werden, das für die Entwicklung von elektronischen Produkten in Richtung der hohen Dichte, der Miniaturisierung und der hohen Zuverlässigkeit passend ist. Deshalb ist FPC in Luftfahrt-, Militär, Mobilkommunikation, Laptop, Computerperipherie-, PDA, Digitalkamera und andere Felder oder Produkte weitverbreitet gewesen.
FPC hat auch die Vorteile der guten Wärmeableitung, des solderability, der einfachen Montage und der niedrigen Kosten.
Flexible Leiterplatte hat eine Schicht, zwei Schichten und mehrschichtiges Brett. Das Grundmaterial ist plattiertes Laminat des Polyimide. Diese Art des Materials hat hohe Hitzebeständigkeit und gute Masshaltigkeit. Es ist das Endprodukt durch das Drücken mit dem beschichtenden Film, der mechanischen Schutz und gute elektrische Isolierung hat. Die Oberfläche und die Innenleiter von doppelseitigen und mehrschichtigen Leiterplatten werden metallisiert, um die elektrische Verbindung von inneren und äußeren Schichten zu verwirklichen.
Die Funktion der flexiblen Leiterplatte kann in vier Arten unterteilt werden, nämlich Abflussleitung, gedruckte Schaltung, Verbindungsstück und mehrfunktionales integriertes System, die Hilfshydraulikanlage des Computers, des Computerperipherie, Verbraucherhaushaltselektrogerät und Automobil bedecken, etc.
