Mehrschichtiges PWB-Brett-Glas Microfiber UL-Rogers verstärkte PTFE

Multilayer UL Rogers PCB Board Glass Microfiber Reinforced PTFE
Multilayer UL Rogers PCB Board Glass Microfiber Reinforced PTFE Multilayer UL Rogers PCB Board Glass Microfiber Reinforced PTFE Multilayer UL Rogers PCB Board Glass Microfiber Reinforced PTFE

Großes Bild :  Mehrschichtiges PWB-Brett-Glas Microfiber UL-Rogers verstärkte PTFE

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-202.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: RT/Duroid 5880&RT/Duroid 5870 Schicht-Zählung: Simplex, Doppelschicht, mehrschichtig
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc. Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende: HASL, ENIG, OSP, Immersionszinn ETC….
Markieren:

Mehrschichtiges Rogers PWB-Brett

,

PWB-Brett UL-Rogers

,

PWB-Brett UL-PTFE

Was ist Linie Stripline und des Mikrobandleiters in PWB?

Tag# RT/duroid 5880 Tag# Rogers 5870

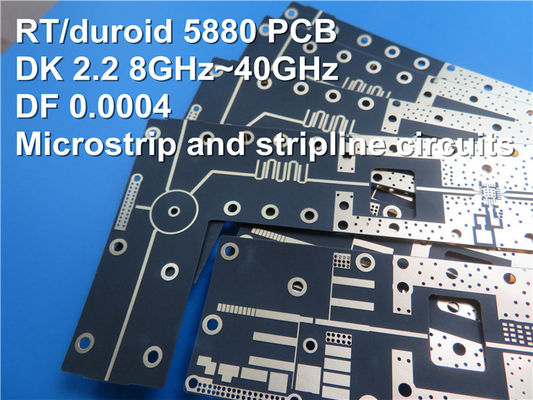

Rogers RT/duroid 5870 und 5880, die Glas-microfiber PTFE-Zusammensetzungen verstärkte, sind für die Forderung stripline und Mikrobandleitervon stromkreisanwendungen bestimmt.

Heute lernen wir, welche stripline und Mikrobandleiterlinie sind.

Stripline: eine mit einem Band versehene Linie, die in die innere Schicht geht und innerhalb des PWBs begraben wird, wie gezeigt unten.

Mehrschichtiges PWB-Brett-Glas Microfiber UL-Rogers verstärkte PTFE 0

Das braune Teil ist der Leiter, das grüne Teil ist der isolierende Nichtleiter PWBs, stripline ist der Banddraht, der zwischen den zwei Schichten von Leitern eingebettet wird.

Weil stripline zwischen zwei Schichten Leitern eingebettet wird, ist seine Verteilung des elektrischen Feldes zwischen zwei Leitern (Flächen) die sie einwickeln, und wird strahlt nicht Energie aus oder durch externe Strahlung gestört. aber, weil sie ganz durch dielektrisches umgeben wird (Dielektrizitätskonstante ist größer, als 1), das Signal im stripline als in der Mikrobandleiterlinie übertragenes langsameres ist!

Mikrobandleiterlinie: ein Streifenleiter befestigt zur Oberfläche einer PWB-Schicht, wie gezeigt unten

Mehrschichtiges PWB-Brett-Glas Microfiber UL-Rogers verstärkte PTFE 1

Das braune Teil ist der Leiter, ist das grüne Teil der isolierende Nichtleiter PWBs, und der braune Block oben ist die Mikrobandleiterlinie.

Mehrschichtiges PWB-Brett-Glas Microfiber UL-Rogers verstärkte PTFE 2

Das hellgrüne Teil ist organisches Epoxidmaterial.

Seit einer Seite Mikrobandleiter wird die Linie der Luft ausgesetzt (die Strahlung herum bilden oder durch Strahlung um sie gestört werden kann), und die andere Seite wird zum isolierenden Nichtleiter PWBs, das elektrische Feld befestigt, das durch sie gebildet wird, wird verteilt in die Luft. Das andere Teil wird in isolierendes Medium PWBs verteilt. Sein hervorragender Vorteil ist, dass die Signalübertragungsgeschwindigkeit in der Mikrobandleiterlinie schneller als die im stripline ist.

Schlussfolgerung

1. Mikrobandleiterlinie ist ein mit einem Band versehener Draht (Bus-Leitung) getrennt von der Grundfläche mit einem Nichtleiter. Wenn die Stärke, die Breite und der Abstand zwischen der Linie und der Grundfläche kontrollierbar sind, ist sein Wellenwiderstand auch kontrollierbar.

2. Stripline ist ein kupferner Streifenleiter, der mitten in dem Nichtleiter zwischen zwei Schichten der leitfähigen Fläche gesetzt wird. Wenn die Stärke und Breite der Linie, die Dielektrizitätskonstante des Mediums und der Abstand zwischen den zwei leitfähigen Flächen kontrollierbar sind, dann ist der Wellenwiderstand der Linie auch kontrollierbar.

Widerstandberechnung des Mikrobandleiters und des Striplines:

a. Mikrobandleiterlinie Z = {87/[sqrt (Er+ 1,41)]} ln [5,98 h (0,8 W+T)]

Unter ihnen ist das W die Linienbreite, ist die T die kupferne Stärke der Linie, ist das H der Abstand von der Linie zur Bezugsfläche, und äh ist- die Dielektrizitätskonstante des PWB-Plattenmaterials. Diese Formel muss bei 0,1 angewendet werden<>

b. stripline Z = [60/sqrt (äh)] ln {4H/[0.67π (T +0.8W)]}

Unter ihnen ist das H der Abstand zwischen den zwei Bezugsflächen, und die Linie befindet sich mitten in den zwei Bezugsflächen. Diese Formel muss in W/H angewendet werden<0>

Mehrschichtiges PWB-Brett-Glas Microfiber UL-Rogers verstärkte PTFE 3

Typischer Wert RT/duroid 5870
Eigentum RT/duroid 5870 Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 2,33
spezielles 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 MHZ IPC-TM-650 2.5.5.3
10 Gigahertz IPC-TM 2.5.5.5
Dielektrizitätskonstante, εDesign 2,33 Z N/A 8GHz zu 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 MHZ IPC-TM-650 2.5.5.3
10 Gigahertz IPC-TM 2.5.5.5
Thermischer Koeffizient ε -115 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Oberflächenwiderstandskraft 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Spezifische Wärme 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Berechnet
Dehnbarer Modul Test an 23℃ Test an 100℃ N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Bruchspannung 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Bruchdehnung 9,8 8,7 X %
9,8 8,6 Y
Druckmodul 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Bruchspannung 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Bruchdehnung 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Feuchtigkeitsaufnahme 0,02 N/A % 0,62" (1.6mm) D48/50 ASTM D 570
Wärmeleitfähigkeit 0,22 Z W/m/k 80℃ ASTM C 518
Ausdehnungskoeffizient 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
TD 500 N/A ℃ TGA N/A ASTM D 3850
Dichte 2,2 N/A gm/cm3 N/A ASTM D 792
Kupferne Schale 27,2 (4,8) N/A Pli (N/mm) Folie 1oz (35mm) EDC
nach Lötmittelfloss
IPC-TM-650 2.4.8
Entflammbarkeit V-0 N/A N/A N/A UL 94
Bleifreier Prozess kompatibel Ja N/A N/A N/A N/A
