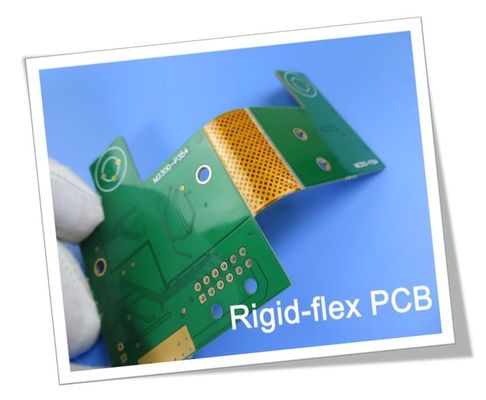

2.0mm steifes Flex-PWB 6 Schicht PWB mit grüner Lötmittel-Maske

2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask
2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask 2.0mm Rigid Flex PCB 6 Layer PCB With Green Solder Mask

Großes Bild :  2.0mm steifes Flex-PWB 6 Schicht PWB mit grüner Lötmittel-Maske

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-343.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: Polyimide und Epoxidfiberglas Schicht-Zählung: 4 Schicht, mehrschichtig
PWB-Stärke: 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm PWB-Größe: 400 mm x 500 mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc. Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Oberflächenende: ENIG, Immersionszinn, OSP, ETC….
Markieren:

2.0mm steifes Flex-PWB

,

6 Schicht-steifes Flex-PWB

,

2.0mm 6 Schicht PWB

Biegen Sie,/steifes PWB, das auf Polyimide und FR-4 mit Immersions-Gold-oder Immersions-Silber oder Immersions-Zinn für Videokameras errichtet wird

(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Hallo jeder.

Heute sprechen wir über Steifflex-PWB.

Ein Steifflex-PWB ist- eine Kombination von steifen Brettern und flexible Stromkreise, die letzte flexible Schaffung verbindet sich zwischen den steifen Brettern untereinander, zu denen sie mittels der Bondfalten lamelliert werden. Wie das folgende Diagramm ist Steifflexzeichnung.

2.0mm steifes Flex-PWB 6 Schicht PWB mit grüner Lötmittel-Maske 0

Beide Enden sind steifes Brett, flexibler Stromkreis ist in der Mitte.

Der flexible Stromkreis wird separat hergestellt und verpfändet zu den steifen Brettern, entweder symmetrisch d.h. mitten in den steifen Brettern oder asymetrisch d.h. zur äußeren Seite der steifen untereinander verbunden zu werden Bretter.

2.0mm steifes Flex-PWB 6 Schicht PWB mit grüner Lötmittel-Maske 1

Überziehen-durch Löcher werden in den steifen Abschnitten des Steifflex-PWBs zur Verfügung gestellt, um elektrische Verbindung zwischen dem flexiblen Stromkreis und den elektronischen Schaltungen der steifen Bretter herzustellen. Die Prozesse sind denen ähnlich, die wenn sie steife mehrschichtige Bretter verwendet werden, herstellen.

2.0mm steifes Flex-PWB 6 Schicht PWB mit grüner Lötmittel-Maske 2

Als nächstes aufkommend, lassen Sie uns einen Blick auf zwei PWB-Proben werfen.

2.0mm steifes Flex-PWB 6 Schicht PWB mit grüner Lötmittel-Maske 3

Das erste man ist ein Flex-steifes Brett mit 4 Schichten. Der flexible Stromkreis ist in der Mitte, und die zwei Seiten sind steife Platte und symmetrische Struktur. Die Lötmittelmaske ist grün und die Oberfläche wird mit Gold behandelt.

2.0mm steifes Flex-PWB 6 Schicht PWB mit grüner Lötmittel-Maske 4

Die zweite Probe ist ein Flex-steifes Brett mit 6 Schichten. Die erste Schicht und die zweite Schicht sind das flexible Brett, gelegen an der Spitze des Flex-steifen Brettes. Das flexible Brett und das steife Brett sind verbundenes bis 1080 prepeg, und die dritte Schicht bis die 6. Schicht ist das steife Brett. Was wir verwendeten, ist FR-4 von ITEQ Company: IT-180A. Die innere Schicht ist 0.5OZ, ist die äußere Schicht 1OZ, ist die ganze fertige Plattenstärke 1.5mm, und das Oberflächenende ist Immersionsgold.

PWB-Fähigkeit (Steif-Flex-PWB)
PWB-Material: Polyimide und Epoxidfiberglas
Bezeichnung: PI+FR4
Schichtzählung: 4 Schicht, mehrschichtig
Kupfernes Gewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PWB-Stärke: 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
1.8mm, 2.0mm
PWB-Größe: ≤400mm X 500mm
Lötmittelmaske: Grünes, schwarzes, blaues, gelbes, rotes etc.
Oberflächenende: ENIG, Immersionszinn, OSP, ETC….

Die hauptsächlichrohstoffe sind Polyimide und FR-4, kupferne Stärkestrecken 0.5oz zu 2oz, PWB-Stärke ist bis 2.0mm und maximale Größe innerhalb 400X 500mm.

Flex-steifes PWB enthält flexiblen Bereich und steifen Bereich, der von der großen Hilfe ist, zum des Innenraumes des Produktes zu sparen, des Volumens des Endprodukts zu verringern und die Leistung des Produktes zu verbessern.

Anhang: Unsere FPC-Fähigkeit 2021

Nein. Spezifikationen Fähigkeiten
1 Brett-Art Einlagig, Doulbe-Schicht, mehrschichtig, Steif-Flex
2 Grundmaterial PU, HAUSTIER
3 Kupfernes Gewicht 0.5oz, 1oz, 2oz
4 Maximale Größe LED 250 x 5000mm
5 Allgemeine maximale Größe 250 x 2000mm
6 Brett-Stärke 0.03mm-3.0mm
7 Dickentoleranz ±0.03mm
8 Mininum-Bohrloch 0.05mm
9 Maximales Bohrloch 6.5mm
10 Toleranz des Bohrloches ±0.025mm
11 Stärke der Loch-Wand ≧ 8 um
12 Minimale Bahn/Gap des einlagigen Brettes 0.025/0.03mm
13 Minimale Bahn/Gap der Doppelschicht und des mehrschichtigen Brettes 0.03/0.040mm
14 Ätzung von Toleranz ±0.02mm
15 Minimale Breite der Seiden-Legende ≧ 0.125mm
16 Minimales Heigh der Seiden-Legende ≧0.75mm
17 Abstand aufzufüllen von der Legende ≧0.15mm
18 Abstand von öffnender Lötmittel-Maske des Bohrgeräts aufzuspüren Coverlay ≧0.03mm
19 Abstand von öffnender Lötmittel-Maske des Lochens von Coverlay, um aufzuspüren ≧0.03mm
20 Stärke des Immersions-Nickels 100-300u“
21 Stärke des Immersions-Goldes 1-3u“
22 Thicnkess des Immersions-Zinns 150-400u“
23 Minimale elektrische Prüfungsauflage 0.2mm
24 Minimale Toleranz des Entwurfs (normaler Stahlform-Durchschlag) ±0.1mm
25 Minimale Toleranz des Entwurfs (Präzisions-Stahl-Form-Durchschlag) ±0.05mm
26 Mininum-Radius des abgeschrägten Winkels (Entwurf) 0.2mm
27 Stiffner-Material PU, FR-4, 3M Adhesive, HAUSTIER, Stahlblech
28 RoHs Ja
29 Lötmittel-Masken-Farbe Gelb, weiß, schwarz, grün
