Produktdetails:
Zahlung und Versand AGB:
|
| Grundmaterial: | RT/Duroid 5880 | Schichtzählung: | 2 Schicht, mehrschichtige, hybride Art (gemischt) |
|---|---|---|---|
| PWB-Stärke: | 10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) | PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes usw. | Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP, ETC…. | ||
| Markieren: | 2 Schicht Rf-PWB-Brett,PWB-Brett Rf-10mil,OSP Rf-PWB-Brett |
||

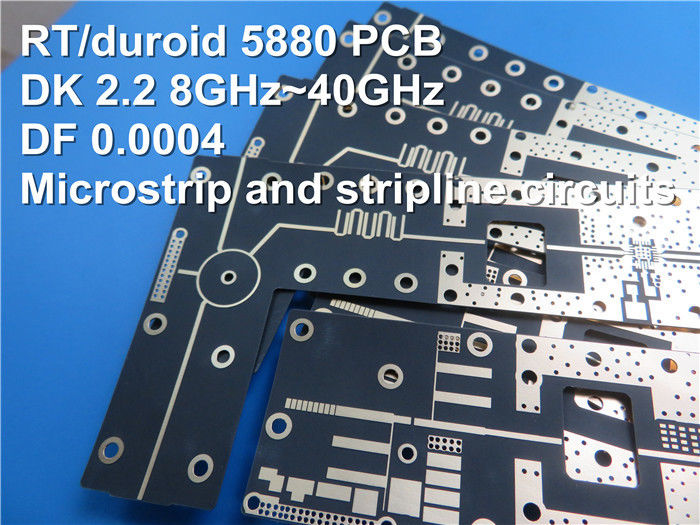

Rogers RT/duroid 5880 Rf-PWB mit Immersions-Gold der Beschichtungs-10mil, 20mil, 31mil und 62mil, Immersions-Silbers, Immersions-Zinns und HASL
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Hallo jeder,
Heute stellen wir Hochfrequenz-PWB vor, das auf Laminaten RT/duroid 5880 errichtet wird.
RT/duroid 5880 ist eins Rogers Glas-microfiber verstärkter PTFE-Zusammensetzung, die für die Forderung stripline und Mikrobandleitervon stromkreisanwendungen bestimmt ist.
Warum verwenden wir RT/duroid 5880?
Erstens ergeben die nach dem Zufall orientierten microfibers außergewöhnliche Dielektrizitätskonstanteeinheitlichkeit.
Zweitens ist die Dielektrizitätskonstante von Laminaten RT/duroid 5880 von Platte zu Platte einheitlich und ist über einem breiten Frequenzbereich konstant.
Drittens verlängert sein niedriger Verlustfaktor die Nützlichkeit von Laminaten RT/duroid 5880 zum Ku-Band und oben. Er ist so niedrig wie 0,0004 wenn 1 MHZ und 0,0009 wenn 10 Gigahertz.
Viertens entworfen für die Forderung stripline und Mikrobandleitervon stromkreisanwendungen
Unsere PWB-Fähigkeit (RT/duroid 5880)
| PWB-Fähigkeit | |
| PWB-Material: | Glas-microfiber verstärkte PTFE-Zusammensetzungen |
| Bezeichnung: | RT/duroid 5880 |
| Dielektrizitätskonstante: | 2,2 ±0.02 (Prozess) |
| 2,2 (Entwurf) | |
| Schichtzählung: | 2 Schicht, mehrschichtige, hybride Art (gemischt) |
| Kupfernes Gewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PWB-Stärke: | 10mil (0.254mm), 20mil (0.508mm) |
| 31mil (0.787mm), 62mil (1.575mm) | |
| PWB-Größe: | ≤400mm X 500mm |
| Lötmittelmaske: | Grünes, schwarzes, blaues, gelbes, rotes etc. |
| Oberflächenende: | Bloßes Kupfer, HASL, ENIG, OSP, ETC…. |
Material RT/duroid 5880 kann im Doppelschichtbrett, im mehrschichtigen Brett und in den hybriden Arten gemacht werden. Das Doppelte versah Bretter sind verfügbar in einer Vielzahl von Stärken, wie 10mil, 20mil, 31mil und 62mil mit Seiten.
Die typischen Anwendungen sind Mikrobandleiter- und striplinestromkreise, Handelsfluglinienbreitbandantenne, Radarsysteme, Millimeterwellenanwendungen, digitale Radiopunkt-zu-punktantenne etc.
Die grundlegende Farbe von RT/duroid 5880 PWB ist schwarz.
RT/duroid 5880 PWB hat auch die Eigenschaften der Niedrigwasserabsorption, der ausgezeichneten Chemikalienbeständigkeit etc.
Wenn Sie irgendwelche Fragen haben, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
Danke für Ihre Lesung.
Anhang: Typische Werte von Rogers 5880
| Typischer Wert RT/duroid 5880 | ||||||
| Eigentum | RT/duroid 5880 | Richtung | Einheiten | Bedingung | Prüfmethode | |
| Dielektrizitätskonstante, εProcess | 2,20 spezielles 2.20±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHZ IPC-TM-650 2.5.5.3 10 Gigahertz IPC-TM 2.5.5.5 |
|
| Dielektrizitätskonstante, εDesign | 2,2 | Z | N/A | 8GHz zu 40 Gigahertz | Differenziale Phasen-Längen-Methode | |
| Verlustfaktor, tanδ | 0,0004 0,0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHZ IPC-TM-650 2.5.5.3 10 Gigahertz IPC-TM 2.5.5.5 |
|
| Thermischer Koeffizient ε | -125 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 | |
| Spezifischer Durchgangswiderstand | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
| Oberflächenwiderstandskraft | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Spezifische Wärme | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Berechnet | |
| Dehnbarer Modul | Test bei℃ 23 | Test bei℃ 100 | N/A | MPa (kpsi) | ASTM D 638 | |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Bruchspannung | 29 (4,2) | 20 (2,9) | X | |||
| 27 (3,9) | 18 (2,6) | Y | ||||
| Bruchdehnung | 6 | 7,2 | X | % | ||
| 4,9 | 5,8 | Y | ||||
| Druckmodul | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Bruchspannung | 27 (3,9) | 22 (3,2) | X | |||
| 29 (5,3) | 21 (3,1) | Y | ||||
| 52 (7,5) | 43 (6,3) | Z | ||||
| Bruchdehnung | 8,5 | 8,4 | X | % | ||
| 7,7 | 7,8 | Y | ||||
| 12,5 | 17,6 | Z | ||||
| Feuchtigkeitsaufnahme | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
| Wärmeleitfähigkeit | 0,2 | Z | W/m/k | ℃ 80 | ASTM C 518 | |
| Ausdehnungskoeffizient | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| TD | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Dichte | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Kupferne Schale | 31,2 (5,5) | N/A | Pli (N/mm) | Folie 1oz (35mm) EDC nach Lötmittelfloss |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | V-0 | N/A | N/A | N/A | UL 94 | |
| Bleifreier Prozess kompatibel | Ja | N/A | N/A | N/A | N/A | |
