PTFE Hochfrequenz-PWB mit 0.5mm stark mit Immersions-Gold

MOQ:	1pcs
Standardverpackung:	Vakuum bags+Cartons
Lieferfrist:	8-9 Werktage
Zahlungsmethode:	T/T
Lieferkapazität:	5000pcs pro Monat

Einzelheiten Informationen

Produktbeschreibung

Einzelheiten

Herkunftsort

China

Markenname

Bicheng

Zertifizierung

UL, ISO9001, IATF16949

Modellnummer

BIC-088.V1.0

Grundmaterial:

Schichtzählung:

2 Layer, Multilayer, Hybridtyp

PWB-Stärke:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm und 5.0mm, etc.

PWB-Größe:

≤400mm X 500mm

Lötmittelmaske:

Grün, Schwarz, Keine Farbe usw.

Silkscreen:

Weiß, Schwarz, KEIN Siebdruck etc

Kupfernes Gewicht:

0,5 oz, 1 oz, 2 oz

Oberflächenende:

Blankes Kupfer, HASL, ENIG etc.

Hervorheben:

PTFE-Teflonhochfrequenz-PWB

0.5mm starkes Hochfrequenz-PWB

Immersions-Goldhochfrequenz-PWB

Produktbeschreibung

Hochfrequenz-PWB errichtet auf PTFE (Teflon) mit 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm stark mit Immersions-Gold, Silber, Zinn und OSP

(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Hallo jeder,

Heute sprechen wir über Hochfrequenzleiterplatte F4B (PTFE).

F4B ist eine Reihe PTFE basierte Hochfrequenzmaterialien, das Marke von China ist. Es hat Vorteile auf Preis und Qualität in der Anwendung der Navigation, des Radars, der Verbindung über Satellit, der Kommunikationen 4G, der Kommunikationen 5G und der dergleichen.

Die allgemeinen Dielektrizitätskonstanteverfügbaren sind 2,2, 2,55 und 2,65, anderer Wert von Dielektrizitätskonstanten sind 2,17, 2,45, 2,75 und 3,0 usw.; Das kupferne verfügbare Gewicht sind 0.5oz, 1oz und 2oz und 3oz; die Stärke von Brettstrecken von 0.17mm bis 5.0mm.

PWB-Fähigkeit
PWB-Material:	PTFE
Designator:	F4B-Reihe
Dielektrizitätskonstante:	2,2, 2,55 und 2,65
	2,17, 2,45, 2,75 und 3,0
Schichtzählung:	2 Schicht, mehrschichtige, hybride Art
Kupfernes Gewicht:	0.5oz, 1oz, 2oz
PWB-Stärke:	0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm,
PWB-Stärke:	1.5mm, 2.0mm, 3.0mm, 4.0mm und 5.0mm, etc.
PWB-Größe:	≤400mm X 500mm
Lötmittelmaske:	Grün, schwarz, keine Farbe ETC….
Oberflächenende:	Bloßes Kupfer, HASL, ENIG etc.

Wir können Sie mit einseitigem Brett, doppeltem mit Seiten versehenem Brett, mehrschichtigem Brett und Hybridschaltungsbrett mit FR-4 versehen.

Die allgemeine verwendet Farbe der Lötmittelmaske ist grün, schwarz und keine Farbe.

Das Oberflächenende verwendete normalerweise ist bloßes Kupfer (kein Ende), HASL und Immersionsgold.

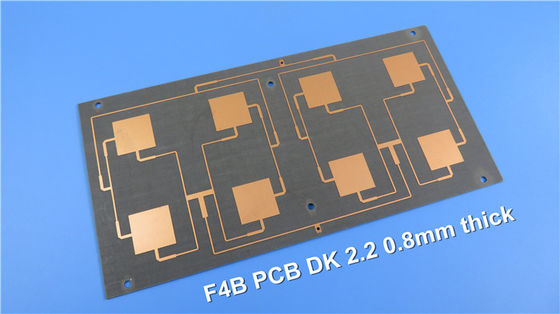

PTFE Hochfrequenz-PWB mit 0.5mm stark mit Immersions-Gold 0

Die grundlegende Farbe von F4B PWB ist braun.

Elektrische Eigenschaften von F4B PTFE

Name	Testbedingung			Einheit	Wert
Dichte	Normalzustand			g/ cm³	2.1~2.35
Feuchtigkeitsaufnahme	Bad im destillierten Wasser von 20±2℃ 24 Stunden lang			%	≤0.02
Betriebstemperatur	Hoch-niedrige Temperaturkammer			℃	-50℃~+260℃
Wärmeleitfähigkeit				W/m/k	0,8
CTE (typisch)	0~100℃ (εr: 2.1~2.3)			ppm/℃	25 (x)
					34 (y)
					252 (z)
CTE (typisch)	0~100℃ (εr: 2.3~2.9)			ppm/℃	14 (x)
					21 (y)
					173 (z)
CTE (typisch)	0~100℃ (εr: 2.9~3.5)			ppm/℃	12 (x)
					15 (y)
					95 (z)
Schrumpfungs-Faktor	2 Stunden in kochendem Wasser			%	0,0002
Oberflächenwiderstandskraft	500V DC		Normalzustand	M·Ω	≥1×104
			Konstante Feuchtigkeit und Temperatur		≥1×103
Spezifischer Durchgangswiderstand	Normalzustand			MΩ.cm	≥1×106
	Konstante Feuchtigkeit und Temperatur				≥1×105
Pin Resistance	DC 500V	Normalzustand		MΩ	≥1×105
		Konstante Feuchtigkeit und Temperatur			≥1×103
Oberflächendurchschlagsfestigkeit	Normalzustand			d=1mm (Kv/mm)	≥1.2
	Konstante Feuchtigkeit und Temperatur				≥1.1
Dielektrizitätskonstante	10GHZ			εr	2,20, 2,55, 2,65, 3,0, 3,5 (±2%)
Verlustfaktor	10GHZ			tgδ	2,2	≤7×10-4
					2.55~2.65	≤1×10-3
					3.0~3.5	≤1.5×10-3

Außer F4B PWB stellen wir auch die Hochfrequenzleiterplatten zur Verfügung, die auf Rogers-Material, takonischem Material und Arlon etc. zum Beispiel die Liste unten basieren:

Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010;
Takonisches TLX-8, TLY-5, RF-35TC, TLF-35 etc.

Arlon AD450, AD600 etc.

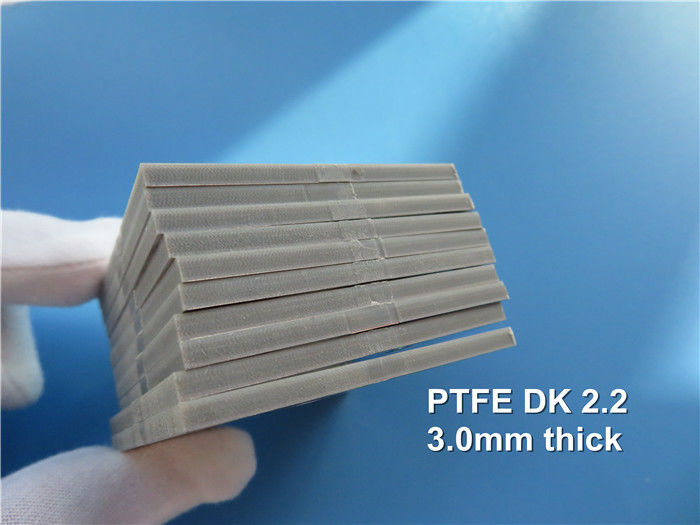

PTFE Hochfrequenz-PWB mit 0.5mm stark mit Immersions-Gold 1

Sie sind willkommen, mit uns für Ihre Untersuchung in Verbindung zu treten. Danke für Ihre Lesung.
