| Grundmaterial: | Hybrides Material Rogers RO4003C +FR4 | Schichtzählung: | 4 Schichten |
|---|---|---|---|
| PWB-Stärke: | 1.1mm | PWB-Größe: | 140 x 35 mm=1PCS |
| Lötmittelmaske: | Blau | Kupfernes Gewicht: | 1oz |
| Oberflächenende: | Immersions-Silber | ||
| Hervorheben: | UL-Immersion silbernes PWB,1.1mm Immersion silbernes PWB,1.1mm 4 Schicht-Leiterplatte |
||

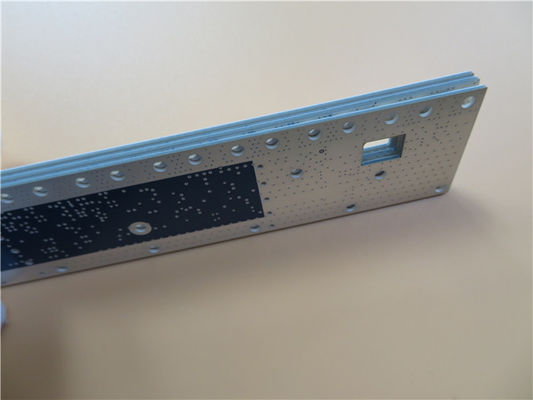

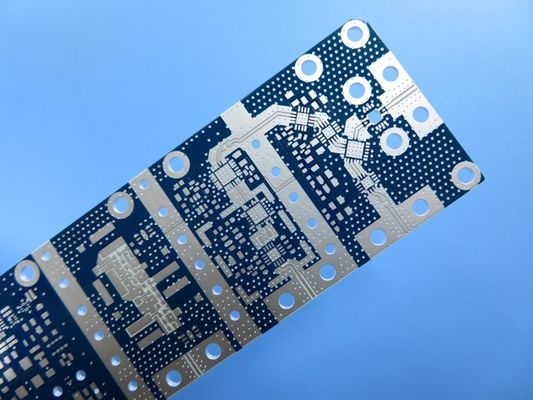

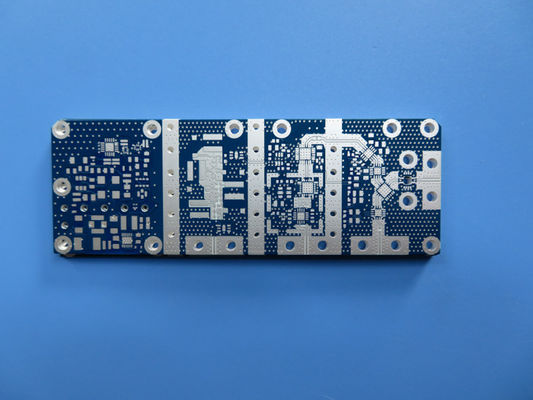

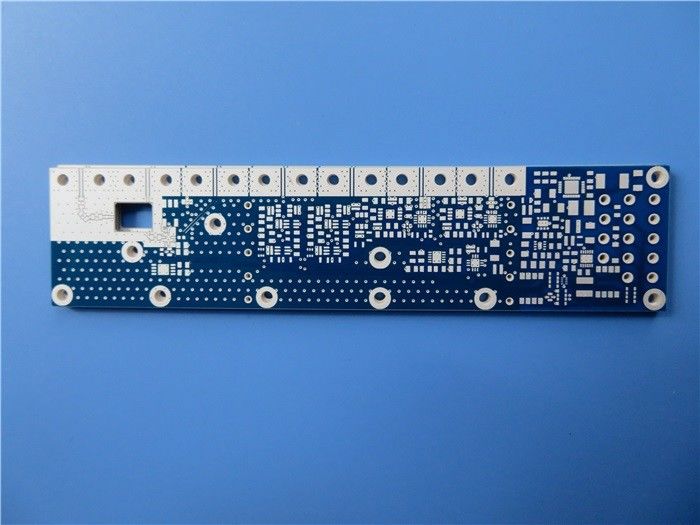

4 Schicht hybrides PWB errichtet auf 8mil 0.203mm RO4003C und FR-4 für in Phasen eingeteilt - Gruppenantennen
(PWBs sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Heute sehen wir eine Art 4 Schicht hybrides PWB, das auf 0.203mm (8mil) errichtet wird RO4003C und FR-4 für die Anwendung des Abschwächers. Es ist 1,1 Millimeter mit blauer Lötmittelmaske und Immersionssilber auf Auflagen stark. Sie werden pro Klasse 2 IPC 6012 unter Verwendung gelieferter Gerber-Daten fabriziert. Je werden 25 Bretter für Versand verpackt.
Lassen Sie uns den Stapel-oben sehen.
Die Schicht 1, zum 2 zu überlagern ist der RO4003C-Kern, dann sind das links Material FR-4. Bretter sind durch Löcher.
Lassen Sie uns das Dünnschliff sehen.
Eigenschaften und Nutzen
1) RO4003C-Ausstellung eine stabile Dielektrizitätskonstante über einem breiten Frequenzbereich. Dieses macht es ein ideales Substrat für Breitbandanwendungen.
2) Signalintegritäts-Leistungsverbesserung über StapelUPS mit allem Brett FR4
3) Wärmebelastungstest, Zuverlässigkeitsprüfung, Isolationswiderstandtest und Ionenverschmutzungstest, AOI-Test etc.
4) Kein MOQ
5) Erfahrene Verkaufspersonen stellen erfahrene Kundendienste zur Verfügung.
Anwendungen
Rf-Transceiver, Energieteiler, LNB, Abschwächer, Richtkoppler, Fotokupplung
Parameter-und Leistungsblatt
| PWB-GRÖSSE | 140 x 35 mm=1PCS |
| BRETT-ART | Mehrschichtiges PWB |
| Zahl von Schichten | 4 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | JA |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 35um |
| RO4003C 0.203mm | |
| Kupfer ------- 35um (1oz) MidLayer 1 | |
| FR-4 0.5mm | |
| Kupfer ------- 35um (1oz) MidLayer 2 | |
| FR-4 0.2mm | |
| Kupfer ------- Schicht 35um BOT | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 7,8 Mil/4,4 |
| Minimale/maximale Löcher: | 0,3 Millimeter/2,5 Millimeter |
| Zahl von verschiedenen Löchern: | 4 |
| Zahl von Bohrlöchern: | 91 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | Hybrides Material Rogers RO4003C +FR4 |
| Abschließende Folie extern: | 1 Unze |
| Abschließende Folie intern: | 1 Unze |
| Abschließende Höhe von PWB: | 1,1 Millimeter ±0.11 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersionssilber |
| Löten Sie Maske, auf zuzutreffen: | SPITZEN- und unter, Minimum 12micron |
| Lötmittel-Masken-Farbe: | Blau, KSM-6189BL04/KSM-19H01 |
| Lötmittel-Masken-Art: | LPSM |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | NEIN |
| Farbe der Teillegende | NEIN |
| Hersteller Name oder Logo: | NEIN |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.3mm. |
| FLAMIBILITY-BEWERTUNG | Zustimmung Min. ULs 94-V0. |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
