Optimiert hybrider Stapel-oben PWB-FR-4 Signal-Integrität und die PWB-Kosten

Hybrider PWB-Stapel-oben optimiert Signal-Integrität und die PWB-Kosten

Heute werden wir über hybrides PWB sprechen. Wir beziehen hauptsächlich uns das auf Hochfrequenzmaterial, das mit Epoxidglas gemischt wird.

Lassen Sie uns den Stapel-oben sehen, um Idee über hybride Struktur zu erhalten.

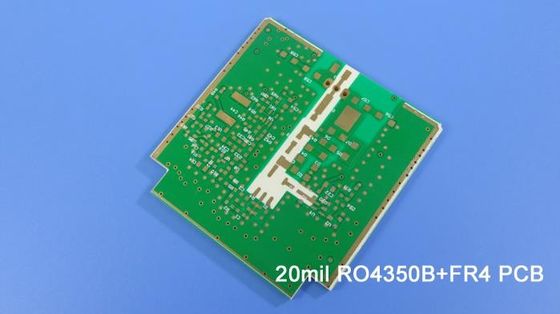

Schicht 1 bis Schicht 2 ist der Kern RO4350B-Hochfrequenzmaterials und die Schicht 3, zum 4 zu überlagern ist der Kern des Epoxidglases FR-4. Die 2 Kerne werden durch ein Blatt von klebendem verpfändet (prepreg).

Arten hybriden PWBs

Das hybride PWB kann eine Mischung von FR-4 und von Hochfrequenzmaterial sein, wie oben erwähnt, eine andere Art eine Mischung des Hochfrequenzmaterials mit unterschiedlicher Dielektrizitätskonstante (DK), zum Beispiel RT/duroid 5880 und RO4350B etc. ist.

Warum benutzen wir hybrides PWB?

Es gibt 3 Hauptgründe, die uns überzeugen, diese Art mehrschichtigen HochfrequenzpWBs zu benutzen, d.h. erhöhten gekostete, der Zuverlässigkeit verbesserte und elektrische Eigenschaften.

Die Kosten des Hochfrequenzmaterials sind viel höher als FR-4 manchmal wenn sie Kreuzung von FR-4 verwenden und Hochfrequenzmaterial kann das gekostete Problem lösen.

Es verursacht Zuverlässigkeitsprobleme, wenn der CTE-Wert des PWB-Materials, das benutzt wird, verhältnismäßig hoch ist, während etwas Hochfrequenzmaterialien hohe CTE-Eigenschaften haben. Wenn ein niedriges Material CTE FR-4 mit einem hohen CTE-Material kombiniert wird, um ein mehrschichtiges Brett zu machen, ist das zusammengesetzte CTE annehmbar und so erhöht Zuverlässigkeit.

Meistens erfordern einige Linien des Misch-PWB-Brettes sehr hohe elektrische Leistung, einige erfordern nicht hoch in diesem Fall die Teile mit niedrigen elektrischen Leistungsanforderungen sind verwendete FR4, während die Teile mit hohen elektrischen Leistungsanforderungen teurere Hochfrequenzmaterialien benutzen. Einige unter Verwendung unterschiedlichen DK des Materials, zum von Misch-PWB, ist es zu machen auch, elektrische Eigenschaften, wie in einige Anwendungen von Kombinatoren und von Filtern, unter Verwendung der verschiedenen Werte von DK-Material zu verbessern.

Dünnschliff eines hybriden PWBs

Warum wählen Sie FR-4?

Mischung von FR-4 und von Hochfrequenzmaterialien wird mehr und mehr üblich, weil FR-4 und die überwiegende Mehrheit von Hochfrequenzmaterialien kleine Kompatibilitätsprobleme haben.

Laminierung

Um eine zuverlässige Laminierung zu erhalten, beschließen wir zuerst pp.-Blatt des Hochfrequenzmaterials und benutzen den korrekten drückenden Zyklus. Die Haftschicht des gleichen Materials ist für den einfacheren drückenden Zyklus vorteilhafter.
