Produktdetails:
Zahlung und Versand AGB:
|
| Ausgangsmaterial: | RO3210 | Anzahl der Schichten: | 2 Schichten |
|---|---|---|---|
| PCB-Dicke: | 00,8 mm | PCB-Größe: | 35 x 77 mm = 2 Entwürfe = 2 PCS |
| Lötmaske: | Grün | Seidenfilter: | Weiß |
| Kupfergewicht: | 0.5 Unzen | Oberflächenveredelung: | Immersionsgold |
| Hervorheben: | AutomobilRO3210 leiterplatte,AutomobilDK10.2 leiterplatte,Leiterplatte des Auto-RO3210 |
||

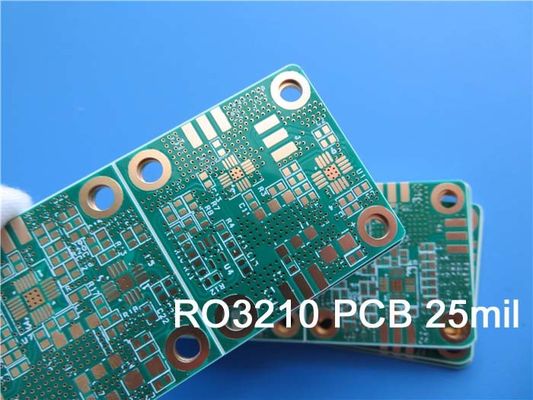

Rogers RO3210 Hochfrequenzkreismaterialien sind keramisch gefüllte Laminate, verstärkt mit gewebter Glasfaser.Diese Materialien sind so konzipiert, dass sie eine außergewöhnliche elektrische Leistungsfähigkeit und mechanische Stabilität bieten. RO3210-Laminate kombinieren die Oberflächenglatheit eines nicht gewebten PTFE-Laminats. Da diese Materialien mit Standardtechniken zur Verarbeitung von PTFE-Leiterplatten zu PCB hergestellt werden können, ist es nicht möglich, die Oberfläche der PTFE-Laminate zu verändern.Es führt zu einer Massenproduktion und einem wettbewerbsfähigen Preis auf dem MarktDie dielektrische Konstante des RO3210-Substrats beträgt 10,2 mit einem Ablösungsfaktor von 0.0027.
Typische Anwendungs:
1. Kollisionsvermeidungssysteme für Fahrzeuge
2. Automotive globale Positionen Satellitenantennen
3. Datalink auf Kabelsystemen
4. LMDS und drahtloses Breitband
5Fernlesegeräte
PCB-Spezifikationen
| PCB-Größe | 35 x 77 mm = 2 Entwürfe = 2 PCS |
| TYPE des Boards | Doppelseitige PCB |
| Anzahl der Schichten | 2 Schichten |
| Oberflächenbefestigungskomponenten | - Ja, das ist es. |
| Durch Lochkomponenten | Nein |
| Layer Stackup | Kupfer ------- 18um ((0,5 oz) + Platten-TOP-Schicht |
| RO3210 0,635 mm | |
| Kupfer ------- 18um ((0,5 oz) + BOT-Blechschicht | |
| Technik | |
| Mindestspuren und Raum: | 6 Mil / 6 Mil |
| Mindest- und Höchstlöcher: | 0.3 mm / 5.6 mm |
| Anzahl der verschiedenen Löcher: | 2 |
| Anzahl der Bohrlöcher: | 182 |
| Anzahl der geschliffenen Schlitze: | 0 |
| Anzahl der inneren Ausschnitte: | 0 |
| Impedanzkontrolle: | Nein |
| Zahl des Goldfingers: | 0 |
| BORT-Material | |
| Epoxiglas: | RO3210 0,635 mm |
| Endfolie äußerlich: | 1 Unze |
| Endfolie im Inneren | 1 Unze |
| Endhöhe der PCB: | 0.8 mm ± 0.08 |
| Beschichtung und Beschichtung | |
| Oberflächenbearbeitung | Immersionsgold (23,3%) 0,05 μm über 3 μm Nickel |
| Lötmaske gilt für: | Oben und unten, 12 Mikron Minimum |
| Farbe der Lötmaske: | Grün, PSR-2000GT600D, von Taiyo geliefert. |
| Typ der Lötmaske: | LPSM |
| Kontur/Schnitt | Routing, V-Schnitt |
| Markierung | |
| Seite der Komponentenlegende | Ober und Unter. |
| Farbe der Komponentenlegende | Weiß, IJR-4000 MW300, Marke Taiyo |
| Herstellername oder -logo: | Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch | Durchlöchert (PTH), Mindestgröße 0,3 mm. |
| BEMERKUNG der Entflammbarkeit | UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz | |
| Ausmaß des Umrisses: | 0.0059" |
| Plattierung: | 0.0029" |
| Toleranz für Bohrungen: | 0.002" |
| TEST | 100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich | Weltweit, weltweit. |
Datenblatt von Rogers3210(R)O3210)
| RO3210 Typischer Wert | |||||
| Eigentum | RO3210 | Ausrichtung | Einheiten | Die Situation | Prüfmethode |
| Dielektrische Konstante,ε Prozess | 10.2 ± 0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Geklemmte Streifenlinie | |
| Dielektrische Konstante | 10.8 | Z | 8 GHz bis 40 GHz | Differentielle Phasenlänge Methode | |
| Verwüstungsfaktor,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | - 459 | Z | ppm/°C | 10 GHz 0°C bis 100°C | IPC-TM-650 2.5.5.5 |
| Dimensionelle Stabilität | 0.8 | X, Y | mm/m | - Das ist nicht wahr. | ASTM D257 |
| Volumenwiderstand | 103 | MΩ.cm | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Oberflächenwiderstand | 103 | MΩ | - Das ist nicht wahr. | IPC 2.5.17.1 | |
| Zugmodul | 579 517 |
M.D. CMD |
KPSI | 23°C | ASTM D 638 |
| Absorption von Wasser | < 01 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| Spezifische Wärme | 0.79 | j/g/k | Berechnet | ||
| Wärmeleitfähigkeit | 0.81 | W/M/K | 80°C | ASTM C518 | |
| Koeffizient der thermischen Ausdehnung (-55 bis 288°C) |
13 34 |
X, Y Z |
ppm/°C | 23°C/50% Höchstemperatur | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ASTM D3850 | |
| Dichte | 3 | gm/cm3 | |||
| Stärke der Kupferschalen | 11 | Schneller | 1 Unze, EDC nach dem Schwimmen | IPC-TM 2.4.8 | |
| Entflammbarkeit | V-0 | UL 94 | |||
| Bleifreies Verfahren kompatibel | - Ja, das ist es. | ||||
