RO3010 25mil 0.635mm Mikrowelle Lötmittel-Maske PWB-Brett-LPSM
  • Name

RO3010 25mil 0.635mm Mikrowelle Lötmittel-Maske PWB-Brett-LPSM

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten Informationen
Produktbeschreibung
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-049.V1.0
Grundmaterial:
RO3010
Schichtzählung:
2 Schichten
PWB-Stärke:
0.8mm
PWB-Größe:
100 x 100mm=1PCS
Lötmittelmaske:
Grün
Silkscreen:
Weiß
Kupfernes Gewicht:
0.5oz
Oberflächenende:
Immersions-Gold
Hervorheben:

Mikrowelle 25mil PWB-Brett

,

0.635mm Mikrowelle PWB-Brett

,

Mikrowelle PWB Rf-25mil

Produktbeschreibung

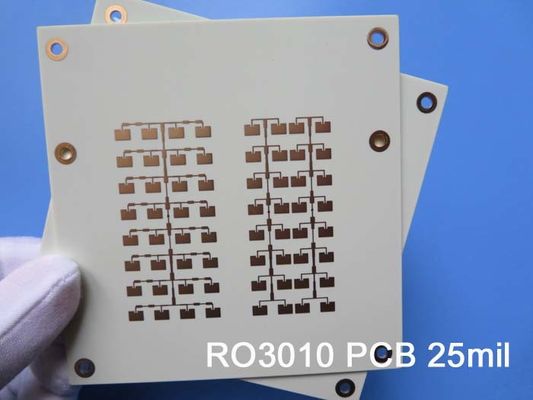

Rogers Microwave PCB hergestellt auf RO3010 25mil 0,635 mm DK10.2 mit Gold für Patch-Antenne für drahtlose Kommunikation

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)



Rogers RO3010-Hochfrequenzschaltungsmaterialien sind mit Keramik gefüllte PTFE-Verbundwerkstoffe, die für den Einsatz in kommerziellen Mikrowellen- und HF-Anwendungen vorgesehen sind.Es wurde entwickelt, um außergewöhnliche elektrische und mechanische Stabilität zu wettbewerbsfähigen Preisen zu bieten.Die mechanischen Eigenschaften sind konsistent.Dies ermöglicht es dem Designer, mehrschichtige Platinendesigns zu entwickeln, ohne dass es zu Verwerfungen oder Zuverlässigkeitsproblemen kommt.RO3010-Materialien weisen einen Wärmeausdehnungskoeffizienten (CTE) in der X- und Y-Achse von 17 ppm/℃ auf.Dieser Ausdehnungskoeffizient ist an den von Kupfer angepasst, wodurch das Material eine hervorragende Dimensionsstabilität mit einer typischen Ätzschrumpfung nach dem Ätzen und Backen von weniger als 0,5 mil pro Zoll aufweist.Der CTE der Z-Achse beträgt 24 ppm/℃, was eine außergewöhnliche Zuverlässigkeit der plattierten Durchgangsbohrung selbst in rauen Umgebungen bietet.



Typische Anwendungen:

1) Kfz-Radar

2) Mobilfunk-Telekommunikationssysteme

3) Datenverbindung über Kabelsysteme

4) Direktübertragungssatelliten

5) Satellitenantennen zur globalen Positionierung

6) Patchantenne für drahtlose Kommunikation

7) Leistungsverstärker und Antennen

8) Stromversorgungs-Backplanes

9) Fernzählerableser



PCB-Spezifikationen

PCB-GRÖSSE 100 x 100 mm = 1 Stück
BOARD-TYP Doppelseitige Leiterplatte
Anzahl der Schichten 2 Schichten
Oberflächenmontierte Komponenten JA
Durchgangslochkomponenten JA
Ebenenstapel Kupfer ------- 18 um (0,5 oz) + obere Schicht aus Platte
RO3010 0,635 mm
Kupfer ------- 18 um (0,5 oz) + Platte BOT Layer
TECHNOLOGIE
Minimaler Trace und Space: 6 Mio. / 6 Mio
Mindest-/Höchstanzahl an Löchern: 0,3 mm / 1,5 mm
Anzahl verschiedener Löcher: n / A
Anzahl Bohrlöcher: n / A
Anzahl gefräster Schlitze: 0
Anzahl interner Aussparungen: 0
Impedanzkontrolle: NEIN
Anzahl Goldfinger: 0
PLATTENMATERIAL
Glasepoxidharz: RO3010 0,635 mm
Endgültige Folie außen: 1 Unze
Endfolie innen: N / A
Endgültige Höhe der Leiterplatte: 0,8 mm ±0,1 mm
PLATTIEREN UND BESCHICHTEN
Oberflächenfinish Immersionsgold
Lötstopplack auftragen auf: Unten, mindestens 12 Mikron
Farbe der Lötmaske: Grün, PSR-2000GT600D, von Taiyo geliefert.
Lötmaskentyp: LPSM
KONTUR/SCHNEIDEN Routenführung
MARKIERUNG
Seite der Komponentenlegende Unterseite
Farbe der Komponentenlegende Weiß, IJR-4000 MW300, Marke Taiyo
Name oder Logo des Herstellers: Auf der Tafel ist ein Dirigenten- und Beinfreibereich markiert
ÜBER N / A
ENTZÜNDLICHKEITSBEWERTUNG UL 94-V0-Zulassung MIN.
Maßtoleranz
Umrissmaß: 0,0059"
Plattenbeschichtung: 0,0029"
Bohrertoleranz: 0,002"
PRÜFEN 100 % elektrischer Test vor dem Versand
Art des zu liefernden Kunstwerks E-Mail-Datei, Gerber RS-274-X, PCBDOC usw
SERVICE BEREICH Weltweit, global.



RO3010 25mil 0.635mm Mikrowelle Lötmittel-Maske PWB-Brett-LPSM 0



Datenblatt von Rogers 3010(RO3010)

RO3010 Typischer Wert
Eigentum RO3010 Richtung Einheiten Zustand Testmethode
Dielektrizitätskonstante, εProzess 10,2 ± 0,05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 Geklemmte Streifenleitung
Dielektrizitätskonstante,εDesign 11.2 Z   8 GHz bis 40 GHz Differenzielle Phasenlängenmethode
Verlustfaktor,tanδ 0,0022 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Wärmekoeffizient von ε -395 Z ppm/℃ 10 GHz -50℃bis 150℃ IPC-TM-650 2.5.5.5
Dimensionsstabilität 0,35
0,31		 X
Y		 mm/m COND A IPC-TM-650 2.2.4
Volumenwiderstand 105   MΩ.cm COND A IPC 2.5.17.1
Oberflächenwiderstand 105   MΩ COND A IPC 2.5.17.1
Zugmodul 1902
1934		 X
Y		 MPa 23℃ ASTM D 638
Feuchtigkeitsaufnahme 0,05   % D48/50 IPC-TM-650 2.6.2.1
Spezifische Wärme 0,8   j/g/k   Berechnet
Wärmeleitfähigkeit 0,95   W/M/K 50℃ ASTM D 5470
Der Wärmeausdehnungskoeffizient
(-55 bis 288℃)		 13
11
16		 X
Y
Z		 ppm/℃ 23℃/50 % relative Luftfeuchtigkeit IPC-TM-650 2.4.4.1
Td 500   ℃TGA   ASTM D 3850
Dichte 2.8   gm/cm3 23℃ ASTM D 792
Kupferschälfestigkeit 9.4   Ib/in. 1 Unze, EDC nach Lötschwimmer IPC-TM 2.4.8
Entflammbarkeit V-0       UL 94
Kompatibel mit bleifreiem Prozess Ja
