Produktdetails:
Zahlung und Versand AGB:
|
| Ausgangsmaterial: | TLX-0 | Schicht-Zählung: | 2 Schichten |
|---|---|---|---|
| PWB-Stärke: | 1,6 mm | PWB-Größe: | 135 x 66 mm = 1 PCS |
| Lötmittel-Maske: | Grün | Silkscreen: | Weiß |
| Kupfernes Gewicht: | 1oZ | Oberflächenende: | HASL bleifrei |
| Markieren: | Silber PWB der Immersions-62mil,1.575mm Immersion silbernes PWB,62mil HASL bleifreies PWB |
||

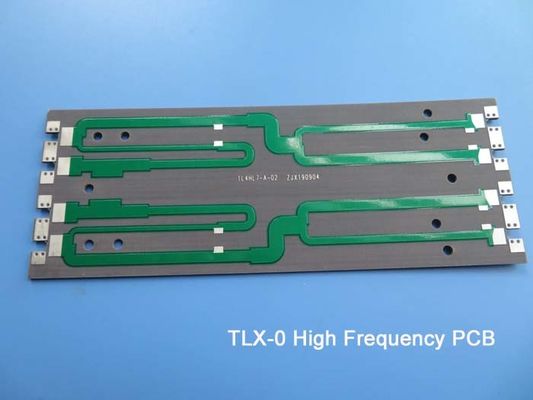

Taconische Hochfrequenz-PCBAufbauendTLX-0 62mil 1,575mmMit Immersion Silber fürHF-Antenne
(Druckplatten sind maßgeschneiderte Produkte, das Bild und die gezeigten Parameter dienen nur zur Referenz)
TLX bietet Zuverlässigkeit in einer Vielzahl von HF-Anwendungen.Es eignet sich für Mikrowellenkonstruktionen mit geringer Schichtzahl.
TLX ist ein PTFE-basiertes Glasfaserlaminat, ideal für den Einsatz in Radarsystemen, Mobilfunkkommunikation, Mikrowellen-Testgeräten, Mikrowellenübertragungsgeräten und HF-Komponenten.
PCB-Spezifikationen
| PCB-Größe | 135 x 66 mm = 1 PCS |
| TYPE des Boards | Doppelseitige PCB |
| Anzahl der Schichten | 2 Schichten |
| Oberflächenbefestigungskomponenten | - Ja, das ist es. |
| Durch Lochkomponenten | Nein |
| Layer Stackup | Kupfer ------- 35um ((1 oz) + Platten-TOP-Schicht |
| TLX-0 1,575 mm | |
| Kupfer ------- 35um ((1 oz) + Platte BOT Schicht | |
| Technik | |
| Mindestspuren und Raum: | 7 Mil / 7 Mil |
| Mindest- und Höchstlöcher: | 0.4mm/2.0mm |
| Anzahl der verschiedenen Löcher: | N/A |
| Anzahl der Bohrlöcher: | N/A |
| Anzahl der geschliffenen Schlitze: | 0 |
| Anzahl der inneren Ausschnitte: | 0 |
| Impedanzkontrolle: | Nein |
| Zahl des Goldfingers: | 0 |
| BORT-Material | |
| Epoxiglas: | TLX-0 1,575 mm |
| Endfolie äußerlich: | 1.5 Unzen |
| Endfolie im Inneren | N/A |
| Endhöhe der PCB: | 1.6 mm ± 10% |
| Beschichtung und Beschichtung | |
| Oberflächenbearbeitung | HASL ohne Blei |
| Lötmaske gilt für: | Boden, 12 Mikron Minimum |
| Farbe der Lötmaske: | Grün, PSR-2000GT600D, von Taiyo geliefert. |
| Typ der Lötmaske: | LPSM |
| Kontur/Schnitt | Routing |
| Markierung | |
| Seite der Komponentenlegende | Unterseite |
| Farbe der Komponentenlegende | Weiß, IJR-4000 MW300, Marke Taiyo |
| Herstellername oder -logo: | Auf der Tafel in einem Dirigenten und mit Beinen markiert |
| Durch | N/A |
| BEMERKUNG der Entflammbarkeit | UL 94-V0 Genehmigung MIN. |
| Dimensionstoleranz | |
| Ausmaß des Umrisses: | 0.0059" |
| Plattierung: | 0.0029" |
| Toleranz für Bohrungen: | 0.002" |
| TEST | 100% elektrischer Test vor der Lieferung |
| Art der zu liefernden Kunstwerke | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| Dienstleistungsbereich | Weltweit, weltweit. |
TLX ist ein Arbeitspferd in der RF-Mikrowellen-Substratwelt, wo die Glasfaser mechanische Verstärkung bietet, wo immer ein Substrat schwere Umgebungen erlebt, wie:Schleichwiderstand für PCB, die an einem Gehäuse verschraubt sind und bei einem Weltraumstart auf hohe Vibrationswerte stoßen, hohe Temperaturbelastung in Motorenmodulen, Strahlungsbeständigkeit im Weltraum,Antenne für Kriegsschiffe, die sich extremen Umgebungen auf See unterziehen, und Substrat für Höhenmessgeräte, die während des Fluges einen weiten Temperaturbereich erkennen.
Es gibt TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) und TLX-6 (dk2.65) in der TLX-Familie.TLX-9 beträgt 0.05mm bis 6.35mm (2mil - 250mil), TLX-8 reicht von 0.064mm bis 6.35mm (2.5mil bis 250mil), TLX-7 reicht von 0.089mm bis 6.35mm (3.5mil - 250mil), TLX-6 reicht von 0.089mm bis 6.35mm (3.5mil bis 250mil).
Vorteile:
(1) Niedrige Feuchtigkeitsabsorption
(2) UL 94 V-O Bewertung
(3) Bei Mikrowellenkonstruktionen mit geringer Schichtzahl
Anwendungen:
(1) Antennen
(2) Koppler, Splitter, Kombinatoren,
(3) Verstärker, Mischer, Filter
(4) Passive Bauteile
DK TLX-0
| Typ | DK | |
| TLY-5A | 2.17 | |
| TLY-5 | 2.20 | |
| TLY-3 | 2.33 | |
| TLT-0 | TLX-0 | 2.45 |
| TLT-9 | TLX-9 | 2.50 |
| TLT-8 | TLX-8 | 2.55 |
| TLT-7 | TLX-7 | 2.60 |
| TLT-6 | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| Die in Anhang I der Verordnung (EU) Nr. 575/2013 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 575/2013 zu entnehmen. | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| Die Bezeichnung "TRF-41" | 4.10 | |
| Der Typ TRF-43 | 4.30 | |
| Die Bezeichnung "TRF-45" | 4.50 | |
| RF-60A | 6.15 | |
| CER-10 | 10 | |
