PWB-Brett Rf-20mil Doppeltes mit Seiten versehenes 1oz mit Grundmaterial RT/Duroid 5870

20mil Double Sided 1oz RF PCB Board With RT/Duroid 5870 Base Material
20mil Double Sided 1oz RF PCB Board With RT/Duroid 5870 Base Material 20mil Double Sided 1oz RF PCB Board With RT/Duroid 5870 Base Material

Großes Bild :  PWB-Brett Rf-20mil Doppeltes mit Seiten versehenes 1oz mit Grundmaterial RT/Duroid 5870

Produktdetails:
Herkunftsort: China
Markenname: Bicheng
Zertifizierung: UL, ISO9001, IATF16949
Modellnummer: BIC-016.V1.0
Zahlung und Versand AGB:
Min Bestellmenge: 1pcs
Preis: USD9.99-99.99
Verpackung Informationen: Vakuum bags+Cartons
Lieferzeit: 8-9 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 5000pcs pro Monat
Ausführliche Produkt-Beschreibung
Grundmaterial: RT/Duroid 5870 PWB-Größe: 99 x 65mm=1PCS
PWB-Stärke: 0.6mm Schichtzählung: 2 Schichten
Kupfernes Gewicht: 1oz Oberflächenende: Immersionsgold
Markieren:

Duroid 5870 Rf-PWB-Brett

,

PWB-Brett Rf-1oz

,

mit Seiten versehenes Leiterplatte des Doppelt-1oz

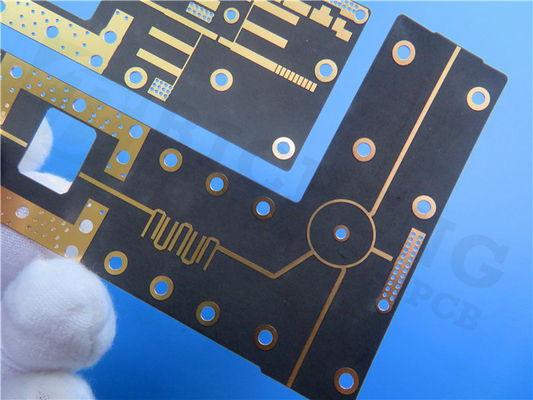

Rogers RT/Duroid 5870 20mil 0.508mm Hochfrequenz-PWB-Doppeltes Sied Rf-PWB für Millimeter-Wellen-Anwendungen

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)



Rogers, die Material RT/duroid 5870 Hochfrequenz-Glas-microfiber ist-, verstärkte PTFE-Zusammensetzungen, das für die Forderung stripline und Mikrobandleitervon stromkreisanwendungen bestimmt ist. Die außergewöhnlichen Dielektrizitätskonstanteeinheitlichkeitsergebnisse von seinen nach dem Zufall orientierten microfibers. Die Dielektrizitätskonstante von RT/duroid 5870 ist von Platte zu Platte einheitlich und ist über einem breiten Frequenzbereich konstant. Sein niedriger Verlustfaktor verlängert die Nützlichkeit von RT/duroid 5870 zum Ku-Band und oben. Materialien RT/duroid 5870 werden leicht geschnitten, geschoren und maschinell bearbeitet, um zu formen. Sie sind beständig gegen alle Lösungsmittel und Reagenzien kalt, heiß oder, normalerweise benutzt, wenn sie gedruckte Schaltungen ätzen oder wenn sie Ränder und Löcher überziehen.



Die typischen Anwendungen sind Handelsfluglinien-Breitbandantennen, Mikrobandleiterstromkreise, stripline Stromkreise, Millimeterwellenanwendungen, Militärradarsysteme, Fluglenksysteme und digitale Radiopunkt-zu-punktantennen etc.



PWB-Spezifikationen

PWB-GRÖSSE 99 x 65mm=1PCS
BRETT-ART Doppeltes versah PWB mit Seiten
Zahl von Schichten 2 Schichten
Oberflächenberg-Komponenten JA
Durch Loch-Komponenten JA
SCHICHT STACKUP Kupfer ------- Oberschicht 35um (1 Unze) +plate
RT/duroid 5870 0.508mm
Kupfer ------- 35um (1oz) + Platte BOT Schicht
TECHNOLOGIE
Minimale Spur und Raum: Mil 5 Mil/4,5
Minimale/maximale Löcher: 0,3 Millimeter/4,6 Millimeter
Zahl von verschiedenen Löchern: 7
Zahl von Bohrlöchern: 105
Zahl von Ausfräsungen: 0
Zahl von internen Ausschnitten: 0
Widerstand-Steuerung: nein
Zahl des Goldfingers: 0
BRETT-MATERIAL
Glasepoxid: RT/duroid 5870 0.508mm
Abschließende Folie extern: 1,0 Unze
Abschließende Folie intern: N/A
Abschließende Höhe von PWB: 0,6 Millimeter ±0.1
ÜBERZIEHEN UND BESCHICHTEN
Oberflächenende Immersions-Gold
Löten Sie Maske, auf zuzutreffen: N/A
Lötmittel-Masken-Farbe: N/A
Lötmittel-Masken-Art: N/A
CONTOUR/CUTTING Wegewahl
MARKIERUNG
Seite der Teillegende n/a
Farbe der Teillegende N/A
Hersteller Name oder Logo: N/A
ÜBER Überzogen durch Loch (PTH), minimale Größe 0.3mm. Lötmittelmaske deckte auf
FLAMIBILITY-BEWERTUNG Zustimmung Min. ULs 94-V0.
MASS-TOLERANZ
Entwurfsmaß: 0,0059"
Brettüberzug: 0,0029"
Bohrgerättoleranz: 0,002"
TEST 100% früherer Versand elektrischen Tests
ART DER GELIEFERT ZU WERDEN GRAFIK E-Mail-Datei, Gerber RS-274-X, PCBDOC usw.
VERSORGUNGSBEREICH Weltweit global.



PWB-Brett Rf-20mil Doppeltes mit Seiten versehenes 1oz mit Grundmaterial RT/Duroid 5870 0



Leistungsblatt von Rogers RT/duroid 5870

Typischer Wert RT/duroid 5870
Eigentum RT/duroid 5870 Richtung Einheiten Bedingung Prüfmethode
Dielektrizitätskonstante, εProcess 2,33
spezielles 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 MHZ IPC-TM-650 2.5.5.3
10 Gigahertz IPC-TM 2.5.5.5
Dielektrizitätskonstante, εDesign 2,33 Z N/A 8GHz zu 40 Gigahertz Differenziale Phasen-Längen-Methode
Verlustfaktor, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 MHZ IPC-TM-650 2.5.5.3
10 Gigahertz IPC-TM 2.5.5.5
Thermischer Koeffizient ε -115 Z ppm/℃ -50℃to 150 IPC-TM-650 2.5.5.5
Spezifischer Durchgangswiderstand 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Oberflächenwiderstandskraft 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Spezifische Wärme 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Berechnet
Dehnbarer Modul Test bei 23 Test bei 100 N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Bruchspannung 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Bruchdehnung 9,8 8,7 X %
9,8 8,6 Y
Druckmodul 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Bruchspannung 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Bruchdehnung 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Feuchtigkeitsaufnahme 0,02 N/A % 0,62" (1.6mm) D48/50 ASTM D 570
Wärmeleitfähigkeit 0,22 Z W/m/k 80 ASTM C 518
Ausdehnungskoeffizient 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
TD 500 N/A TGA N/A ASTM D 3850
Dichte 2,2 N/A gm/cm3 N/A ASTM D 792
Kupferne Schale 27,2 (4,8) N/A Pli (N/mm) Folie 1oz (35mm) EDC
nach Lötmittelfloss
IPC-TM-650 2.4.8
Entflammbarkeit V-0 N/A N/A N/A UL 94
Bleifreier Prozess kompatibel Ja N/A N/A N/A N/A
