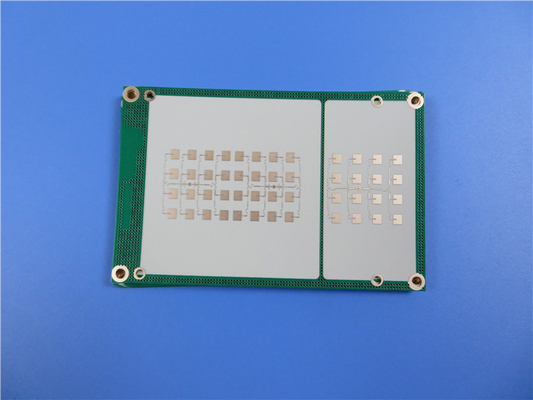

Rogers 4003 versah Hochfrequenz-PWB-Doppeltes Rf-PWB für Antennen mit Seiten
(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)
Einleitung von RO4003C-Material
Rogers Corporation stellt die gesponnenen keramisch-gefüllten Laminate des glasverstärkten Kohlenwasserstoffs her, die als RO4003C-Hochfrequenzmaterialien bekannt sind. Es kann unter Verwendung der Materialien hergestellt werden, die vom Epoxidharz gemacht werden und teilt die gleichen elektrischen Eigenschaften als PTFE-/wovenglas. Sobald Arbeitsfrequenzen 500 MHZ und jenseits erreichen, haben Designer eine viel kleinere Anzahl von den Laminaten, zum von zu wählen. Designer von Rf-Mikrowellenstromkreisen, von zusammenpassenden Netzen und von kontrollierten Widerstandfernleitungen können auf die Eigenschaften von RO4003C-Material bauen. Höhere Arbeitsfrequenzen den Gebrauch von Standardschaltungsbrettmaterialien in vielen Anwendungen verhindern, während niedriger dielektrischer Verlust RO4003C-Material ermöglicht, in jenen Anwendungen eingesetzt zu werden. Die Dielektrizitätskonstante ist über einem breiten Frequenzbereich konsequent und hat einen der Koeffizienten der niedrigsten Temperatur jedes möglichen Leiterplattematerials. Der thermische Ausdehnungskoeffizient (CTE) des RO4003C-Materials bietet den PWB-Designern einige bedeutende Vorteile an. Wegen seines identischen Expansionskoeffizienten zu dem des Kupfers, RO4003C weist hohe Masshaltigkeit, eine Qualität auf, die für die Schaffung von gemischten dielektrischen mehrschichtigen Brettern erfordert wird. Sogar in den Anwendungen, die extremen Wärmestoß benötigen, stellt die niedrige Z-Achse CTE RO4003C zuverlässige überzogene Durchlochqualität sicher. Die Expansionseigenschaften des RO4003C-Materials sind über der ganzen Temperaturspanne PWBs dank seinen Tg von >280C verarbeitend stabil.
PWB-Spezifikationen
| PWB-GRÖSSE | 58 x 110mm=1up |
| BRETT-ART | Doppeltes versah PWB mit Seiten |
| Zahl von Schichten | 2 Schichten |
| Oberflächenberg-Komponenten | JA |
| Durch Loch-Komponenten | NEIN |
| SCHICHT STACKUP | Kupfer ------- Oberschicht 35um (1 Unze) +plate |
| RO4003C 0.203mm | |
| Kupfer ------- 35um (1oz) + Platte BOT Schicht | |
| TECHNOLOGIE | |
| Minimale Spur und Raum: | Mil 6 Mil/11 |
| Minimale/maximale Löcher: | 0,4 Millimeter/0,4 Millimeter |
| Zahl von verschiedenen Löchern: | 1 |
| Zahl von Bohrlöchern: | 3 |
| Zahl von Ausfräsungen: | 0 |
| Zahl von internen Ausschnitten: | 0 |
| Widerstand-Steuerung: | nein |
| Zahl des Goldfingers: | 0 |
| BRETT-MATERIAL | |
| Glasepoxid: | ℃ RO4003C Tg280, äh<3> |
| Abschließende Folie extern: | 1,5 Unze |
| Abschließende Folie intern: | N/A |
| Abschließende Höhe von PWB: | 0,3 Millimeter ±0.1 |
| ÜBERZIEHEN UND BESCHICHTEN | |
| Oberflächenende | Immersionsgold, 19,5% |
| Löten Sie Maske, auf zuzutreffen: | N/A |
| Lötmittel-Masken-Farbe: | N/A |
| Lötmittel-Masken-Art: | N/A |
| CONTOUR/CUTTING | Wegewahl |
| MARKIERUNG | |
| Seite der Teillegende | N/A |
| Farbe der Teillegende | N/A |
| Hersteller Name oder Logo: | N/A |
| ÜBER | Überzogen durch Loch (PTH), minimale Größe 0.4mm. |
| FLAMIBILITY-BEWERTUNG | N/A |
| MASS-TOLERANZ | |
| Entwurfsmaß: | 0,0059" |
| Brettüberzug: | 0,0029" |
| Bohrgerättoleranz: | 0,002" |
| TEST | 100% früherer Versand elektrischen Tests |
| ART DER GELIEFERT ZU WERDEN GRAFIK | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw. |
| VERSORGUNGSBEREICH | Weltweit global. |
Typische Anwendungen sind, wie folgt:
Automobilradar und Sensoren
Zelluläre Basisstations-Antennen
Direkte Sendungs-Satelliten
Lärmarmer Block
Endverstärker
RFID
Leistungsblatt von Rogers 4003C (RO4003C)
| Typischer Wert RO4003C | |||||
| Eigentum | RO4003C | Richtung | Einheiten | Bedingung | Prüfmethode |
| Dielektrizitätskonstante, εProcess | 3.38±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 klemmte Stripline fest | |
| Dielektrizitätskonstante, εDesign | 3,55 | Z | 8 bis 40 Gigahertz | Differenziale Phasen-Längen-Methode | |
| Ableitung Factortan, δ | 0,0027 0,0021 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Thermischer Koeffizient ε | +40 | Z | ppm/℃ | -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
| Spezifischer Durchgangswiderstand | 1,7 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstandskraft | 4,2 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020") | IPC-TM-650 2.5.6.2 |
| Dehnbarer Modul | 19.650 (2.850) 19.450 (2.821) |
X Y |
MPa (ksi) | Funktelegrafie | ASTM D 638 |
| Dehnfestigkeit | 139 (20,2) 100 (14,5) |
X Y |
MPa (ksi) | Funktelegrafie | ASTM D 638 |
| Biegefestigkeit | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Masshaltigkeit | <0> | X, Y | mm/m (Mil/Zoll) |
nach etch+E2/150℃ | IPC-TM-650 2.4.39A |
| Ausdehnungskoeffizient | 11 14 46 |
X Y Z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃ TMA | IPC-TM-650 2.4.24.3 | ||
| TD | 425 | ℃ TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0,71 | W/M/oK | ℃ 80 | ASTM C518 | |
| Feuchtigkeitsaufnahme | 0,06 | % | 48hours Immersion 0,060" Beispieltemperatur 50℃ |
ASTM D 570 | |
| Dichte | 1,79 | gm/cm3 | ℃ 23 | ASTM D 792 | |
| Kupferne Schale Stength | 1,05 (6,0) |
N/mm (pli) |
nach Lötmittelfloss 1 Unze. Edc-Folie |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | N/A | UL 94 | |||
| Bleifreier Prozess kompatibel | Ja | ||||
