Kundengebundenes doppeltes mit Seiten versehenes Rf-PWB 32mil Rogers 0.813mm RO4003C

Kundengebundenes doppeltes mit Seiten versehenes Rf-PWB 32mil Rogers 0.813mm RO4003C

MOQ: 1pcs
Preis: USD9.99-99.99
Standardverpackung: Vakuum bags+Cartons
Lieferfrist: 8-9 Werktage
Zahlungsmethode: T/T
Lieferkapazität: 5000pcs pro Monat
Einzelheiten
Herkunftsort
China
Markenname
Bicheng
Zertifizierung
UL, ISO9001, IATF16949
Modellnummer
BIC-006.V1.0
Grundmaterial:
RO4300C
PWB-Stärke:
0.9mm
PWB-Größe:
98 x 72mm=1PCS
Schichtzählung:
2 Schichten
Kupfernes Gewicht:
35um
Oberflächenende:
ENIG
Hervorheben:

32mil Rogers PWB-Brett

,

RO4003C Doppeltes mit Seiten versehenes PWB-Brett

,

Kundengebundenes Rf-PWB-Brett

Produktbeschreibung



Rogers 4003 32mil 0,813 mm PCB RO4003C Doppelseitige HF-Hochfrequenz-PCB für Filter

(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)



RO4003C-Kohlenwasserstoff-Keramiklaminate sind darauf ausgelegt, eine außergewöhnliche Hochfrequenzleistung zu liefern und gleichzeitig die Kosten für den Schaltungsbau niedrig zu halten.Da die Betriebsfrequenzen 500 MHz überschreiten, werden die für Designer verfügbaren Laminate begrenzt, RO4003C bleibt jedoch eine zuverlässige Wahl für HF-Mikrowellenschaltungen, Anpassungsnetzwerke und Übertragungsleitungen mit kontrollierter Impedanz.Aufgrund seines geringen dielektrischen Verlusts ist es ein bevorzugtes Material für Anwendungen, bei denen Standard-Leiterplattenmaterialien bei höheren Betriebsfrequenzen nicht verwendet werden können.Darüber hinaus weist RO4003C eine konstante Dielektrizitätskonstante über einen weiten Frequenzbereich und einen der niedrigsten Temperaturkoeffizienten aller Leiterplattenmaterialien auf.Sein thermischer Ausdehnungskoeffizient (CTE) bietet Leiterplattenentwicklern mehrere Vorteile, darunter eine hohe Dimensionsstabilität, die für die Herstellung gemischtdielektrischer Mehrschichtplatinen von entscheidender Bedeutung ist.Selbst unter extremen Thermoschockbedingungen gewährleistet der niedrige Z-Achsen-WAK des RO4003C eine zuverlässige Qualität der plattierten Durchgangslöcher.Darüber hinaus bleiben die Ausdehnungseigenschaften des Materials dank seiner Tg von >280 °C über den gesamten Temperaturbereich der Leiterplattenverarbeitung stabil.



LeiterplatteSpezifikationen

PCB-GRÖSSE 98 x 72 mm = 1 Stück
BOARD-TYP
Anzahl der Schichten Doppelseitige Leiterplatte
Oberflächenmontierte Komponenten JA
Durchgangslochkomponenten JA
Ebenenstapel Kupfer ------- 35um(1oz)+PLATTE
RO4003C 32 mil 0,813 mm
Kupfer ------- 35um(1oz)+PLATTE
TECHNOLOGIE
Minimaler Trace und Space: 6,98 Mio./6,28 Mio
Mindest-/Höchstanzahl an Löchern: 0,3/1,2 mm
Anzahl verschiedener Löcher: 5
Anzahl Bohrlöcher: 481
Anzahl gefräster Schlitze: 0
Anzahl interner Aussparungen: 1
Impedanzkontrolle NEIN
PLATTENMATERIAL
Glasepoxidharz: RO4003C 32 mil (0,813 mm), Tg 288
Endgültige Folie außen: 1,5 Unzen
Endfolie innen: 0oz
Endgültige Höhe der Leiterplatte: 0,9 mm ±0,1
PLATTIEREN UND BESCHICHTEN
Oberflächenfinish Immersionsgold
Lötstopplack auftragen auf: NEIN
Farbe der Lötmaske: NEIN
Lötmaskentyp: N / A
KONTUR/SCHNEIDEN Routenführung
MARKIERUNG
Seite der Komponentenlegende NEIN
Farbe der Komponentenlegende NEIN
Name oder Logo des Herstellers: N / A
ÜBER Durchkontaktiertes Loch (PTH)
ENTZÜNDLICHKEITSBEWERTUNG N / A
Maßtoleranz
Umrissmaß: 0,0059" (0,15 mm)
Plattenbeschichtung: 0,0030" (0,076 mm)
Bohrertoleranz: 0,002" (0,05 mm)
PRÜFEN 100 % elektrischer Test vor dem Versand
Art des zu liefernden Kunstwerks E-Mail-Datei, Gerber RS-274-X, PCBDOC usw
SERVICE BEREICH Weltweit, global.



RO4003C-Leiterplatten (Printed Circuit Boards) spielen eine entscheidende Rolle in verschiedenen elektronischen Anwendungen, darunter Automobilradar und -sensoren, Mobilfunk-Basisstationsantennen, Direktübertragungssatelliten, rauscharme Blöcke, Leistungsverstärker und RFID.

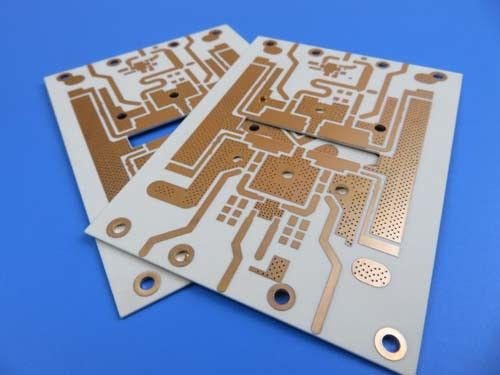

Kundengebundenes doppeltes mit Seiten versehenes Rf-PWB 32mil Rogers 0.813mm RO4003C 0



Datenblatt von Rogers 4003C (RO4003C)

RO4003C Typischer Wert
Eigentum RO4003C Richtung Einheiten Zustand Testmethode
Dielektrizitätskonstante, εProzess 3,38 ± 0,05 Z   10 GHz/23 IPC-TM-650 2.5.5.5 Geklemmte Streifenleitung
Dielektrizitätskonstante,εDesign 3,55 Z   8 bis 40 GHz Differenzielle Phasenlängenmethode
Verlustfaktortan,δ 0,0027
0,0021
Z   10 GHz/23
2,5 GHz/23
IPC-TM-650 2.5.5.5
Wärmekoeffizient von ε +40 Z ppm/ -50bis 150 IPC-TM-650 2.5.5.5
Volumenwiderstand 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oberflächenwiderstand 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische Stärke 31,2(780) Z Kv/mm (v/mil) 0,51 mm (0,020 Zoll) IPC-TM-650 2.5.6.2
Zugmodul 19.650 (2.850)
19.450(2.821)
X
Y
MPa(ksi) RT ASTM D 638
Zugfestigkeit 139(20,2)
100(14,5)
X
Y
MPa(ksi) RT ASTM D 638
Biegefestigkeit 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionsstabilität <0,3 X,Y mm/m
(Mil/Zoll)
nach Ätzung+E2/150 IPC-TM-650 2.4.39A
Der Wärmeausdehnungskoeffizient 11
14
46
X
Y
Z
ppm/ -55bis288 IPC-TM-650 2.4.41
Tg >280   TMA A IPC-TM-650 2.4.24.3
Td 425   TGA   ASTM D 3850
Wärmeleitfähigkeit 0,71   W/M/ÖK 80 ASTM C518
Feuchtigkeitsaufnahme 0,06   % 48 Stunden Eintauchen 0,060"
Probentemperatur 50
ASTM D 570
Dichte 1,79   gm/cm3 23 ASTM D 792
Kupferschälfestigkeit 1.05
(6,0)
  N/mm
(pli)
nach dem Lotschwimmen 1 Unze.
EDC-Folie
IPC-TM-650 2.4.8
Entflammbarkeit N / A       UL 94
Kompatibel mit bleifreiem Prozess Ja
