2L 30mil Rogers 4350 PWB-Hochfrequenz-PWB

Hochfrequenz-PWB PWB-30mil Rogers 4350

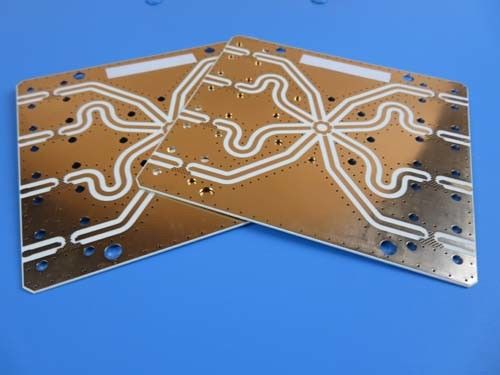

(Leiterplatten sind Produkte nach Maß, das Bild und die gezeigten Parameter sind gerade als Referenz)

Keramische Laminate des Kohlenwasserstoffs mit der Teilnummer RO4350B sollen verbesserte Hochfrequenzleistung und billige Stromkreisherstellung zur Verfügung stellen. Sobald Arbeitsfrequenzen 500 MHZ und jenseits erreichen, haben Designer eine viel kleinere Anzahl von den Laminaten, zum von zu wählen. Die Qualitäten, die von den Designern von Rf-Mikrowellenstromkreisen, von zusammenpassenden Netzen und von kontrollierten Widerstandfernleitungen gefordert werden, sind im Material RO4350B anwesend. Da Standardschaltungsbrettmaterialien nicht in vielen Anwendungen benutzt werden können wegen der höheren Arbeitsfrequenzen, macht niedriger dielektrischer Verlust es möglich, RO4350B-Material in diesen Anwendungen einzusetzen.

Der Temperaturkoeffizient der Dielektrizitätskonstante gehört zu dem niedrigsten jedes möglichen Leiterplattematerials, und die Dielektrizitätskonstante ist über einem breiten Frequenzbereich stabil. Der thermische Ausdehnungskoeffizient RO4350B-Materials (CTE) stellt einigen Schlüsselnutzen zu den PWB-Designern zur Verfügung. Der Expansionskoeffizient von RO4350B ist dem des Kupfers, das das Material ausgezeichnete Masshaltigkeit aufweisen lässt, ein Eigentum ähnlich, das für gemischten dielektrischen mehrschichtigen Brettbau benötigt wird. Die niedrige Z-Achse CTE von RO4350B liefert zuverlässige überzogene Durchlochqualität, sogar in den schweren Wärmestoßanwendungen. RO4350B-Material hat einen Tg von >280C, also bleiben seine Expansionseigenschaften über der gesamten Strecke PWBs Temperaturen verarbeitend stabil.

PWB-Spezifikationen

Typische Anwendungen sind, wie folgt:

1. Automobilradar und Sensoren
2. Zelluläre Basisstations-Antennen
3. Direkte Sendungs-Satelliten
4. Lärmarmer Block
5. Endverstärker
6. RFID

Leistungsblatt von Rogers 4350 (RO4350B)
