| Grundmaterial:: | RO4350B | Stärke: | 1.6mm |
|---|---|---|---|
| Kupfernes Gewicht:: | 1oz | Oberflächenende:: | Immersions-Gold |
| Schichtzählung:: | 2 Schichten | PWB-Größe:: | 135 x 135mm |

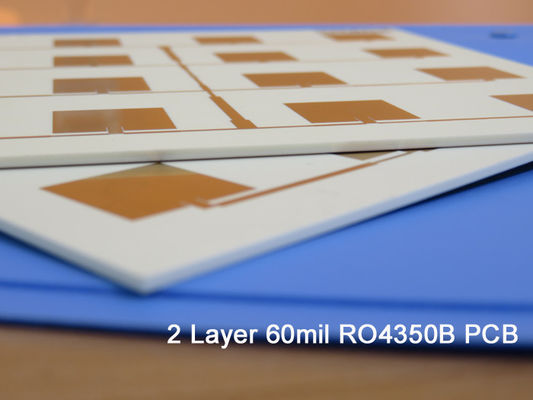

Hochfrequenz-Leiterplatte Rogers 60 mil 1,524 mm RO4350B doppelseitige HF-Leiterplatte, Patch-Antennen-Leiterplatte
(Leiterplatten sind maßgeschneiderte Produkte, die gezeigten Bilder und Parameter dienen nur als Referenz)
Die Kohlenwasserstoff-Keramiklaminate RO4350B von Rogers sind darauf ausgelegt, eine überragende Hochfrequenzleistung und eine kostengünstige Schaltungsherstellung zu bieten.Die Auswahl an Laminaten, die Designern normalerweise zur Verfügung steht, wird erheblich reduziert, sobald die Betriebsfrequenzen auf 500 MHz und mehr steigen.
Das Material RO4350B bietet die Eigenschaften, die Entwickler von HF-Mikrowellenschaltungen, Anpassungsnetzwerken und Übertragungsleitungen mit kontrollierter Impedanz benötigen.Da Standard-Leiterplattenmaterialien aufgrund höherer Betriebsfrequenzen in vielen Anwendungen nicht verwendet werden können, ermöglicht der geringe dielektrische Verlust den Einsatz von RO4350B-Material in diesen Anwendungen.
Die Dielektrizitätskonstante ist über einen weiten Frequenzbereich konstant und weist einen der niedrigsten Temperaturkoeffizienten aller Leiterplattenmaterialien auf.
Der thermische Ausdehnungskoeffizient (CTE) des RO4350B-Materials bietet Leiterplattenentwicklern eine Reihe erheblicher Vorteile.Aufgrund seines identischen Ausdehnungskoeffizienten wie Kupfer weist RO4350B eine hohe Dimensionsstabilität auf, eine Qualität, die für die Herstellung von gemischtdielektrischen Mehrschichtplatinen erforderlich ist.
Der niedrige Z-Achsen-WAK von RO4350B sorgt für eine zuverlässige Qualität der plattierten Durchgangslöcher, selbst bei Anwendungen mit starkem Temperaturschock.Das Material RO4350B hat eine Tg von >280 °C, sodass seine Ausdehnungseigenschaften über den gesamten Bereich der PCB-Verarbeitungstemperaturen stabil bleiben.
RO4350B-PlatineSpezifikationen
| PCB-GRÖSSE | 135 x 135 mm = 1 Stück |
| BOARD-TYP | Hochfrequenz-Leiterplatte, HF-Leiterplatte |
| Anzahl der Schichten | Doppelseitige Leiterplatte |
| Oberflächenmontierte Komponenten | JA |
| Durchgangslochkomponenten | JA |
| Ebenenstapel | Kupfer ------- 35um(1oz)+PLATTE |
| RO4350B 60mil | |
| Kupfer ------- 35um(1oz)+PLATTE | |
| TECHNOLOGIE | |
| Minimaler Trace und Space: | 11mil/12mil |
| Mindest-/Höchstanzahl an Löchern: | 0,3/2,2 mm |
| Anzahl verschiedener Löcher: | 5 |
| Anzahl Bohrlöcher: | 184 |
| Anzahl gefräster Schlitze: | 0 |
| Anzahl interner Aussparungen: | 0 |
| Impedanzkontrolle | NEIN |
| PLATTENMATERIAL | |
| Glasepoxidharz: | RO4350B 60mil, Tg 288℃ |
| Endgültige Folie außen: | 1,5 Unzen |
| Endfolie innen: | 0oz |
| Endgültige Höhe der Leiterplatte: | 1,6 mm ±0,16 |
| PLATTIEREN UND BESCHICHTEN | |
| Oberflächenfinish | Chemisches Nickel über Immersionsgold (ENIG) (2 Mikrozoll über 100 Mikrozoll Nickel) |
| Lötstopplack auftragen auf: | NEIN |
| Farbe der Lötmaske: | NEIN |
| Lötmaskentyp: | N / A |
| KONTUR/SCHNEIDEN | Routenführung |
| MARKIERUNG | |
| Seite der Komponentenlegende | NEIN |
| Farbe der Komponentenlegende | NEIN |
| Name oder Logo des Herstellers: | N / A |
| ÜBER | Durchkontaktiertes Loch (PTH) |
| ENTZÜNDLICHKEITSBEWERTUNG | UL 94-V0-Zulassung MIN. |
| Maßtoleranz | |
| Umrissmaß: | 0,0059" (0,15 mm) |
| Plattenbeschichtung: | 0,0030" (0,076 mm) |
| Bohrertoleranz: | 0,002" (0,05 mm) |
| PRÜFEN | 100 % elektrischer Test vor dem Versand |
| Art des zu liefernden Kunstwerks | E-Mail-Datei, Gerber RS-274-X, PCBDOC usw |
| SERVICE BEREICH | Weltweit, global. |
Zu den typischen Anwendungen gehörten u. aAutomobilradar und -sensoren, Mobilfunk-Basisstationsantennen, Direktübertragungssatelliten, rauscharmer Block, Leistungsverstärker, RFID.
Datenblattvon Rogers 4350B (RO4350B)
| RO4350B Typischer Wert | |||||
| Eigentum | RO4350B | Richtung | Einheiten | Zustand | Testmethode |
| Dielektrizitätskonstante, εProzess | 3,48 ± 0,05 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 Geklemmte Streifenleitung | |
| Dielektrizitätskonstante,εDesign | 3,66 | Z | 8 bis 40 GHz | Differenzielle Phasenlängenmethode | |
| Verlustfaktortan,δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Wärmekoeffizient von ε | +50 | Z | ppm/℃ | -50℃bis 150℃ | IPC-TM-650 2.5.5.5 |
| Volumenwiderstand | 1,2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oberflächenwiderstand | 5,7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische Stärke | 31,2(780) | Z | Kv/mm (v/mil) | 0,51 mm (0,020 Zoll) | IPC-TM-650 2.5.6.2 |
| Zugmodul | 16.767(2.432) 14.153(2.053) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Zugfestigkeit | 203(29,5) 130(18,9) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Biegefestigkeit | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionsstabilität | <0,5 | X,Y | mm/m (Mil/Zoll) |
nach Ätzung+E2/150℃ | IPC-TM-650 2.4.39A |
| Der Wärmeausdehnungskoeffizient | 10 12 32 |
X Y Z |
ppm/℃ | -55℃bis288℃ | IPC-TM-650 2.4.41 |
| Tg | >280 | ℃TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | ℃TGA | ASTM D 3850 | ||
| Wärmeleitfähigkeit | 0,69 | W/M/ÖK | 80℃ | ASTM C518 | |
| Feuchtigkeitsaufnahme | 0,06 | % | 48 Stunden Eintauchen 0,060" Probentemperatur 50℃ |
ASTM D 570 | |
| Dichte | 1,86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Kupferschälfestigkeit | 0,88 (5,0) |
N/mm (pli) |
nach dem Lotschwimmen 1 Unze. EDC-Folie |
IPC-TM-650 2.4.8 | |
| Entflammbarkeit | (3)V-0 | UL 94 | |||
| Kompatibel mit bleifreiem Prozess | Ja | ||||
