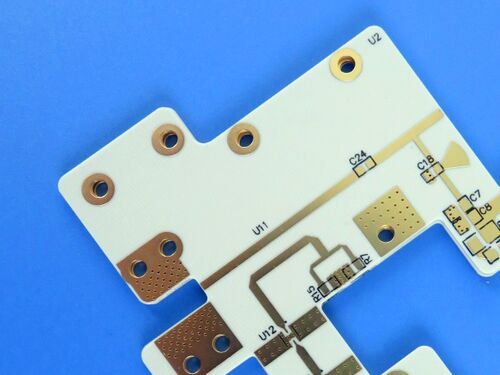

Dieses PCB ist eine hochfrequente 2-schichtige starre Platte, hergestellt mitRogers RO4835, ein leistungsfähiges Laminat, das für Hochfrequenzanwendungen und kostengünstige Herstellung entwickelt wurde.und verlustarme EigenschaftenDie PCB gewährleistet eine außergewöhnliche Signalintegrität und eine zuverlässige Leistung und eignet sich für leistungskritische Anwendungen mit hohem Volumen, einschließlich Automobilradar- und HF-Komponenten.
PCBSpezifikation
| Artikel |
Spezifikationen |
| Ausgangsmaterial |
Rogers RO4835 (Low-Loss-Kohlenwasserstoff-Laminat) |
| Anzahl der Schichten |
2 Schichten (keine blinden oder vergrabenen Durchläufe enthalten) |
| Abmessungen des Boards |
45.6 mm x 78 mm pro Einheit mit einer Abmessungstoleranz von +/- 0,15 mm |
| Mindestspuren-/Raumbereich |
5 mm Spurenbreite mit 7 mm Abstand |
| Mindestgröße des Lochs |
0.4 mm |
| Endplattendicke |
0.3 mm |
| Fertiges Kupfergewicht |
1 oz (entspricht 1,4 ml) für die äußeren Schichten |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
ENEPIG (Elektrolöses Nickel-Elektrolöses Palladium-Immersionsgold) |
| Spitze der Seidenwand |
Schwarz (auf Lötkissen wird kein Seidenschirm aufgetragen) |
| Unterseidenseide |
Nicht anwendbar |
| Top-Lötmaske |
Nicht anwendbar |
| Maske für die Unterspülung |
Nicht anwendbar |
| Qualitätskontrolle |
100% elektrische Prüfung durchgeführt |
PCB-Stack-Aufwärts
| Schicht |
Beschreibung |
Stärke |
| 1 |
Fertiges Kupferschicht (Außenoberfläche) |
35 μm |
| - |
Rogers RO4835 Dielektrische Kern |
0.254 mm (10 mil) |
| 2 |
Fertiges Kupferschicht (Außenboden) |
35 μm |
Kunstwerke,QualitätStandard- und Dienstleistungsbereich
In Bezug auf das Kunstwerk, die Standardkonformität und die Service-Abdeckung, this PCB comes with artwork in the Gerber RS-274-X format—an industry-standard format for PCB manufacturing that ensures seamless compatibility with most mainstream production equipment and design softwareDie PCB entspricht dem anerkannten Standard IPC-Klasse 2, einem weithin anerkannten Benchmark, der eine gleichbleibende Leistung, eine zuverlässige Herstellungsausstattung und die Einhaltung der Anforderungen der Industrie gewährleistet..Darüber hinaus bietet diese Leiterplatte eine weltweite Serviceabdeckung, was sie für internationale Hochfrequenzprojekte auf der ganzen Welt geeignet macht.
Einführung in das Material Rogers RO4835
Das RO4835-Laminat von Rogers ist ein Kohlenwasserstoffmaterial mit geringem Verlust, das eine verbesserte Hochtemperaturstabilität und eine bessere Oxidationsbeständigkeit aufweist als andere Kohlenwasserstoffmaterialien. It shares comparable electrical and mechanical properties with RO4350B laminates and is specifically designed to deliver excellent high-frequency performance while facilitating cost-effective circuit fabrication. RO4835-Laminate sind kompatibel mit Standard-Epoxyd/Glas (FR-4) -Verarbeitungsmethoden und sind preisgünstig, was sie zu einer praktischen Option für Großanwendungen macht.Sie können mit Rogers' proprietärem LoPro Reverse-behandeltem Kupferfolie ausgestattet werden, die sich ideal für Anwendungen eignet, bei denen ein geringer Einsatzverlust erforderlich ist.
Wesentliche Eigenschaften des Rogers RO4835 Materials
| Wesentliche Merkmale |
Spezifikationen |
| Einhaltung der Vorschriften |
RoHS-konform (für Anwendungen, für die UL 94 V-0 erforderlich ist); IPC-4103-konform |
| Dielektrische Konstante (Dk) |
3.48 +/- 0.05 |
| Verlustfaktor |
0.0037 bei 10 GHz |
| Glasübergangstemperatur (Tg) |
Mehr als 280 °C (gemessen mit TMA) |
| Koeffizient der thermischen Ausdehnung (CTE) |
X-Achse: 10 ppm/°C; Y-Achse: 12 ppm/°C; Z-Achse: 31 ppm/°C |
Vorteile des Rogers RO4835 Materials
Weit überlegene Oxidationsbeständigkeit im Vergleich zu herkömmlichen thermosetten Mikrowellenmaterialien, die eine langfristige Zuverlässigkeit unter rauen Betriebsbedingungen gewährleistet.
Sie sind für leistungsbezogene, umfangreiche Anwendungen ausgelegt und bieten ein ausgewogenes Verhältnis zwischen hervorragender Leistung und Wirtschaftlichkeit.
Niedrige Verlustwerte: Die außergewöhnliche elektrische Leistung ermöglicht den Einsatz in Anwendungen mit höheren Betriebsfrequenzen, wodurch es perfekt für den Automobilgebrauch geeignet ist.
Eine enge dielektrische Konstante, die die Herstellung von kontrollierten Impedanzleitungen für eine gleichbleibende Signalleistung unterstützt.
Kompatibel mit bleifreien Verfahren, ohne Blasenbildung oder Delamination während des bleifreien Lötens, um eine zuverlässige Herstellung zu gewährleisten.
Niedrige Z-Achs-Erweiterung, die eine zuverlässige Durchlöcherplatzierung (PTH) gewährleistet und die mechanische Stabilität verbessert.
Niedriger Ausdehnungskoeffizient in der Ebene, der die Stabilität des Materials im gesamten Bereich der Schaltkreisverarbeitungstemperaturen gewährleistet.
Typische Anwendungen
Diese PCB ist speziell für folgende Anwendungen konzipiert und nutzt ihre hervorragende Hochfrequenzleistung, Oxidationsbeständigkeit und Kosteneffizienz:
- Automobilradar und -sensoren
- Punkt-zu-Punkt-Mikrowellensysteme
- Leistungsverstärker.
- Phasen-Radar.
-RF-Komponenten
Schlussfolgerung
Diese 2-schichtige starre Leiterplatte, aus Rogers RO4835-Laminat mit geringem Verlust, kombiniert hervorragende Hochfrequenzleistung, verbesserte Haltbarkeit und Wirtschaftlichkeit.
Die inhärenten Vorteile von Rogers RO4835 wie hohe Temperaturstabilität, hervorragende Oxidationsbeständigkeit, geringer Verlust und bleifreie Kompatibilität machen dieses PCB zu einer wettbewerbsfähigen Option für hohe Volumen,Hochfrequenzprojekte.
