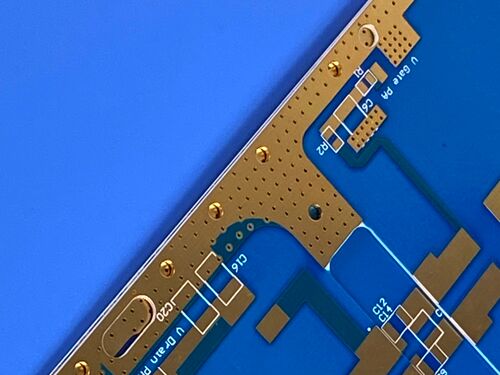

Diese 2-lagige starre Leiterplatte entspricht internationalen Industriestandards für zuverlässige Leistung. Sie verwendet Rogers CuClad 217 als Basissubstrat, das entwickelt wurde, um die strengen Anforderungen von Hochfrequenz- und Mikrowellenanwendungen mit überlegenen elektrischen und mechanischen Eigenschaften zu erfüllen.
Leiterplattenspezifikation
| Artikel |
Details |
| Basismaterial |
Rogers CuClad 217 |
| Lagenanzahl |
2 Lagen, keine vergrabenen oder blinden Vias |
| Platinenabmessungen |
89mm x 56mm, 1 Stück, mit einer Toleranz von +/- 0,15mm |
| Minimaler Leiterbahn-/Abstand |
4/5 mils |
| Minimale Lochgröße |
0,2mm |
| Fertige Platinendicke |
0,6mm |
| Fertige Kupferdicke |
1 oz (1,4 mils) für äußere Lagen |
| Via-Plattierungsdicke |
20 μm |
| Oberflächenveredelung |
Immersion Gold |
| Bestückungsdruck |
Weißer Bestückungsdruck auf der Oberseite; kein Bestückungsdruck auf der Unterseite |
| Lötstopplack |
Blauer Lötstopplack auf der Oberseite; kein Lötstopplack auf der Unterseite |
| Qualitätskontrolle |
100% elektrische Prüfung vor dem Versand |
Leiterplatten-Stackup-hoch
Die 2-lagige starre Leiterplatte verfügt über eine optimierte Stackup-Struktur, die auf die Verbesserung der mechanischen Stabilität und elektrischen Leistung zugeschnitten ist, mit den folgenden Lagen (von oben nach unten):
| Lage |
Spezifikationen |
| Kupferlage 1 |
35 μm |
| Rogers CuClad 217 Kern |
0,508 mm (20 mil) |
| Kupferlage 2 |
35 μm |
Artwork und Qualitätsstandard
Art des gelieferten Artworks: Gerber RS-274-X, universell anerkannt als Industriestandard für die Leiterplattenfertigung.
Qualitätsstandard: IPC-Klasse-2, ein weit verbreiteter Qualitätsmaßstab, der von der Association Connecting Electronics Industries formuliert wurde.
Verfügbarkeit
Diese Leiterplatte ist für den weltweiten Versand verfügbar und unterstützt die globale Logistik, um die vielfältigen Anforderungen internationaler Projekte zu erfüllen und eine pünktliche Lieferung zu gewährleisten.
Einführung in das Rogers CuClad 217 Basismaterial
Rogers CuClad 217 Laminate sind kreuzweise verlegte, gewebte Glasfaser- und präzise kontrollierte PTFE-Verbundlaminate, die niedrige dielektrische Konstanten (Dk) von 2,17 oder 2,20 aufweisen. Ihre kreuzweise verlegte Konstruktion sorgt für isotrope elektrische und mechanische Eigenschaften in der Ebene. CuClad 217 verwendet ein niedriges Glasfaser-/PTFE-Verhältnis und liefert die niedrigste Dk und den niedrigsten Verlustfaktor unter glasfaserverstärkten PTFE-basierten Laminaten. Diese integrierten Eigenschaften ermöglichen eine schnellere Signalübertragung und höhere Signal-Rausch-Verhältnisse, was sie für Hochfrequenzanwendungen geeignet macht.
Hauptmerkmale des Rogers CuClad 217 Materials
| Hauptmerkmale |
Spezifikationen & Beschreibungen |
| Dielektrische Konstante (Dk) |
2,17 oder 2,2 bei 10 GHz / 1 MHz |
| Verlustfaktor |
0,0009 bei 10 GHz |
| Feuchtigkeitsaufnahme |
0,02% |
| Schälfestigkeit |
14 lbs/in |
| Ausgasungsverhalten |
TML: 0,01%, CVCM: 0,01%, WVR: 0 |
| Verstärkung |
Kreuzweise verlegte gewebte Glasfaser (abwechselnde Lagen um 90° zueinander orientiert) |
| PTFE zu Glas Verhältnis |
Hoch |
| Dk-Gleichmäßigkeit |
Besser als vergleichbare, nicht gewebte glasfaserverstärkte Laminate |
Vorteile der Verwendung von Rogers CuClad 217 Material
-Stabile dielektrische Konstante (Dk) über einen weiten Frequenzbereich
-Niedrige Dk unterstützt breitere Leiterbahnbreiten, was zu geringeren Einfügungsverlusten führt
-Geringe Schaltungslasten bei hohen Frequenzen
-Verbesserte Dimensionsstabilität erhöht die Designflexibilität bei der Leiterplattenfertigung
-Ermöglicht es Designern, strenge Anwendungsspezifikationen zu erfüllen
-Elektrische und mechanische Isotropie in der X-Y-Ebene
-Gut geeignet für Er-empfindliche Schaltungen
Typische Anwendungen
Aufgrund seiner überlegenen elektrischen und mechanischen Eigenschaften ist diese Leiterplatte speziell für Hochleistungs-Mikrowellen- und Luft- und Raumfahrt-/Verteidigungsanwendungen konzipiert, einschließlich, aber nicht beschränkt auf:
-Radare
-Elektronische Gegenmaßnahmen
-Elektronische Unterstützungsmaßnahmen
-Mikrowellenkomponenten (LNAs, Filter, Koppler usw.)
Schlussfolgerung
Diese 2-lagige starre Leiterplatte weist eine außergewöhnliche Hochfrequenzleistung, strukturelle Stabilität und Herstellbarkeit auf, die durch die überlegenen Eigenschaften des Rogers CuClad 217 Laminats und strenge Qualitätskontrollprotokolle vor dem Versand unterstützt werden.
Diese Eigenschaften machen sie zu einer idealen, kostengünstigen und zuverlässigen Lösung für globale Hersteller, die in Hochleistungs-Mikrowellen-, Radar- und elektronischen Gegenmaßnahmenprojekten tätig sind, insbesondere für diejenigen, die eine stabile niedrige Dk, geringe Einfügungsverluste und weltweite Verfügbarkeit benötigen.
