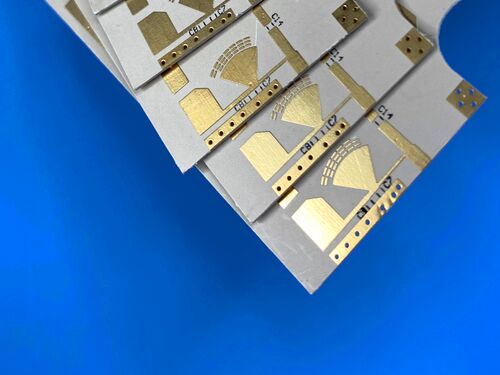

Diese 2-schichtige starre Leiterplatte entspricht den internationalen Industriestandards für eine zuverlässige Leistung.CER-10mit einer Breite von mehr als 20 mm,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
PCB-Spezifikation
| Artikel |
Einzelheiten |
| Ausgangsmaterial |
CER-10 (organisch-keramisches Laminat) |
| Anzahl der Schichten |
2 Schichten, keine blinden Durchläufe |
| Abmessungen des Boards |
89.3mm x 56.9mm, 2 Typen, insgesamt 2 Stück |
| Mindestspuren-/Raumbereich |
5/6 ml |
| Mindestgröße des Lochs |
0.4 mm |
| Endplattendicke |
0.7 mm |
| Fertiges Kupfergewicht |
1 oz (1,4 ml) für die äußeren Schichten |
| Durch Plattierungstärke |
20 μm |
| Oberflächenbearbeitung |
Immersionsgold |
| Seidenfilter |
Schwarze Seidenfarbe auf der oberen Schicht; keine Seidenfarbe auf der unteren Schicht |
| Lötmaske |
Keine Lötmaske auf den oberen und unteren Schichten |
| Qualitätskontrolle |
100% Elektrische Prüfung vor dem Versand |
PCB-Aufstapelung
| Schicht |
Spezifikationen |
| Kupferschicht 1 |
35 μm |
| CER-10 Substrat |
25 mil (0,635 mm) |
| Kupferschicht 2 |
35 μm |
Kunstwerk und anerkannte Norm
Art der gelieferten Grafiken: Gerber RS-274-X, der allgemein als Industriestandard für die PCB-Fertigung anerkannt ist.
Akzeptierte Norm: IPC-Klasse-2, ein weit verbreiteter Qualitätsstandard, der von der Association Connecting Electronics Industries (IPC) formuliert wurde.
Verfügbarkeit
Diese PCB ist für den weltweiten Versand verfügbar und unterstützt die globale Logistik, um den unterschiedlichen Anforderungen internationaler Projekte gerecht zu werden und eine rechtzeitige Lieferung zu gewährleisten.
Einführung in das CER-10-Basismaterial
CER-10 ist ein organisch-keramisches Laminat der ORCER-Produktfamilie von Taconic.so dass es für Hochfrequenzanwendungen geeignet istDas Material beinhaltet eine gewebte Glasverstärkung, die die fortschrittliche Keramikfülltechnologie von Taconic® mit der PTFE-Glasfaser-Expertise integriert.CER-10 bietet eine außergewöhnliche Stärke der interlaminaren Bindung und eine hohe Lötfestigkeit, wodurch es sich als ideales Substrat für Hochleistungs-Mikrowellen- und Passivkomponentenanwendungen positioniert.
Hauptmerkmale des CER-10-Materials
| Wesentliche Merkmale |
Spezifikationen und Beschreibungen |
| Art des Materials |
CER-10 organisch-keramisches Laminat |
| Dielektrische Konstante (Dk) |
10 bei 10 GHz |
| Verlustfaktor |
0.0035 bei 10 GHz |
| Feuchtigkeitsabsorption |
0.02% |
| Koeffizient der thermischen Ausdehnung (CTE) |
X-Achse: 13 ppm/°C; Y-Achse: 15 ppm/°C; Z-Achse: 46 ppm/°C |
Vorteile der Verwendung von CER-10-Material
- Außergewöhnliche Interlaminarschließfestigkeit und Lötfestigkeit, die die Strukturintegrität während der Herstellung und des langfristigen Betriebs gewährleistet
- Niedrige Feuchtigkeitsabsorption und stabile dielektrische Konstante (Dk) über einen breiten Frequenzbereich, bei gleichbleibender elektrischer Leistung
- Verbesserte Stabilität der Abmessungen und erhöhte Biegefestigkeit, unterstützt eine zuverlässige Montage von Komponenten und Leistung der Schaltung
- Niedrige Z-Achse CTE, um zuverlässige Plattierte Durchlöcher (PTHs) zu gewährleisten und die thermische Belastung während des Temperaturzyklus zu reduzieren
- Unterstützt die Miniaturisierung von Leiterplatten und ermöglicht die Konstruktion kompakter leistungsstarker elektronischer Komponenten
- Flammbarkeit: V-0 (nach IPC-TM 650-Norm), um die Einhaltung der Sicherheitsanforderungen zu gewährleisten
Typische Anwendungen
Diese PCB ist speziell für Hochleistungs-Mikrowellen- und passive Komponentenanwendungen konzipiert, einschließlich, aber nicht beschränkt auf:
- Leistungsverstärker.
-Wellenführerfilter
- Richtungskopplungen
- andere passive Mikrowellenkomponenten
Schlussfolgerung
Diese 2-schichtige starre Leiterplatte weist außergewöhnliche Hochfrequenzleistung, Strukturstabilität und Fertigbarkeit auf.die durch die überlegenen Eigenschaften von CER-10-organisch-keramischem Laminat und strenge Qualitätskontrollprotokolle vor der Lieferung untermauert werden.
Diese Eigenschaften machen es zu einer idealen, kostengünstigen und zuverlässigen Lösung für globale Hersteller, die sich mit Hochleistungs-Mikrowellen- und passiven Komponentenprojekten befassen.insbesondere solche, die stabile dielektrische Eigenschaften erfordern, robuste mechanische Festigkeit und weltweite Verfügbarkeit.
