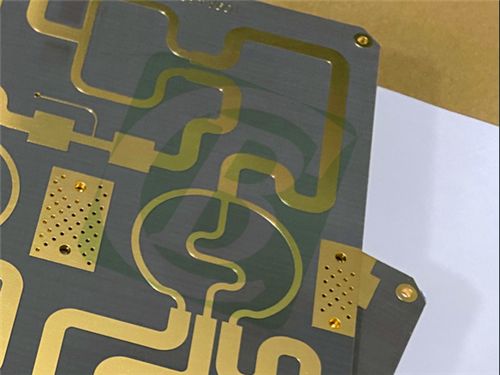

Entdecken Sie unsere 2-Lagen-Leiterplatte, hergestellt aus TP1020-Material—einem einzigartigen Hochfrequenz-Thermoplast-Substrat, das für anspruchsvolle Anwendungen entwickelt wurde. Mit außergewöhnlicher dielektrischer Leistung und hoher Zuverlässigkeit ist sie für den Einsatz in Szenarien wie globalen Satellitennavigationssystemen und miniaturisierten Antennen konzipiert.
PCB-Details
| Parameter |
Spezifikation |
| Verwendetes Material |
TP1020 |
| Lagen |
Doppelseitig |
| Größe |
31 mm x 31 mm = 1 STÜCK (±0,15 mm) |
| Kleinste Leiterbahn/Abstand |
7/9 mils |
| Kleinste Bohrungsgröße |
0,6 mm |
| Blind Vias |
Nicht verfügbar |
| Enddicke |
4,1 mm |
| Kupfergewicht auf den äußeren Lagen |
1oz (1,4 mils) |
| Via-Beschichtungsdicke |
20μm |
| Oberflächenbehandlung |
Chemisch Nickel-Immersionsgold (ENIG) |
| Siebdruck |
Auf Ober- und Unterseite nicht vorhanden |
| Lötstopplack |
Auf Ober- und Unterseite nicht vorhanden |
| Qualitätssicherung |
100 % elektrische Prüfung vor dem Versand |
Lagenaufbau
Kupfer_Lage_1: 35μm
TP1020-Kern: 4,0 mm (157,5 mil)
Kupfer_Lage_2: 35μm
Die Einzigartigkeit von TP1020
Alles über die TP-Serie
TP-Material ist ein einzigartiger Hochfrequenz-Thermoplast in der Industrie. Seine dielektrische Schicht besteht aus Keramik und Polyphenylenoxidharz (PPO), ohne Glasfaserverstärkung. Durch Anpassen des Verhältnisses von Keramik zu PPO-Harz kann die Dielektrizitätskonstante präzise gesteuert werden. Der spezielle Herstellungsprozess verleiht ihm eine hervorragende dielektrische Leistung und hohe Zuverlässigkeit.
TP ist das Material mit einer glatten Oberfläche und ohne Kupferkaschierung; TP-1 hat Kupfer auf einer Seite; TP-2 hat Kupfer auf beiden Seiten. Die Dielektrizitätskonstante kann je nach Bedarf der Schaltung frei zwischen 3 und 25 gewählt werden und bleibt stabil. Häufige Optionen sind 3,0, 4,4, 6,0, 6,15, 9,2, 9,6, 9,8, 10,2, 11, 16, 20, mit Teilenummern wie TP300, TP440, TP600, TP1020 usw. Es hat geringe dielektrische Verluste, die mit der Frequenz leicht zunehmen, aber bis zu 10 GHz nicht stark ansteigen.
Eigenschaften von TP1020
-Dielektrizitätskonstante (Dk): 10,2±0,2 bei 10 GHz
-Verlustfaktor: 0,0012 bei 10 GHz
-Niedriger TCDK: -40 ppm/°C (-55°C bis 150°C)
-CTE (-55°C bis 150°C): X=40 ppm/°C, Y=40 ppm/°C, Z=55 ppm/°C
-Wärmeleitfähigkeit: 0,67 W/mk
-Feuchtigkeitsaufnahme: 0,01 %
-UL 94-V0-Einstufung
Wo es am besten funktioniert
-Globales Satellitennavigationssystem
-Raketenbasierte Systeme
-Zündertechnologie
-Miniaturisierte Antenne
Einhaltung des Standards:Diese 2-Lagen-Leiterplatte TP1020 entspricht strikt dem IPC-Class-2-Standard, einem weithin anerkannten Maßstab in der Elektronikfertigungsindustrie.
Artwork-Format:Der für diese Leiterplatte gelieferte Artwork-Typ ist Gerber RS-274-X, das am häufigsten verwendete und weithin akzeptierte Format in der Leiterplattenindustrie.
Verfügbarkeit:Diese 2-Lagen-Leiterplatte TP1020 ist weltweit versandbereit, um sicherzustellen, dass Kunden aus allen Teilen der Welt auf dieses hochwertige Produkt zugreifen können.
Fazit
Zusammenfassend lässt sich sagen, dass diese 2-Lagen-TP1020-Leiterplatte eine ausgezeichnete Lösung für Hochfrequenz-Präzisionsanwendungen ist. Ihre einzigartige Thermoplast-Zusammensetzung ohne Glasfaser bietet eine hohe dielektrische Stabilität und geringe Verluste, und ihre anpassbare Dielektrizitätskonstante erhöht ihre Vielseitigkeit. Mit ihren starken Eigenschaften und der sorgfältigen Konstruktion ist die TP1020-Leiterplatte bereit, die Herausforderungen fortschrittlicher Hochfrequenzanwendungen zu meistern.
