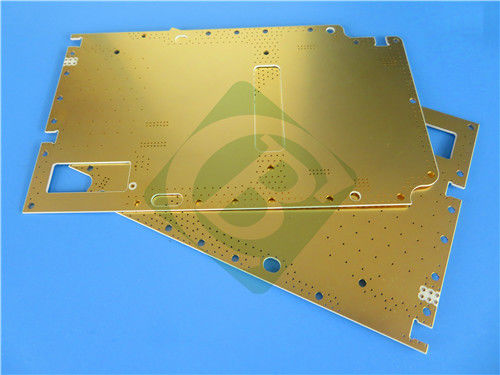

Diese Premium-2-Lagen-Leiterplatte verwendet das Hochfrequenzmaterial Rogers RO3210, das speziell für HF- und Mikrowellenanwendungen entwickelt wurde. Diese kompakte 16 mm x 8 mm große Platine bietet eine außergewöhnliche Signalintegrität und thermische Stabilität und ist somit ideal für anspruchsvolle drahtlose Kommunikationssysteme, Automobilradar und Satellitentechnologien.
Der Aufbau dieser Leiterplatte besteht aus:
- Kupferschicht 1: 35 μm (1oz)
- RO3210 Kern: 0,762 mm (30 mil)
- Kupferschicht 2: 35 μm (1oz)
Leiterplattendetails
| Parameter |
Spezifikation |
| Basismaterial |
RO3210 |
| Lagenanzahl |
2 Lagen |
| Platinenabmessungen |
16 mm x 8 mm (±0,15 mm) |
| Minimale Leiterbahn/Abstand |
4/7 mil |
| Minimale Lochgröße |
0,3 mm |
| Blind Vias |
Nein |
| Fertige Platinendicke |
0,8 mm |
| Fertiges Cu-Gewicht |
1oz (1,4 mil) |
| Via-Beschichtungsdicke |
20 μm |
| Oberflächenausführung |
Immersion Gold |
| Top-Siebdruck |
Weiß |
| Bottom-Siebdruck |
Nein |
| Top-Lötstoppmaske |
Grün |
| Bottom-Lötstoppmaske |
Nein |
| Elektrische Prüfung |
100% vor dem Versand getestet |
Eigenschaften und Vorteile des RO3210-Materials
Dielektrische Eigenschaften
RO3210-Laminat weist eine stabile Dielektrizitätskonstante von 10,2 (±0,5) auf und bietet eine konsistente Signalleistung für Hochfrequenzanwendungen, die eine präzise Impedanzkontrolle erfordern.
Geringe Verlustcharakteristik
Mit einem extrem niedrigen Dissipationsfaktor von nur 0,0027 bei 10 GHz minimiert RO3210 Energieverluste und ist somit ideal für anspruchsvolle HF-Anwendungen wie Automobilradar und 5G-Systeme.
Thermische Leistung
Die CTE-Werte für RO3210 sind auf Zuverlässigkeit optimiert:
- X-Achse: 13 ppm/°C
- Y-Achse: 13 ppm/°C
- Z-Achse: 34 ppm/°C
Diese Metriken gewährleisten eine ausgezeichnete Dimensionsstabilität unter thermischer Belastung.
Zusätzliche Vorteile
- Hohe Wärmeleitfähigkeit (0,81 W/mK)
- UL-94 V0-Entflammbarkeitsklasse
- Ausgezeichnete Oberflächenglätte für Präzisionsätzung
- Gewebeglasverstärkung für mechanische Steifigkeit
- Kostengünstige Lösung für die Serienproduktion
Typische Anwendungen
Die Vielseitigkeit dieser Leiterplatte macht sie für verschiedene Hochleistungsanwendungen geeignet, darunter:
- Automobilradarsysteme: Kollisionsvermeidung und adaptive Geschwindigkeitsregelung
- Satellitenantennen: GPS- und Direktempfänger
- Drahtlose Infrastruktur: 5G-Basisstationen und Mikrostreifenantennen
- Stromversorgungs-Backplanes: Hochstromverteilungssysteme
- Fernüberwachung: IoT- und Smart-Meter-Anwendungen
- Verteidigungssysteme: Zuverlässige Leistung in rauen Umgebungen
Konformität und Standards
Diese Leiterplatte entspricht den IPC-Class-2-Standards und stellt sicher, dass sie die Branchenbenchmarks für Zuverlässigkeit und Qualität erfüllt. Die Artwork wird im Gerber RS-274-X-Format bereitgestellt und ist somit bereit für die nahtlose Integration in Herstellungsprozesse.
Globale Verfügbarkeit
Diese Leiterplatte ist weltweit lieferbar und bietet eine zuverlässige Lieferung an Hersteller und Ingenieure in allen Regionen.
Fazit
Diese 2-Lagen-RO3210-Leiterplatte stellt eine Premium-Lösung für anspruchsvolle Hochfrequenzanwendungen dar. Ihre außergewöhnlichen Materialeigenschaften, die Präzisionsfertigung und die strenge Qualitätskontrolle machen sie zu einer ausgezeichneten Wahl für Ingenieure, die hochmoderne HF-Systeme entwickeln. Unser technisches Team steht Ihnen bei individuellen Anforderungen gerne zur Seite - kontaktieren Sie uns noch heute, um Ihre spezifischen Anwendungsanforderungen zu besprechen.
