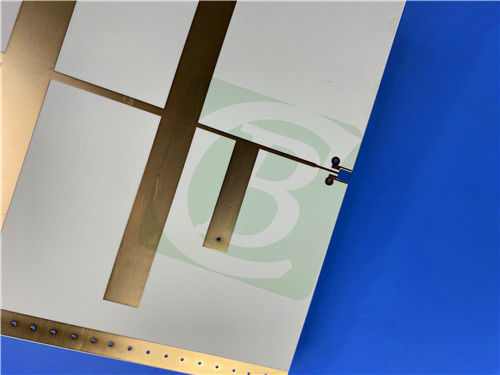

HF-Leiterplatte doppelseitig RO3003G2 5mil Laminat 1oz Kupfer

Diese fortschrittliche 2-Lagen-Leiterplatte (PCB) verwendet das Hochfrequenzlaminat Rogers RO3003G2, das speziell für Millimeterwellen-Automobilradarsysteme entwickelt wurde. Diese Lösung bietet eine außergewöhnliche Leistung für 77-GHz-ADAS-Anwendungen und bietet überlegene Signalintegrität und Zuverlässigkeit in anspruchsvollen Automobilumgebungen.

PCB-Konstruktionsdetails

Der Aufbau dieser Leiterplatte besteht aus:

- Kupferschicht 1: 35 μm (1oz)

- RO3003G2 Kern: 0,127 mm (5 mil)

- Kupferschicht 2: 35 μm (1oz)

PCB-Spezifikationen

RO3003G2 Materialvorteile

Dielektrische Eigenschaften

Das RO3003G2-Laminat weist eine ultra-stabile Dielektrizitätskonstante von 3,0±0,04 bei 10 GHz und 3,07 bei 77 GHz auf, was eine konsistente Leistung über die Automobilradar-Frequenzen hinweg gewährleistet.

Geringe Verlustcharakteristik

Mit einem Dissipationsfaktor von nur 0,0011 bei 10 GHz minimiert RO3003G2 den Signalverlust, was für die Aufrechterhaltung der Radarempfindlichkeit und -genauigkeit entscheidend ist.

Thermische Stabilität

- Ausgezeichneter Temperaturkoeffizient der Dielektrizitätskonstante: -35 ppm/°C

- Angepasstes CTE-System (16/17/18 ppm/°C in X/Y/Z-Achsen)

- Behält die Leistung über die Automobil-Temperaturbereiche bei

Erweiterte Funktionen

- Sehr niedriges Profil (VLP) ED-Kupfer

- Reduzierte dielektrische Porosität

- Optimiertes Füllstoffsystem für konsistente Leistung

Hauptvorteile

- Best-in-Class-Einfügungsverlustleistung

- Minimierte Variation der Dielektrizitätskonstante

- Ermöglicht die zuverlässige Implementierung kleiner Vias (0,2 mm)

- Optimiert für 77-GHz-Automobilradar

- Verbesserte Fertigungsausbeute

Typische Anwendungen

- Adaptive Geschwindigkeitsregelungssysteme

- Frontkollisionswarnung

- Aktiver Bremsassistent

- Spurwechselassistent

- Staupilot

- Automatische Parksysteme

- Totwinkel-Erkennung

Qualitätssicherung

- Entspricht den IPC-Class-2-Standards

- Gerber RS-274-X-Format

- Weltweite Verfügbarkeit

- 100 % elektrische Prüfung

Fazit

Diese RO3003G2-PCB-Lösung stellt den neuesten Stand der Automobilradartechnologie dar und kombiniert die fortschrittlichen Hochfrequenzmaterialien von Rogers mit Präzisionsfertigung. Seine optimierte Leistung bei 77 GHz macht es ideal für ADAS-Anwendungen der nächsten Generation, die einen zuverlässigen Betrieb in anspruchsvollen Umgebungen erfordern.
